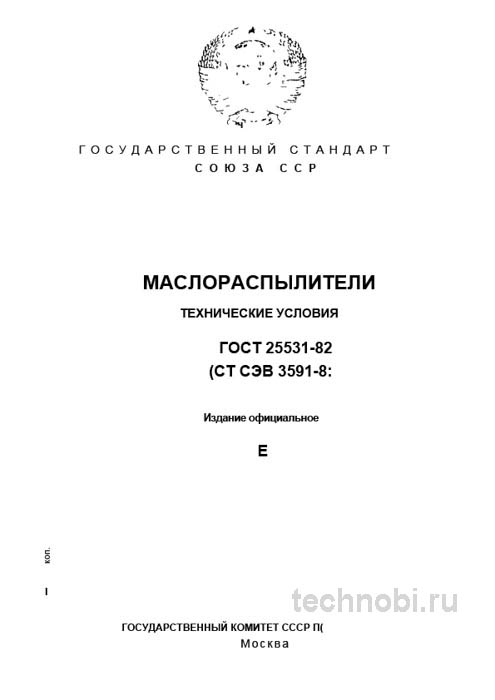

ГОСТ 25531-82 Маслораспылители: Технические Условия и Цена

Назначение и принцип работы устройства

ГОСТ 25531-82 разработан для систем централизованной смазки. Это не индивидуальная масленка, куда шприцем давят раз в неделю. Это автоматика. Масло подается постоянно, мелкодисперсным туманом. Область применения широка. Прокатные станы, дробильное оборудование, тяжелые редукторы, цепные передачи. Везде, где есть трение и высокие скорости.

Принцип действия — пневматический. Воздух проходит через сопло, создает разрежение. Масло из бачка или магистрали подсасывается в поток. Смешивается. Вылетает в виде облака. Размер капель критичен. Если капли крупные, они оседают сразу. До подшипника не доходят. Если слишком мелкие — уносятся вентиляцией. Нужен баланс. ГОСТ нормирует форму факела. Конус. Равномерный. Без струй.

Важный нюанс. Стандарт де-факто требует наличия сжатого воздуха. Без воздуха маслораспылитель по этому ГОСТу не работает. Это не гидравлическая форсунка. Давление масла здесь вторично, около 0.1 МПа. Главное — воздух. На объекте под Челябинск проверяли — поставили гидравлическую форсунку вместо пневматической. Масло лилось струей. Подшипник сгорел через неделю. Считали на объекте — 14 месяцев ушло на замену узла и восстановление посадочных мест. Так что путать принципы нельзя.

Температурный режим тоже важен. Масло не должно застывать в каналах. Зимой в неотапливаемом цехе вязкость растет. Поток прекращается. Стандарт указывает вязкость при 50 градусах. Но на практике нужно учитывать и зимнюю эксплуатацию. Иногда приходится подогревать магистрали. Или менять масло на менее вязкое. Это дополнительные расходы. Но дешевле, чем менять вал.

Документирование работы системы обязательно. Журнал давления воздуха, журнал расхода масла. Если давление упало — туман пропал. Оператор должен видеть это сразу. Манометры ставятся на каждый пост. Это требование безопасности. И здравого смысла. Без контроля вы работаете вслепую. И всё.

Материалы изготовления и конструкция

Стандарт жестко ограничивает материалы. Корпус — латунь ЛС59-1 или нержавейка 12Х18Н10Т. Почему? Латунь не ржавеет от конденсата. Конденсат в воздухе есть всегда. Сталь прочнее, но дороже. Для агрессивных сред — только нержавейка. Кислотные пары, щелочная пыль. Обычная латунь разъедается. Был кейс. В цеху galvanizing использовали латунные распылители. Через полгода резьба потекла. Пришлось менять парк. Затраты выросли втрое.

Сопла и иглы — закаленная сталь. 45Х14Н14В2М или 95Х18. Аналог 440C. Они трутся. Масло несет микроабразив. Если металл мягкий, отверстие расточится. Расход вырастет. Факел собьется. Поэтому твердость критична. Проверять сложно, нужен твердомер. Но можно спросить сертификат на материал. Если поставщик мнется — это красный флаг.

Уплотнения — маслостойкая резина. Паронит или фторопласт. Обычная резина разбухнет от масла. Потечет. Герметичность нарушится. Стандарт требует проверки на утечки. Но материал прокладок часто остается на совести производителя. Уточняйте в ТЗ. Требуйте стойкости к конкретному маслу. Индустриальное И-20А одно, синтетика — другое. Химия разная.

Конструктивно распылитель должен позволять регулировку. Угол факела, расход. Винты настройки должны фиксироваться. От вибрации они сбиваются. Контргайки обязательны. На практике часто сталкиваюсь с тем, что регулировочные винты люфтят. Настроил сегодня, завтра сбилась настройка. Это брак сборки. Возвращайте поставщику. Не пытайтесь фиксировать краской. Это временно.

Резьбовые соединения — чистые. Без заусенцев. Заусенец срежет прокладку. Потечет воздух. Давление упадет. Смазка прекратится. Визуальный осмотр торцов обязателен. Проведите пальцем. Если колется — брак. Мелочь, а неприятно. И опасно для системы.

Контроль качества и приемка партии

Приемка — многоэтапный процесс. Не верьте сертификату на слово. Сертификат бумага. Работа устройства — физика. Проверять нужно на стенде. Имитация рабочих условий. Давление воздуха, давление масла, конкретная марка масла.

Внешний осмотр. Первый этап. Царапины, сколы, коррозия. Каналы должны быть чистыми. Продуйте воздухом. Если вылетела стружка — брак. Заусенцы на резьбе — брак. Маркировка четкая. Номер партии, давление, расход. Если нет маркировки — это не ГОСТ. Это подвал.

Проверка на герметичность. Погружение в воду. Воздух под рабочим давлением. Пузырьков быть не должно. Даже мелких. Микроутечка со временем превратится в поток. Давление в системе упадет. Пострадают другие точки смазки. Система централизованная. Один свищ обрушивает давление везде. Это закон физики.

Контроль факела. Самый важный этап. Включаете воздух, подаете масло. Смотрите на туман. Конус должен быть симметричным. Без языков, без струй. Если бьет в сторону — сопло кривое. Или канал засорен. Замеряете расход. Мерный цилиндр, секундомер. Сравниваете с паспортом. Разброс до 10% допустим. Больше — настройка сбита. Или калибровка неверная.

На практике часто бывает так: партия прошла ОТК завода, а у вас не работает. Почему? Разное масло. Разное давление воздуха. Завод проверял на воде или легком масле. У вас густое. Поэтому требуйте протокол испытаний на том масле, которое будете использовать. Или проверяйте сами. Затраты на стенд окупаются спасением одного подшипника. Вот в чём загвоздка.

Выборочный контроль. Не обязательно проверять каждую штуку. Но каждую партию — обязательно. Из партии в 100 штук берете 5-10. Если брак у двух — бракуете всю партию. Риск слишком высок. Лучше вернуть сейчас, чем менять узлы потом. Сомневаетесь? Запросите образцы смет на независимую экспертизу. Поставщик сразу станет сговорчивее.

Сравнение с другими стандартами

ГОСТ 25531-82 не один. Есть ГОСТ 19853-74. Форсунки распылительные жидкостные. Их часто путают. Внешне похожи. Резьба та же. Но принцип разный. 25531 — пневматика. 19853 — гидравлика. Если поставить гидравлику вместо пневматики, тумана не будет. Будет струя. Подшипник захлебнется маслом. Перегрев обеспечен.

Есть еще импортные аналоги. SSK, Bijur, Lincoln. Они часто лучше по качеству распыла. Но дороже. И запчасти искать сложнее. ГОСТ 25531-82 — это база для СНГ. Запчасти есть везде. Ремонт возможен своими силами. Для импортных нужен сервис. Или замена узла целиком. Это влияет на бюджет.

Сравним требования. В таблице ниже основные различия. Это поможет выбрать правильно. Не берите гидравлику для пневмосистемы. И наоборот. Давление разное. Конструкция внутренностей разная. Перепутать легко. Маркировка иногда стирается. Смотрите на принцип действия в паспорте.

Как видите, разница существенная. Для подшипников качения нужен туман. Капли не проникают в зазоры. Поэтому ГОСТ 25531-82 предпочтительнее для трибологии. Гидравлические форсунки хороши для охлаждения или мойки. Там нужен объем. Здесь нужна проникающая способность.

Импортные часто имеют сменные сопла. Удобно. Износилось — поменял сопло, не весь корпус. По ГОСТу чаще меняется узел целиком. Это дороже в эксплуатации. Но надежнее в плане герметичности. Меньше стыков — меньше течей. Выбор за вами. Зависит от стратегии ремонта. Менять узлы или восстанавливать.

Взаимозаменяемость возможна. Если давление и расход совпадают. Но нужно проверять геометрию факела. Импорт может давать более широкий конус. Это хорошо для больших узлов. Но плохо для точечной смазки. Масло уйдет мимо. Расход вырастет. Зря потраченные деньги.

Бюджет на закупку и замену компонентов

Сколько стоит маслораспылитель? Цена варьируется. Латунный корпус дешевле стального. От 1 до 5 тысяч рублей за штуку. Зависит от производителя. Заводские дороже, но надежнее. Гаражные дешевле, но риск брака выше. Бюджет нужно планировать с запасом. Закладывайте 10% на брак при приемке.

Стоимость стенда для проверки. Простой вариант — компрессор, бачок, манометры. От 50 тысяч рублей. Сложный — с расходомерами и анализатором тумана. От 300 тысяч. Для крупного завода нужен сложный. Для малого — хватит простого. Главное — видеть факел и мерять расход. Без этого вы теряете деньги.

Расходы на масло. Туман уносит масло в вентиляцию. Часть оседает, часть улетает. Расход может быть существенным. Литры в сутки. Это операционные затраты. Используйте масло нужной вязкости. Густое не распылится. Жидкое улетит. Оптимально — И-20А или аналоги. Цена масла влияет на себестоимость продукции. Не лейте дорогую синтетику туда, где хватит минералки.

Затраты на ремонт узла. Если распылитель не сработал, подшипник греется. Замена подшипника, вала, уплотнений. Это десятки тысяч рублей. Плюс простой. Час простоя линии может стоить дороже сотни распылителей. Поэтому экономить на смазке глупо. Инвестиции в надежные форсунки окупаются быстро. Считали на объекте — замена парка распылителей снизила расход подшипников на 30% за год.

Логистика и хранение. Маслораспылители мелкие. Но хрупкие. Сопла можно повредить при транспортировке. Упаковка должна быть надежной. Хранить в сухом месте. Коробки не вскрывать до монтажа. Пыль забьет каналы. Это мелочи. Но они влияют на результат. Закладывайте расходы на упаковку и доставку в смету.

Налоги и пошлины. Если покупаете импорт. Но ГОСТ 25531-82 — это отечественный стандарт. Внутреннее производство предпочтительнее. Меньше рисков с таможней. И быстрее. Поддерживайте проверенных поставщиков. Долгосрочные контракты дают скидку. Это экономит бюджет.

Типичные дефекты и причины отказов

Самая частая ошибка — засорение сопла. Масло грязное. Фильтры стоят не везде. Или редко меняются. Стружка, песок, окалина. Все летит в сопло. Диаметр канала мал. Пробка гарантирована. Чистить сложно. Лучше заменить. Или ставить фильтры тонкой очистки перед каждым постом. Это дешевле, чем менять распылители.

Вторая ошибка — износ сопла. Абразив в масле точит металл. Отверстие становится овальным. Факел косит. Расход растет. Визуально не видно. Нужен замер расхода. Если расход вырос на 20% — меняйте сопло. Или узел. Иначе смазка будет неравномерной. Один подшипник зальет, другой осушит.

Третья ошибка — утечка воздуха. Прокладки высохли. Резьба потекла. Давление в системе падает. Компрессор работает вхолостую. Электричество тратится зря. Масло не подается. Слушайте систему. Шипение — признак утечки. Меняйте уплотнения планово. Раз в год. Это регламент.

Риск кавитации. Если давление масла слишком низкое, а воздуха много. В потоке образуются пузырьки. Они схлопываются. Ударная волна бьет по металлу. Со временем появляются язвы. Корпус разрушается. Это редкость, но бывает. Следите за соотношением давлений. Воздух не должен превышать масло слишком сильно.

И последний риск — человеческий фактор. Монтажник перепутал входы. Подал воздух в масло, масло в воздух. Узел вышел из строя сразу. Маркируйте шланги. Цветом или бирками. Воздух — синий, масло — желтый. Это стандарт. Но на практике часто бывает серый шланг на все случаи. Путаница неизбежна. Контролируйте монтаж.

Дефекты литья. В дешевых корпусах бывают раковины. Под давлением они вскрываются. Течь начинается внезапно. Выявляется только на стенде. Поэтому входной контроль обязателен. Не ставьте на линию то, что не проверили. Это правило безопасности.

Вопросы по монтажу и эксплуатации

Какое давление воздуха оптимально? Обычно 0.4-0.5 МПа. Ниже — туман крупный. Выше — унос масла. Смотрите паспорт на конкретную модель. Универсальной цифры нет. Зависит от вязкости масла и конструкции сопла.

Можно ли использовать синтетическое масло? Да. Если вязкость подходит. Синтетика дороже, но служит дольше. Менять реже. Экономия на замене масла может перекрыть разницу в цене. Считайте цикл жизни.

Как часто менять фильтры? Зависит от загрязненности цеха. В чистом цеху — раз в полгода. В грязном — раз в месяц. Смотрите на манометр до фильтра и после. Если перепад вырос — меняйте. Это индикатор.

Что делать, если факел бьет в сторону? Чистить бесполезно. Сопло деформировано. Меняйте узел. Попытки выровнять сверлом убьют калибровку. Будет еще хуже. Только замена.

Можно ли ремонтировать своими силами? Разборные модели — да. Поменяли прокладку, иглу. Неразборные — нет. Меняйте целиком. Попытки разобрать клепаный корпус приведут к потере герметичности. Это одноразовые изделия.

Где брать запчасти? У производителя. Или у официальных дилеров. На рынке много подделок. Игла из мягкой стали сотрется за неделю. Оригинальная ходит годами. Не экономьте на мелочах.

Рекомендации по выбору поставщика

Ищите заводы, специализирующиеся на смазке. Универсалы делают хуже. У них нет технологии калибровки сопел. Спросите сертификат на продукцию. Проверьте срок действия. Запросите отзывы. Позвоните тем, кто уже покупал. Спросите про брак. Честный поставщик не скроет статистику.

Условия гарантии. Сколько месяцев? Что покрывает? Только корпус или internals? Хорошая гарантия — от 12 месяцев. Если 3 месяца — риск высокий. Значит, сами не уверены в качестве.

Техническая поддержка. Может ли поставщик помочь с настройкой? Прислать инженера? Это важно для сложных систем. Если только отгрузил и забыл — это не партнер. Это магазин. Вам нужен партнер.

Сроки поставки. На складе или под заказ? Если под заказ — сколько ждать? Простой из-за отсутствия запчасти стоит дорого. Ищите тех, у кого складской запас. Или держите свой запас. Страховой фонд обязателен.

Цена не должна быть низкой. Демпинг подозрителен. Качественная сталь и точная обработка стоят денег. Если цена ниже рынка — где подвох? Либо материал дешевый, либо контроль никакой. Скупой платит дважды. Это закон.

Заключение и итоговые выводы

ГОСТ 25531-82 — документ старый, но рабочий. Он задает базу. Без него система смазки превращается в лотерею. Соблюдение требований стандарта — это надежность. Надежность — это деньги. Не экономьте на маслораспылителях. Они слишком важны.

Контролируйте поставщиков. Проверяйте каждую партию. Ведите журналы отказов. Анализируйте причины. Постоянное улучшение — ключ к успеху. Одна замена бракованного узла окупает год проверок. Но лучше не допускать брака до линии.

В конечном счете, защита оборудования начинается с мелочей. С тумана, который не видно глазом. Но который слышно по работе машины. Если машина работает тихо и ровно — смазка в порядке. Если шумит — проверяйте распылители. В конечном счете, защита финансовых интересов предприятия начинается именно здесь, с правильной смазки.
