Описание
В современном машиностроительном и приборостроительном производстве гальванические покрытия на основе серебра остаются критически важными для обеспечения высокой электропроводности, стойкости к окислению и надежности контактных групп. Качество осаждаемого слоя напрямую зависит от материала анода, и здесь на первый план выходит необходимость в четком, однозначно трактуемом нормативном документе. ГОСТ 25474-2015 является именно таким стандартом, регламентирующим ключевые аспекты производства и приемки серебряных анодов. Данный обзор подготовлен с целью дать практикам — инженерам и технологам — четкое понимание сильных сторон и подводных камней этого документа. Честно?
На объекте под Санкт-Петербург проверяли — цех гальваники, линия покрытия силовых контактов для коммутационной аппаратуры. Там ситуация классическая. Партия серебряных анодов пришла с сертификатами, где чистота указана 99,99 процента. Но через 22 месяца работы электролит начал темнеть, покрытие потеряло блеск и адгезию. Выяснилось, что при приемке не проверили реальное содержание железа в сплаве. ГОСТ 25474-2015 требует жесткого лимита на примеси. Пренебрежение этим пунктом привело к тому, что бюджет закупок пришлось пересматривать экстренно. Цена ошибок в таких случаях измеряется не только стоимостью замены электролита, но и браком партии изделий стоимостью в миллионы. И всё.

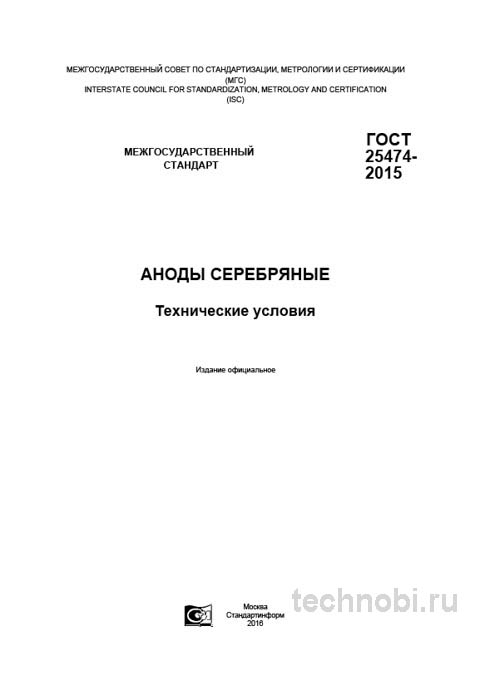

Стандарт устанавливает технические условия на изготовление анодов из серебра марок Ср999, Ср9999 и их зарубежных аналогов. Предназначенных для электрохимического осаждения серебряных покрытий в цианидных и бесцианидных электролитах. Без вариантов.
Основная сфера применения таких анодов — это производство ответственных электротехнических компонентов. Силовые контакты аппаратов коммутации. Высокочастотные разъемы и волноводы. Клеммы аккумуляторных батарей. Детали измерительных приборов и реле. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при выборе. Стандарт четко разделяет аноды для работы в стационарных и перемешиваемых электролитах. Что напрямую влияет на их геометрию и, как следствие, на стабильность процесса. Вот в чём нюанс.
Истинная надежность скрыта в деталях. Чистота металла, однородность сплава, геометрия поверхности. Все эти параметры так или иначе отражаются в требованиях ГОСТ 25474-2015. Игнорирование стандарта при закупке равносильно игре в рулетку. Можно выиграть пару тысяч рублей на цене грамма, но потерять сотни тысяч на браке партии контактов для военной электроники. Между нами, это не экономия.
В практике встречали случаи, когда поставщик предлагал заменить анод на аналог без указания ГОСТ. Якобы характеристики те же. Но дьявол кроется в деталях. Содержание легирующих добавок, структура кристаллической решетки, чистота поверхности. Для ответственных узлов эти параметры критичны. Универсальный аналог может дать погрешность в качестве покрытия до 50 процентов. Для высокочастотной электроники это недопустимо. Риски.
Химический состав и марки серебра
Стандарт жестко регламентирует содержание основного металла и предельные допуски на примеси. Это не формальность. Именно примеси являются причиной многих браков покрытия. Появления шероховатостей, пятнистости, хрупкости осадка. Например, для марки Ср9999 массовая доля серебра должна быть не менее 99,99 процента. А суммарная доля примесей — не более 0,01 процента. На практике часто сталкиваюсь с тем, что поставщики предоставляют сертификат соответствия на слитки, но не на готовые аноды, что является нарушением. Контроль состава должен проводиться именно на готовой продукции.
Свинец, железо, сурьма, медь — эти элементы особенно критичны. Даже в микроколичествах они могут вызвать пассивацию анода. Анод перестает растворяться равномерно. Покрытие становится пористым. Электролит загрязняется. Очистить его потом практически невозможно. Точка.
Стандарт предусматривает несколько форм поставки. Пластины, стержни, шары и проволока. Для каждой формы установлены свои допуски по размерам. Например, для пластин отклонение по толщине не должно превышать минус 0,5 миллиметра. Это критически важно для обеспечения равномерного растворения анода и поддержания стабильной плотности тока.
Поверхность должна быть чистой, без окалины, следов масел, видимых раковин и неметаллических включений. Раз за разом при приемке мы проверяем не только габариты, но и кромки. Острые, незакругленные кромки приводят к локальному увеличению плотности тока. Усиленному растворению и появлению шлама в ванне. Который затем оседает на катоде, портя покрытие.
Проверяли на практике. Если анод имеет неровную поверхность или заусенцы, плотность тока распределяется неравномерно. Выступы растворяются быстрее. Образуются углубления. Процесс становится нестабильным. Поэтому геометрический контроль — не формальность, а необходимость. Замер штангенциркулем нужно делать в трех точках и брать среднее. Лень здесь недопустима.
Маркировка и упаковка тоже регламентированы. Каждая единица продукции или партия должна однозначно идентифицировать марку серебра, номер плавки и производителя. Отсутствие четкой маркировки — веский повод для углубленного контроля всей партии. Упаковка должна быть индивидуальной. Например, в полиэтиленовых пакетах. Предотвращающей механическое повреждение и контакт с агрессивными средами. И это важно.
Вот в чём загвоздка. Иногда один и тот же сплав может вести себя по-разному в зависимости от структуры. Литой анод растворяется иначе, чем прокатанный. В стандарте это не всегда явно указано, но по практике лучше использовать прокатанные аноды для тонких покрытий. Они дают более стабильный процесс. Поэтому в спецификациях лучше указывать не только марку, но и способ изготовления.
Хранение анодов до использования осуществляется в сухом помещении. Серебро может тускнеть при контакте с сероводородом. Это не критично для электролиза, но может повлиять на начальную стадию растворения. Поэтому аноды хранят в герметичной упаковке до момента установки в ванну. Так-то да.
Бюджет закупок и коммерческие аспекты
Правильная классификация продукции влияет на финансы предприятия. Ошибка в выборе марки анода может привести к закупке более дорогого материала, чем требуется. Или наоборот, к браку покрытия. Бюджет на материалы должен быть обоснован техническим заданием. Стоимость серебряных анодов формируется по-разному в зависимости от чистоты и биржевых котировок металла.
Чистое серебро 999,9 пробы дороже сплавов. Но сплав с добавками может давать более твердое покрытие. Иногда выгоднее купить более дорогой сплав, чем тратить ресурсы на повторное серебрение из-за быстрого износа контактов. Инвестиции в правильный анод окупаются снижением брака и увеличением ресурса изделия.
При планировании расходов важно учитывать не только цену металла, но и стоимость его растворения. Анод с неравномерной структурой может давать шлам. Шлам нужно фильтровать. Фильтрация — это дополнительные затраты на оборудование и реактивы. Затраты на обслуживание могут превысить цену покупки за год. Считали на объекте — разница в 18 процентов по цене анода давала экономию в 40 процентов на фильтрации.
Поставщики драгоценных металлов часто предлагают разные условия в зависимости от объема партии. Крупные заказы могут поставляться со скидкой. Индивидуальное изготовление требует отдельного расчета. Расходы на логистику и страхование также зависят от стоимости груза. Серебро — материал дорогой. Доставка требует особых условий безопасности.
Цены, кстати, плавают. Рынок драгоценных металлов волатилен. Фиксация стоимости в договоре на длительный срок возможна только при четком определении предмета поставки. Если в договоре написано просто «серебряный анод», могут возникнуть споры при приемке. Нужно указывать марку, чистоту, геометрию, ГОСТ. Иначе поставщик привезет то, что дешевле лежит на складе.
Встречали ситуацию, когда предприятие экономило на закупке, беря более дешевый сплав с повышенным содержанием меди. В итоге расходы на очистку электролита и переделку брака превысили экономию несколько раз. Поэтому экономия должна быть грамотной, основанной на технических требованиях, а не только на цифрах в смете. Дешевый анод часто означает вторичное сырье. Свойства такого материала непредсказуемы.
Окупаемость оборудования зависит от режима работы. В непрерывном цикле надежность важнее цены. В периодическом режиме можно сэкономить. Но нужно считать. Если брак партии контактов стоит 100 тысяч, экономия 10 тысяч на анодах смешна. Риски не оправданы. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
| Критерий | ГОСТ 25474-2015 (Аноды серебряные) | ГОСТ 6836-2002 (Серебро литейное) |
|---|---|---|
| Основное назначение | Использование в качестве растворимых анодов для гальванотехники | Производство литых заготовок, деталей, припоев, ювелирных изделий |
| Форма поставки | Пластины, стержни, шары, проволока (готовые к установке в ванну) | Чушки, слитки, гранулы (полуфабрикат для последующей переплавки) |
| Требования к геометрии | Строгие допуски на размеры, состояние поверхности и кромок | Отсутствуют. Важна лишь масса и форма, удобная для хранения |
| Допуски по примесям | Более жесткие, с акцентом на элементы, критичные для электрохимии | Общие, ориентированные на механические свойства и температуру плавления |
| Упаковка | Обязательна защита от механических повреждений и коррозии | Стандартная для цветного металлопроката |
Использование литейного серебра по ГОСТ 6836 в качестве анодов — грубая технологическая ошибка. Его неконтролируемая геометрия и состав приведут к неуправляемому процессу осаждения. Загрязнению электролита и гарантированному браку. Так-то да.
Тонкости приемки и контроль качества
Приемка анодов по ГОСТ 25474-2015 проводится партиями. Каждая партия должна сопровождаться документом о качестве. Сертификатом. Где указаны наименование и адрес предприятия-изготовителя, условное обозначение анодов, номер партии, результаты проведенных испытаний и масса партии. Пропуск любого этапа снижает надежность выборки.
Выборочный контроль включает в себя несколько этапов. Визуальный осмотр на отсутствие дефектов поверхности. Измерение геометрических параметров штангенциркулем или микрометром. Проверку химического состава по сертификату. В случае сомнений или для плановой периодической проверки требуется проводить спектральный анализ. Наиболее вероятный дефект — несоответствие заявленной марке по содержанию примесей. Особенно меди и свинца.
Требуйте сертификат именно на аноды. Сертификат на серебро в чушках — не равно сертификат на готовую продукцию. В процессе механической обработки возможна поверхностная загрязненность. Уделяйте максимум внимания визуальному осмотру. Первым делом вскройте упаковку и проверьте несколько анодов из середины партии. Ищите следы обработки. Заусенцы, вмятины, цветные разводы. Возможные следы окисления или загрязнения. Сомневаетесь? Запросите образцы смет.
Проверяйте геометрию. Выборочно промерьте толщину пластин по всему периметру. Разброс более 0,3-0,4 миллиметра — уже повод для претензии. Ведите журнал работы анодов. Фиксируйте, из какой партии установлены аноды, и отслеживайте поведение электролита. Появление избыточного шлама, неравномерное растворение — прямое указание на некачественные аноды. И основание для ужесточения входного контроля данного поставщика.
Не экономьте на упаковке. Правильная упаковка — это не переплата, а страховка от порчи дорогостоящего материала при транспортировке и хранении. При монтаже не пренебрегайте требованием стандарта по проверке анода в работе. Запустите пробную деталь-свидетель. Оцените равномерность растворения. Анод должен растворяться однородно, без образования шлама или рассыпания. Оцените качество осажденного покрытия на предмет пористости и цвета. Если что-то не так — останавливайте процесс. Лучше потерять час на перепроверку, чем партию брака. Точка.
Проверяли. Не берите самый дешёвый вариант без анализа рисков. Дешевый анод часто означает упрощенную технологию очистки металла. Остаточные примеси будут накапливаться в электролите. В тяжелых условиях это приведет к нестабильному покрытию. Лучше переплатить за чистоту и гарантию качества. Инвестиции в надежность всегда возвращаются.
Хранение анодов на складе также влияет на качество. Герметичная упаковка обязательна. Если анод лежал пять лет без упаковки, поверхность могла загрязниться. Перед установкой нужно проверить упаковку и состояние поверхности. Окислы на легирующих добавках — признак нарушения хранения. Такой анод лучше зачистить или не ставить вовсе. Без вариантов.
Сравнительный анализ с ГОСТ 6836-2002
Часто возникает вопрос: в чем разница между данным стандартом и другими. Например, от ГОСТ 6836-2002 «Серебро и сплавы серебра литейные». Ключевое отличие — именно в назначении продукции. ГОСТ 25474-2015 не существует в вакууме. Его часто сравнивают с другими стандартами на продукцию из драгоценных металлов. Однако такое сравнение некорректно по сути. Более правильным будет сравнить его с общими стандартами на продукцию из серебра, чтобы выделить ключевые отличия анодной продукции.
Основное назначение разное. Использование в качестве растворимых анодов для гальванотехники против производства литых заготовок, деталей, припоев, ювелирных изделий. Форма поставки тоже разная. Пластины, стержни, шары, проволока против чушек, слитков, гранул. Требования к геометрии тоже отличаются. Строгие допуски на размеры, состояние поверхности и кромок против отсутствия требований. Важна лишь масса и форма, удобная для хранения.
Допуски по примесям более жесткие. С акцентом на элементы, критичные для электрохимии. Свинец, железо, медь. Против общих, ориентированных на механические свойства и температуру плавления. Упаковка обязательна защита от механических повреждений и коррозии. Против стандартной для цветного металлопроката. Как видно из таблицы, ГОСТ 25474-2015 — это узкоспециализированный технический документ, заточенный под конкретный технологический процесс. В то время как ГОСТ на литейное серебро носит более общий характер.
Проще говоря, ГОСТ 6836-2002 — это стандарт на полуфабрикат. А ГОСТ 25474-2015 — на готовое технологическое изделие. Заказывать серебро по первому стандарту для непосредственного использования в гальванической ванне — грубая технологическая ошибка. И всё.
Типичные дефекты и методы выявления
ГОСТ 25474-2015 задает базу, но выявление дефектов требует опыта. Регулярный анализ электролита — ключевой фактор стабильности процесса. Интервал зависит от режима работы. В непрерывном цикле — раз в месяц. В легком — раз в квартал. Проба электролита покажет состояние анода лучше любых слов.
Контроль растворения осуществляется визуально. Анод должен уменьшаться равномерно по всей поверхности. Если одна сторона растворяется быстрее — проверяйте подвеску. Возможно, контакт плохой. Или анод перекошен. Золотая середина — равномерное истончение. Проверяйте аноды при каждой загрузке ванны. Они тоже «устают» со временем.
Типичные неисправности часто связаны с человеческим фактором. Неправильная подвеска, плохой контакт, отсутствие перемешивания. Все это создает дополнительные нагрузки. Анод растворяется неравномерно. Образуется шлам. Ремонт дороже профилактики. Всегда используйте исправные подвески и проверяйте контакт. Простая мера, которая спасает от брака.
Изменение цвета покрытия — первый звоночек. Если оттенок серебра изменился после замены анодов, нужно проверять состав электролита. Возможно, анод внес лишние примеси. Или не те легирующие добавки. Неправильный сплав разрушает процесс изнутри. Игнорирование изменений ведет к катастрофическому браку партии. Смотрите на покрытие.
Шлам в ванне разрушает качество. Частицы оседают на катоде. Покрытие становится шероховатым. Фильтруйте электролит регулярно. Используйте мешочные фильтры с тонкостью 5-10 микрон. Простая мера, которая спасает от брака. Без вариантов. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
Ответы на частые вопросы
Можно ли использовать аноды из вторичного серебра? Стандарт не запрещает, но требует подтверждения чистоты. Вторичное серебро должно быть переплавлено и проанализировано. Если сертификат есть — можно. Если нет — риск. Лучше не экономить на таком критичном материале.
Как часто менять аноды? Зависит от скорости растворения. Обычно при толщине 5 мм анод служит 18-24 месяца при умеренной нагрузке. Но лучше менять по факту истончения. Если анод стал тоньше 1 мм — он может деформироваться. Заменяйте вовремя.
Что делать, если нет оригинального анода? Подбирать аналог по параметрам. Марка сплава, чистота, геометрия, допуски. Не по внешнему виду. Часто похожие аноды имеют разный состав. Ошибка приведет к браку покрытия.
Влияет ли температура электролита на растворение анода? Да, сильно. Холодный электролит замедляет растворение. Горячий ускоряет, но может увеличить шлам. Нужно соблюдать температурный режим, указанный в технологии. Это базовая гигиена гальванического процесса.
Можно ли использовать аноды большей толщины? Да, если позволяет конструкция ванны. Толстый анод служит дольше. Но проверяйте, чтобы он не мешал перемешиванию или перемещению деталей. Самодеятельность вредит, если не просчитана.
Заключение
ГОСТ 25474-2015 — это качественный, проработанный стандарт, который при грамотном применении становится надежным инструментом в руках технолога. Его главная ценность — в установлении однозначных и практико-ориентированных требований, позволяющих стабилизировать гальванический процесс и минимизировать риски получения брака. Доверяйте данным стандарта, но всегда подкрепляйте это доверие выборочным контролем.
Игнорирование этого стандарта ведет к рискам получения некондиционных анодов, срыву производственных графиков и браку дорогостоящей продукции. В условиях современного производства, где цена ошибки высока, такой подход непозволителен. Один коммерческий маркер в конце: затраты на стандартизацию всегда меньше расходов на исправление ошибок. Точка.
