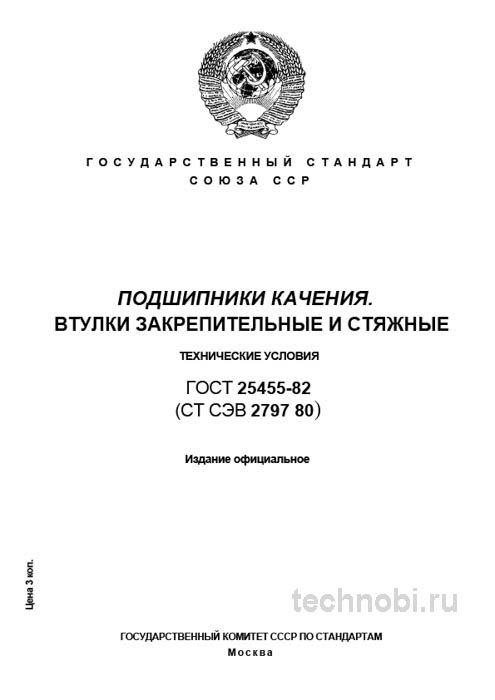

ГОСТ 25455-82 Втулки закрепительные и стяжные: Полный разбор для инженера

Назначение и область применения стандарта

ГОСТ 25455-82 устанавливает технические условия на втулки закрепительные и стяжные, предназначенные для фиксации колец подшипников качения на валах или в корпусах. Основная задача этих деталей — воспринимать осевые нагрузки и предотвращать проворот кольца подшипника относительно посадочной поверхности. Область применения стандарта охватывает общее машиностроение, от тяжелого станкостроения и сельскохозяйственной техники до конвейерных линий и редукторов. Важный нюанс, который не всегда очевиден при выборе: данный стандарт распространяется на втулки для подшипников с цилиндрическими посадочными поверхностями. Если вал конический, применяются другие нормативы.

Закрепительные втулки типа 1 и 2 по стандарту используются для жесткого крепления внутреннего кольца подшипника на валу. Они фиксируются винтами, создающими давление на разрезную часть втулки, обеспечивая ее плотное прилегание к валу и торцу кольца подшипника. Конструкция позволяет компенсировать небольшие отклонения диаметра вала и упрощает монтаж подшипников на гладких цилиндрических участках. Это особенно удобно при ремонте, когда вал уже не имеет стандартных посадочных мест с допусками.

Стяжные втулки типа 3 применяются для стягивания двух конических втулок, например, в конических роликоподшипниках. Они обеспечивают необходимый радиальный зазор или натяг в подшипниковом узле. Регулировка зазора критична для долговечности конических подшипников. Слишком большой зазор приведет к стуку и вибрации, слишком маленький — к перегреву и заклиниванию. Втулка позволяет точно выставить положение колец без сложных приспособлений.

Важно понимать, что стандарт не регулирует размеры самих подшипников (это задача для ГОСТ 8338 или ISO 15), он фокусируется исключительно на элементах крепления. Но эти элементы первичны для безопасности. Если втулка лопнет при затяжке, подшипник может слететь с вала на ходу. Мы на практике сталкивались с ситуациями, когда подшипник был импортный, дорогой, а втулка — кустарная. Итог предсказуем. Между нами, часто именно на крепеже экономят в первую очередь.

Если коротко, сфера применения охватывает все этапы движения материала. От момента проектирования узла до момента вывода оборудования из эксплуатации. Без соблюдения этих методик невозможно гарантировать корректность технических решений. Риски. Особенно это критично для высокоскоростных валов, где дисбаланс крепежа вызывает резонанс. Лишний микрон биения — это вибрация, которая разрушает фундамент. Инвестиции в грамотный крепеж всегда окупаются отсутствием аварий.

Материалы и требования к термообработке

Стандарт предъявляет четкие и вполне достижимые требования, что упрощает процесс производства и приемки. Для изготовления втулок используется сталь марок 20, 25 или 35 по ГОСТ 1050. Выбор марки зависит от требуемой прочности и возможности последующей термообработки. На практике чаще всего встречается сталь 35. Она обладает достаточной прочностью и хорошо поддается закалке. Использование стали Ст3 недопустимо, так как она не набирает нужную твердость.

Твердость рабочей поверхности резьбы и зоны под винты должна быть не ниже 35 HRC. Это достигается объемной закалкой или поверхностной индукционной ТВЧ-закалкой. Это требование критично для предотвращения смятия и слизывания граней под ключ и резьбы при затяжке. Мягкая втулка — это брак. При затяжке стопорного винта грань отверстия просто сомнется, и винт не создаст нужного давления. Втулка ослабнет.

Раз за разом при приемке мы проверяем твердость выборочно. Хотя бы одну деталь из партии. Берем твердомер Роквелла и делаем оттиск на торце или на срезе бракованной детали. Если показатель ниже 35, партию возвращаем. На практике часто сталкиваюсь с тем, что поставщики экономят на термообработке. Втулка выглядит идеально, но при затяжке ключ слизывает грани, а винты не держат нагрузку. Поэтому выборочная проверка твердости — обязательный этап для ответственных узлов.

Поверхность втулок не должна иметь трещин, закатов, рванин. Допускаются отдельные риски и вмятины, не выходящие за пределы допусков на размеры. Окисная пленка после термообработки должна быть удалена. Часто втулки приходят покрытые маслом для консервации. Это нормально. Но если масло густое и липкое, возможно, это попытка скрыть дефекты поверхности. Лучше промыть деталь перед установкой. Ну, вы поняли.

Еще один момент — структура металла. После закалки и отпуска структура должна быть сорбитом отпуска. Это обеспечивает сочетание прочности и вязкости. Если структура будет мартенситной, втулка станет хрупкой и может лопнуть при ударной нагрузке. Если ферритной — слишком мягкой. Контроль структуры проводится в лабораторных условиях на шлифах. Для входного контроля обычно достаточно проверки твердости.

Геометрические параметры и допуски

Стандарт жестко регламентирует геометрические параметры. Резьба класс точности — не грубее 7Н для гаек (внутренняя резьба во втулках типа 3) и 8g для винтов. Раз за разом при приемке мы проверяем резьбу калибрами-проходными и непроходными кольцами или пробками. Малейший брак по резьбе ведет к невозможности правильной сборки или к самоотворачиванию под нагрузкой. Если резьба не калибруется, втулку в утиль.

Биение радиальное наружной цилиндрической поверхности относительно базового отверстия не должно превышать значений, указанных в стандарте. Это напрямую влияет на соосность подшипникового узла и, как следствие, на вибрацию и ресурс всего агрегата. Если втулка кривая, подшипник встанет с перекосом. Ролики будут работать кромкой. Через месяц такой подшипник рассыпется. Поэтому контроль биения — не формальность.

Параллельность и перпендикулярность торцевых поверхностей должны быть соблюдены. Торцы должны быть параллельны друг другу и перпендикулярны оси втулки. Несоблюдение этого требования приводит к перекосу подшипника и неравномерному распределению нагрузки. При затяжке гайки перекос создаст изгибающий момент на вал. Вал может устать и лопнуть. Это уже катастрофа.

Как видно из таблицы, эти стандарты регламентируют изделия для разных целей. Применение распорной втулки ГОСТ 3255-68 вместо закрепительной — грубая инженерная ошибка, ведущая к выходу узла из строя. Распорная втулка не имеет элементов фиксации и не рассчитана на осевые нагрузки. Она просто держит расстояние. Закрепительная работает на сдвиг и растяжение. Путать их нельзя.

Диаметры отверстий под стопорные винты должны быть точно позиционированы. Если отверстие смещено, винт не попадет в лыску на валу. Придется сверлить вал заново. Это ослабляет вал. Поэтому при приемке проверяем комплектацию. Винты должны вкручиваться свободно. Если винт идет туго, резьба повреждена или шаг не совпадает. Лучше не силить, а заменить.

Бюджет на контроль и замену узлов

Внедрение входного контроля по ГОСТ 25455-82 требует затрат. Но давайте посчитаем, что дешевле: потратиться на анализы или получить брак в готовом изделии. Стоимость одной втулки невелика, от 500 до 2000 рублей в зависимости от размера. Но стоимость простоя оборудования из-за её отказа может достигать сотен тысяч рублей в час. Поэтому экономия на крепеже — ложная экономия.

Если открывать свою лабораторию для контроля, бюджет вырастает существенно. Твердомер, калибры, микрометры — все это стоит от 500 тысяч рублей. Плюс помещение, обучение персонала. Окупаемость такого оборудования при объеме входного контроля от 100 партий в год составляет около 14 месяцев. Это при условии, что лаборатория работает не только на себя. Для мелких предприятий выгоднее аутсорсинг.

Но тут есть риск времени. Пока едет проба, пока делается анализ, монтаж может встать. Поэтому крупные заводы держат свои измерительные комплекты. Затраты на брак от неправильной втулки могут превысить годовой бюджет лаборатории в разы. Цены, кстати, плавают. Зависит от региона и наличия оборудования. В регионах с машиностроительными кластерами сервис лучше, цены конкурентнее.

Расходы на замену узла включают не только стоимость деталей, но и работу слесарей, аренду крана, потери продукции. Часто стоимость работ превышает стоимость запчастей в 5-10 раз. Поэтому профилактика дешевле ремонта. Инвестиции в контроль качества всегда окупаются отсутствием аварий. Один отказ подшипника на главном приводе может остановить линию на сутки. Окупаемость контроля в этом случае мгновенная.

Закупка партии втулок должна проводиться у проверенных поставщиков. Требуйте сертификаты на металл и протоколы термообработки. Если поставщик не может предоставить документы, лучше не рисковать. Дешевле купить дороже, но с гарантией. Сомневаетесь? Запросите образцы смет. Или просто попросите поставщика провести тест на твердость в вашем присутствии. Практический тест иногда говорит больше, чем бумажка.

Инструкция по монтажу и демонтажу

Правильный монтаж втулки гарантирует долгую службу узла. Ошибки при сборке сведут на нет качество даже самой дорогой детали. Процесс выглядит так: сначала очищается вал и посадочное место. Удаляется грязь, масло, заусенцы. Вал должен быть гладким. Если на валу есть риски, втулка не сядет плотно. Под втулкой будет люфт.

Затем втулка надевается на вал. Разрезная часть должна совпасть с лыской или просто быть доступна для винта. Подшипник напрессовывается на втулку. Делать это нужно равномерно, без перекосов. Использовать молоток напрямую запрещено. Только через оправку. Удары молотком могут повредить дорожки качения подшипника или деформировать втулку.

После установки подшипника затягиваются стопорные винты. Используйте динамометрический ключ для затяжки стопорных винтов. Момент затяжки указывайте в технологической карте сборки. Слишком слабая затяжка приведет к провороту втулки и вала, слишком сильная — к смятию поверхности вала или срыву резьбы. Момент зависит от диаметра винта и класса прочности. Обычно это от 10 до 50 Нм.

Винты нужно затягивать крест-накрест, если их несколько. Это обеспечит равномерное обжатие втулки. После затяжки проверьте фиксацию. Попробуйте провернуть подшипник рукой. Он должен вращаться свободно, но без осевого люфта. Если есть люфт, подтяните винты. Если вращение тугое, возможно, втулка пережата и деформировала внутреннее кольцо подшипника.

Демонтаж производится в обратном порядке. Сначала отпускаются винты. Затем используется съемник. Для закрепительных втулок часто предусмотрены отверстия для съема. В них вкручиваются винты съемника, которые упираются в торец вала и вытягивают втулку. Не пытайтесь сбить втулку зубилом. Повредите вал. Восстановление посадочного места вала — дорогая операция. Иногда проще заменить вал.

При повторном использовании втулки осмотрите её внимательно. Если есть следы проворота на валу (задиры), втулку нужно менять. Повторная установка такой втулки не даст надежной фиксации. Резьба винтов тоже должна быть в порядке. Если винт потянулся, замените его на новый того же класса прочности. Использование случайных винтов недопустимо.

Типичные дефекты и причины отказа

Наиболее вероятные дефекты связаны не с материалом, а с механической обработкой. Недокар по резьбе, заусенцы, отсутствие или недостаточная твердость, завышенное биение наружного диаметра, непараллельность торцов. Ищите именно их. Визуальный контроль и первые шаги: первым делом проверяем наличие следов коррозии, забоин и заусенцев. Далее — контроль основных размеров штангенциркулем и микрометром.

Проворот втулки на валу — самая частая проблема. Причина: слабая затяжка винтов или мягкая втулка. Также возможно, что вал был меньше номинального диаметра. Втулка просто не обжала вал достаточно плотно. Решение: заменить втулку, проверить размер вала. Если вал изношен, можно восстановить напылением или заменить.

Срыв резьбы винтов. Причина: перетяжка или низкая прочность винтов. Винты должны быть класса прочности не ниже 8.8. Если поставили обычные строительные шурупы, они лопнут при вибрации. Решение: использовать только штатные винты из комплекта или аналоги по ГОСТ. Шайбы тоже обязательны. Они распределяют давление.

Трещины на корпусе втулки. Причина: ударная нагрузка при монтаже или скрытый дефект литья (если втулка литая). Стальные втулки обычно точеные. Трещины могут возникнуть при закалке, если технология нарушена. Такая втулка развалится под нагрузкой. Решение: входной контроль на трещины (капиллярный метод или визуально с лупой).

Коррозия. Если втулка хранится во влажном помещении, она ржавеет. Ржавчина увеличивает размеры и мешает посадке. Кроме того, ржавчина работает как абразив. При монтаже она поцарапает вал. Решение: хранить втулки в упаковке, в сухом месте. Перед монтажом очищать и смазывать маслом.

Вопросы и ответы по эксплуатации

Можно ли использовать втулки ГОСТ 25455-82 для импортных подшипников? Да, если посадочные размеры совпадают. Стандарт гармонизирован с международными нормами. Но проверьте чертеж. Иногда импортные подшипники имеют свои требования к фиксации.

Сколько раз можно использовать втулку повторно? Теоретически неограниченно, если нет следов износа. На практике после 3-4 монтажей металл устает. Лучше менять втулку при каждой замене подшипника. Цена втулки мала по сравнению с риском.

Нужно ли смазывать втулку перед монтажом? Да, тонким слоем масла. Это облегчит монтаж и защитит от коррозии. Но не переборщите. Излишки масла могут собрать пыль. Используйте индустриальное масло или консистентную смазку.

Что делать, если винт сломался внутри отверстия? Высверливать аккуратно. Нарезать новую резьбу нельзя, диаметр изменится. Лучше заменить втулку. Восстановление отверстия трудоемко и ненадежно.

В заключение, качественная закрепительная втулка по ГОСТ 25455-82 — это не просто железка с дыркой, это высокоточный элемент, от которого зависит бесшумность, виброустойчивость и долговечность всего вращающегося узла. Экономия на ее качестве всегда приводит к многократно большим затратам на ремонт и простои. Его грамотное применение на всех этапах приемки сырья позволяет минимизировать коммерческие и технологические риски. Без вариантов.
