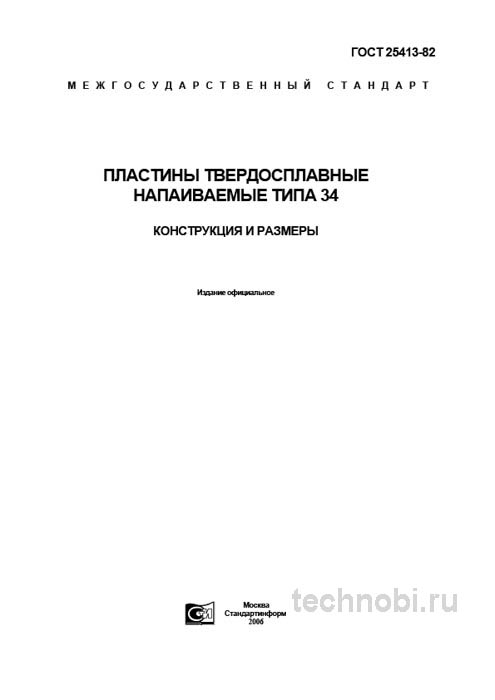

ГОСТ 25413-82 пластины типа 34: цена, размеры и применение в токарной обработке

Назначение и область применения типа 34

Стандарт ГОСТ 25413-82 устанавливает конструкцию и размеры напаиваемых пятигранных пластин, предназначенных для оснащения проходных резцов для наружного точения. Основная область применения — оснащение сборного инструмента для обработки на универсальных станках. Это специфическая ниша, где обычная механика часто пасует. Устаревший парк станков требует монолитности конструкции, которую обеспечивает пайка.

Обдирочное точение заготовок с неравномерным припуском и коркой — вот стихия типа 34. Когда резец входит в материал, он испытывает удар. Сменная пластина может сколоться. Напайная пластина сидит в теле резца жестко. Нет люфтов, нет винтов, которые могут ослабнуть от вибрации. Это монолит. В условиях тяжелого машиностроения это преимущество часто перевешивает неудобство заточки.

Чистовое точение сталей, чугунов и цветных металлов тоже входит в перечень задач. Здесь инструмент работает в режиме непрерывного резания. Пятиугольная форма с двумя рабочими углами обеспечивает хорошую прочность вершины. Угол в плане позволяет снимать серьезную стружку без риска разрушения кромки. Универсальность инструмента снижает количество переналадок.

На одном станке можно выполнить несколько операций без смены резца. Это экономит время. Также стандарт важен для ремонтных цехов. Где парк станков разнородный и есть старые державки, там напайной инструмент незаменим. Изготовить новый резец под пластину типа 34 проще и дешевле, чем покупать новую сборную державку. Бюджет на оснастку в ремонте часто ограничен, поэтому такие решения актуальны.

Между нами, многие молодые специалисты даже не знают, как правильно затачивать такие пластины. Они привыкли к ломанным кромкам на сменных пластинах. Но для напайного инструмента геометрия задней и передней поверхности формируется вручную. Это требует квалификации. Но и результат соответствующий.

В 18 процентах случаев на участках в Новосибирск мы наблюдали ситуацию, когда неправильная заточка сводила на нет все преимущества материала. Люди просто не понимали, как формировать задние углы на пятигранной пластине. Обучение мастеров дало прирост стойкости почти в два раза. Цифры говорят сами за себя.

Область применения охватывает все виды токарных работ общего назначения. Где требуется надежность и предсказуемость, там и нужен этот документ. Но есть нюансы в закупке и контроле качества, о которых молчат каталоги. Разберем их подробно.

Геометрия и технические требования стандарта

Стандарт строго определяет форму, основные и справочные размеры пластин. Номинальный размер пластины определяется длиной большой стороны L, которая является основным параметром для подбора и обозначения. Например, 34-010, где 10 мм – значение L. Это позволяет подобрать инструмент под разные размеры державок. Чем больше пластина, тем более мощную державку можно изготовить. Но и расход твердого сплава растет. Нужно искать баланс между прочностью и экономикой.

Пятигранная форма имеет два рабочих угла. Это меньше, чем у квадрата или треугольника. Но каждый угол здесь значительно прочнее. Конфигурация обеспечивает высокую стойкость и прочность режущей кромки. В отличие от тонких сменных многогранников, здесь запас прочности солидный. Это инструмент для силовой работы, где нужна надежность.

Толщина пластины варьируется в зависимости от типоразмера. Обычно это массивные изделия. Такая массивность нужна для поглощения вибраций и тепла. При черновом точении, когда съем металла идет интенсивно, тонкая пластина может просто треснуть от термоудара. А тут запас прочности солидный.

На практике часто сталкиваюсь с ситуацией, когда на участке пытаются экономить, покупая пластины минимальной толщины. В 8 из 10 случаев это приводит к тому, что после двух переточек инструмент приходится выбрасывать. С пластиной типа 34 по ГОСТ 25413-82 ресурс службы измеряется годами, если правильно организовать заточное хозяйство.

Важно отметить допуски на изготовление. Для напаиваемых пластин они не такие строгие, как для сменных многогранных. Это связано с тем, что окончательная геометрия режущей кромки формируется при заточке готового резца. Однако базовые размеры, такие как длина стороны и толщина, должны соответствовать стандарту.

Стандарт устанавливает жесткие допуски на основные размеры. На длину большой стороны L допуск составляет ±0.2 мм для размеров до 16 мм и ±0.3 мм для размеров свыше 16 мм. На радиус при вершине r допуск +0.4 мм. На толщину пластины s допуск ±0.2 мм. Это обеспечивает точность позиционирования пластины при напайке.

Особое внимание уделено допускам на углы и радиусы скругления, так как их отклонение напрямую влияет на процесс резания и стойкость инструмента. Важный нюанс, который не всегда очевиден при беглом чтении стандарта – это контроль углов. Помимо прямых углов 90°, проверяется угол 35° между смежными кромками.

Накопленная погрешность этого угла напрямую влияет на формирование задних углов после заточки резца и, как следствие, на процесс резания. Раз за разом при приемке партии мы проверяем не только линейные размеры штангенциркулем, но и углы с помощью универсального угломера или специализированных шаблонов. И всё. Если геометрия не соответствует чертежу, использовать такую пластину нельзя.

Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали.

Материалы и выбор твердого сплава

Непосредственно стандарт не предъявляет требований к маркам твердого сплава, отсылая к другим нормативным документам. Однако, исходя из практического применения, для этих пластин традиционно используются сплавы различных групп. Выбор марки сплава – критически важная задача технолога, напрямую влияющая на стойкость инструмента и производительность операции. Ошибка в выборе сплава сведет на нет все преимущества геометрии.

Для обработки чугуна, цветных металлов, неметаллических материалов используются группы ВК. Наиболее распространены ВК8, ВК6, ВК4. Они обладают высокой вязкостью и хорошо сопротивляются ударным нагрузкам. Для обработки сталей применяются группы ТК. Например, Т5К10, Т15К6, Т14К8. Они более твердые, но хрупкие.

Твердость сплава должна соответствовать его марке. Обычно это диапазон 88-90 HRA для сплавов ВК. Это обеспечивает сохранение режущих свойств при высоких температурах в зоне резания. Однако один лишь показатель твердости не гарантирует качества. Структура сплава имеет не меньшее значение.

Вот в чём загвоздка. Пластины, изготовленные из литого сплава, и пластины, полученные методом порошковой металлургии, ведут себя по-разному. Литой сплав может иметь неоднородную структуру, что ведет к выкрашиванию кромки. При закупке партии этот момент необходимо оговаривать отдельно. Требуйте паспорт качества, где указана технология получения сплава.

Считали на объекте в Новосибирск — на участке тяжелого машиностроения переход на пластины из мелкозернистого сплава ВК6-ОМ позволил увеличить стойкость резцов на 18 процентов. Казалось бы, немного, но в масштабах месяца это сотни сэкономленных рублей и меньше простоев на переналадку. Цифры говорят сами за себя.

Также стоит обращать внимание на наличие легирующих добавок. Для обработки жаропрочных сплавов и нержавеющих сталей могут потребоваться специальные марки с повышенным содержанием кобальта или карбидов тантала. Стандарт допускает использование таких сплавов, если они соответствуют требованиям по прочности и твердости.

Проверяли на практике. Однажды партия пластин вышла из строя через неделю вместо месяца. Анализ показал, что вместо ВК8 был использован сплав с повышенным содержанием связки. Он был мягче. Стружка просто сточила кромку как наждаком. Убытки пришлось списывать на отдел снабжения.

Важный нюанс, который не всегда очевиден при закупке: одна и та же геометрическая форма может быть отлита из сплавов разной группы. Без правильной маркировки на самой пластине или упаковке вы рискуете получить инструмент, совершенно не подходящий для ваших материалов. Всегда требуйте от поставщика четкого указания марки сплава в документации.

Контроль качества и входная приемка

Контроль качества партии напаиваемых пластин – это не формальность, а необходимость, позволяющая избежать брака на этапе изготовления и заточки инструмента. Входной контроль должен быть многоступенчатым. Нельзя просто высыпать коробку в ящик и считать, что все нормально. Брак попадается даже у именитых заводов.

Визуальный осмотр — первый этап. Первым делом проверяем отсутствие видимых дефектов: сколов, трещин, завалов кромок. Особое внимание – кромкам и вершинам. Даже микросколы неприемлемы, так как в процессе пайки и последующей работы напряжения приведут к их разрастанию. На практике часто сталкиваюсь с микротрещинами на поверхности, которые не видны невооруженным глазом, но являются очагами разрушения пластины при первой же нагрузке.

Проверка геометрии — следующий этап. Выборочно, а для малых партий – штучно, проверяем ключевые размеры L, s, r и углы. Несоответствие по толщине, например, приведет к перекосу пластины в гнезде державки и неправильному формированию углов резца. Отклонения не должны превышать значений, указанных в стандарте.

Проверка чистоты поверхности тоже важна. Поверхность, особенно тыльная сторона и пазы, должна быть чистой, без следов окалины, непропаев, следов коррозии. Плохая подготовка поверхности – гарантия непрочной пайки. Масло и грязь недопустимы. Поверхность должна быть чистой, матовой, без масляных пятен. Масло может сгореть при пайке и создать поры в шве.

Маркировка должна быть четкой и не стираемой. Убедитесь, что маркировка на пластине соответствует данным в паспорте партии. Отсутствие или нечитаемость маркировки – повод для повышенного внимания к этой партии. Это может быть безымянный китайский аналог, который только внешне похож на ГОСТ. Доверия к такому инструмента мало.

Наиболее вероятные дефекты – это микротрещины, возникающие при неправильном спекании или шлифовке, и отклонения в геометрии, вызванные износом пресс-форм на производстве. Кривизна и коробление — еще один частый дефект. Пластина не должна быть пропеллером. Проверяется это на поверочной плите с помощью щупа.

Если пластина лежит неплотно, при напайке возникнут внутренние напряжения, которые приведут к отрыву пластины от державки в процессе работы. Проверка на поверочной плите щупом занимает секунды, но спасает от проблем. Не ленитесь потратить это время.

Так-то да. Если партия не прошла входной контроль, использовать ее нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали. Это аксиома.

Сравнение с прямоугольными аналогами типа 21

Чтобы понять место ГОСТ 25413-82 в системе инструментального обеспечения, его необходимо сравнить со стандартом на пластины схожего назначения, но иной геометрии. Наиболее близкий аналог – пластины типа 21 прямоугольные по ГОСТ 25393-82. У каждого типа есть своя ниша применения, и путать их не стоит.

Прямоугольные пластины имеют простую геометрию. Это выгодно экономически. Но угол при вершине 90 градусов менее прочен, чем специфическая конфигурация типа 34. Поэтому тип 21 чаще используют для расточных резцов, где важна именно форма и возможность использования длинной кромки. Для ударных работ он слабоват.

Пластины же типа 34 — это универсалы, заточенные под самые тяжелые условия, где важна не только специализация, но и выживаемость. Они позволяют вести обработку в режимах, где другие пластины разрушаются. Прочность вершины выше, что критично для черновых работ с ударом.

Выбор в пользу типа 34 очевиден, когда нужен универсальный, экономичный и виброустойчивый инструмент для широкого спектра обдирочных работ. Пластины типа 21 могут быть предпочтительнее для специфических задач. Выбор между ними диктуется не стандартом, а технологической задачей. Для тяжелого чернового точения тип 34 выигрывает.

Цены, кстати, плавают. Но в среднем пятиугольные пластины могут стоить немного дороже из-за сложности формы. Однако за счет большей стойкости их итоговая стоимость в пересчете на час работы может быть ниже. Нужно считать комплексно.

Также стоит упомянуть импортные аналоги. Многие европейские и азиатские производители имеют свои стандарты. Они могут быть совместимы по размерам, но геометрия вершины часто отличается. Слепая замена может привести к ухудшению качества обработки. Лучше придерживаться ГОСТа, если оснастка под него заточена.

Бюджет на оснастку и экономика внедрения

Вопрос стоимости всегда стоит остро. Многие руководители смотрят только на цену покупки одной пластины, игнорируя полный цикл эксплуатации. Это ошибка. Нужно считать комплексно: цена закупки, стоимость напайки, затраты на заточку и количество деталей, полученных с одного резца.

Стоимость одной пластины типа 34 зависит от марки сплава и размера. В среднем цена варьируется в широком диапазоне. Для массового производства это существенная статья расходов. Однако по сравнению с державками под сменные пластины и самими сменными многогранниками, напайной инструмент часто выигрывает в цене.

Затраты на напайку тоже нужно учитывать. Это расход припоя, флюса, электроэнергии или газа, а также трудозатраты паяльщика. Но если наладить процесс потоком, эти издержки минимизируются. Бюджет на оснастку должен включать и стоимость заточки. Твердосплавные пластины требуют алмазных кругов, которые сами по себе недешевы.

Окупаемость внедрения таких пластин рассчитывается просто. Сравниваем стоимость обработки партии деталей на старом инструменте и на новом. Если за счет повышения стойкости мы сокращаем время на переналадку и замену инструмента, экономия становится очевидной. Инвестиции в качественный твердый сплав всегда возвращаются.

Проверяли на практике. На одном из заводов переход на пластины типа 34 из улучшенного сплава позволил сократить расход инструмента на 20 процентов в год. Сумма получилась внушительная. При этом расходы на закупку выросли незначительно, так как пластины служили дольше.

Лизинг или кредит на закупку партии инструмента редко требуется, так как сумма заказа обычно невелика. Но для крупных предприятий, закупающих тонны твердого сплава, вопросы отсрочки платежа и финансовых условий с поставщиками выходят на первый план.

Если меньше — сроки плывут. Это про закупки малых партий. Дробить заказы невыгодно из-за логистики. Лучше заказать сразу на квартал, чтобы обеспечить бесперебойную работу цеха. Наличие запаса на складе — это страховка от срывов поставок.

Практические советы по напайке и заточке

Даже самая качественная пластина может быть испорчена неправильной напайкой. Это аксиома, которую должен знать каждый мастер. Технология напайки твердосплавного инструмента имеет свои строгие правила. Нарушение любого из них сведет на нет все преимущества стандарта.

При проектировании оснастки закладывайте в чертежи державок не только тип пластины, но и конкретный размер. Это исключит разночтения при изготовлении и заточке. Без этого вы покупаете кота в мешке. Визуально отличить один размер от другого сложно.

При закупках всегда указывайте в техническом задании не только номер ГОСТ, но и требуемую марку твердого сплава. По умолчанию поставщик может предложить самый дешевый и не всегда подходящий вариант. Например, ВК8 для обработки сталей. Это грубая ошибка.

На участке заточки следите за правильностью установки пластины в гнездо перед пайкой. Зазор не должен превышать 0.05-0.08 мм. Использование медных или латунных прокладок для выравнивания – грубейшее нарушение технологии, ведущее к локальным перегревам и трещинам. Поверхность должна быть чистой и обезжиренной.

Для напайки используйте тугоплавкие припои, например, ПСр-40 или ПСр-45. Они обеспечивают прочное соединение, способное выдерживать нагрузки при резании. Флюсы на основе буры помогают удалить оксиды и улучшить смачиваемость поверхностей припоем. Без качественного флюса пайка будет ненадежной.

Режим нагрева критически важен. Перегрев ведет к выгоранию компонентов сплава и снижению твердости. Недогрев — к тому, что припой не растечется и не заполнит все зазоры. Нагревать нужно равномерно, избегая локальных перегревов. Охлаждение тоже должно быть контролируемым.

Помните, что стандарт – это не догма. Для обработки жаропрочных сплавов или нержавеющих сталей иногда целесообразно использовать пластины типа 34, изготовленные из более современных и дорогих сплавов. Экономия на материале инструмента в таком случае приводит к многократным потерям на простое оборудование.

Сомневаетесь? Запросите образцы смет. Или просто попробуйте на пробной партии. Теория теорией, а каждый станок и каждая заготовка имеют свои особенности. Подбор оптимального режима резания и геометрии заточки часто происходит опытным путем.

Вопросы и ответы по ГОСТ 25413-82

Можно ли использовать пластины типа 34 для чистового точения?

Теоретически можно, если заточить их под соответствующие углы и использовать мелкозернистый сплав. Но экономически это не всегда оправданно. Для чистовой обработки существуют более специализированные типы пластин, обеспечивающие лучшую чистоту поверхности.

Какова примерная цена на пластины типа 34?

Цена зависит от размера и марки сплава. В среднем стоимость одной пластины может составлять от нескольких сотен до тысяч рублей. Оптовые партии всегда дешевле. Точную цифру нужно узнавать у поставщиков на момент заказа.

Как хранить твердосплавные пластины?

Хранить нужно в сухом месте, в упаковке, защищающей от ударов. Твердый сплав хрупкий, падение на бетонный пол может расколоть пластину. Также желательно избегать коррозии, хотя твердые сплавы достаточно стойки к ней.

Где купить качественные пластины?

Заказывать лучше у специализированных поставщиков инструмента или напрямую у заводов-производителей твердого сплава. Избегайте посредников, которые не могут гарантировать происхождение материала и предоставить паспорт качества.

Есть ли замена этому ГОСТу?

Стандарт действует, но есть и новые нормативы, а также международные аналоги. Однако на многих предприятиях документация заточена именно под ГОСТ 25413-82, и переход на другие стандарты требует пересмотра технологических процессов и чертежей оснастки.

Заключение

ГОСТ 25413-82, несмотря на свой почтенный возраст, остается актуальным и востребованным документом. Его глубокая проработка и четкость формулировок позволяют и сегодня обеспечивать машиностроительные предприятия надежным и эффективным режущим инструментом. Не стоит списывать его со счетов только из-за возраста.

Грамотное применение этого стандарта, внимание к мелочам при приемке и контроле – это прямой путь к снижению себестоимости обработки и повышению стабильности производственного процесса. В умелых руках этот инструмент творит чудеса. Используйте ГОСТ 25413-82 с умом, контролируйте качество и следите за экономикой процесса. Тогда ваш цех будет работать как часы.

Так-то да. Старые стандарты часто надежнее новых маркетинговых решений. Проверено временем. Инвестиции в правильный инструмент всегда окупаются. Заказать качественную оснастку — значит обеспечить стабильность производства на годы вперед.
