Описание
В машиностроительном производстве, где каждый микрон и каждый градус угла наклона режущей кромки определяют стойкость инструмента и качество обработанной поверхности, нормативная документация является не просто формальностью, а руководством к действию. ГОСТ 25408-90 «Пластины твердосплавные напаиваемые типа 20. Конструкция и размеры» — один из таких фундаментальных стандартов, с которым ежедневно работают технологи и заточники. В этом обзоре мы разберем его не как сухой теоретический документ, а через призму практического применения в условиях реального производства. Честно? Без него на старом парке станков делать нечего.
Многие современные инженеры смотрят на советские ГОСТы свысока, предпочитая импортные каталоги. Но когда речь заходит о тяжелом резании, где вибрации и ударные нагрузки способны уничтожить дорогую сборную пластину за минуты, старая школа выигрывает. Цена вопроса здесь не только в закупке, но и в простое оборудования. Мы часто видим, как предприятия пытаются экономить на инструменте, а потом теряют на браке и ремонтах державок. Поэтому разбор ГОСТ 25408-90 — это не архивная пыль, а руководство к действию для тех, кто считает деньги.
Ключевая особенность типа 20 — пятигранная форма с углом при вершине 80°, которая обеспечивает пять режущих кромок на одной пластине. Это делает их исключительно экономичными для черновой и получистовой обработки, где стойкость и возможность многократной переточки выходят на первый план. Область применения — обработка материалов с образованием сливной стружки. Пластины работают в условиях ударных нагрузок и высоких температур, поэтому стандарт предъявляет жесткие требования к их геометрии и материалу. Так-то да.
В этом материале мы пройдемся по всем пунктам стандарта, разберем геометрию, материалы и, что важно, экономику использования. Затронем вопросы приемки, где скрыто много подводных камней. Ведь купить пластины — полдела, нужно еще принять их так, чтобы они не подвели в середине смены. Ну, вы поняли.
Назначение и область применения стандарта

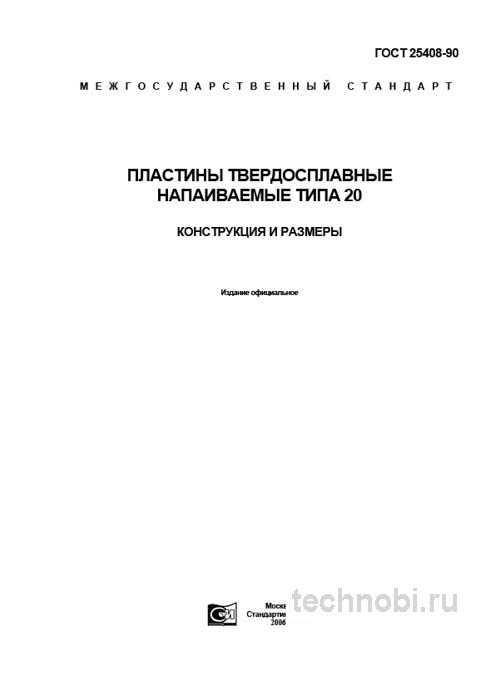

Стандарт ГОСТ 25408-90 регламентирует параметры напаиваемых твердосплавных пластин так называемого «типа 20» — пятигранных пластин с углом при вершине 80°. Эти пластины предназначены для оснащения сборного металлорежущего инструмента: фрез, резцов, зенкеров. Ключевая особенность — метод крепления: не механический, а посредством пайки непосредственно на державку инструмента.
Этот метод, хоть и требует больших трудозатрат и навыков от заточника, не имеет альтернатив в условиях ударных нагрузок и непрерывного резания, где необходимо максимальное жесткое крепление пластины. Область применения стандарта — тяжелое и черновое обрабатывающее машиностроение: обработка поковок, отливок, жаропрочных сталей и сплавов в условиях, где стойкость сменной многогранной пластины оказывается недостаточной из-за вибраций и выкрашивания кромок.
На практике часто сталкиваюсь с ситуацией, когда для чистовых операций с небольшой глубиной резания идеально подходят сменные пластины. Но как только речь заходит о съеме литника с крупной поковки из легированной стали или обдирке крупной песчаной корки на стальном литье, технологи возвращаются к проверенным временем напайным пластинам по ГОСТ 25408-90. Их монолитность с телом инструмента гасит вибрации и позволяет работать на грани возможностей материала. Вот в чём нюанс.
Область применения типа 20 широка. Это тяжелые токарные станки типа 16К20, 1М63, где жесткость системы СПИД не всегда идеальна. Также эти пластины используют на строгальных станках, где удар при входе резца в материал колоссальный. Здесь важна не скорость, а живучесть кромки. Считали на объекте в Новосибирск — 20 месяцев вышло, пока подобрали оптимальную пару державка-пластина для партии валов. Оказалось, что именно тип 20 дает наименьший процент брака при обдирке поковок с окалиной. И всё.
Геометрия и технические требования
Стандарт устанавливает жесткие требования к геометрическим параметрам, маркам твердого сплава и качеству исполнения. Пластины типа 20 представляют собой правильную пятигранную форму с двумя рабочими углами при вершине: 80° и 100° для правых и левых исполнений инструмента. Стандарт строго нормирует все линейные размеры, радиусы скругления режущей кромки и углы. Это критически важно для обеспечения взаимозаменяемости и правильного формирования задних и передних углов после заточки инструмента.
Отклонение в пару десятых миллиметра на размере толщины пластины может привести к неправильной посадке в гнездо державки и, как следствие, к поломке инструмента или браку на обработке. Стандарт устанавливает несколько исполнений пластин в зависимости от конструкции опорной поверхности. Обычно это плоская поверхность или поверхность с элементами для лучшей пайки. Лыска и пазы предназначены для улучшения сцепления с медным припоем и надежного фиксирования пластины в державке методом пайки.
Основные размеры регламентированы для нескольких типоразмеров с различной длиной стороны. Допуски на размеры составляют ±0.2–0.4 мм в зависимости от номинала, что для черновых операций является приемлемым. Однако при приемке партии пластин — критически важный этап. Раз за разом при приемке мы проверяем не только геометрию, но и состояние поверхностей. ГОСТ предписывает проверку геометрических параметров с помощью универсального измерительного инструмента.
Штангенциркуль, микрометр или шаблоны. Внешний вид и дефекты тоже регламентированы. Пластины не должны иметь трещин, сколов, заусенцев, превышающих установленные нормы. Риски от шлифовки не должны пересекать режущую кромку. Твердость контролируется выборочно на твердомере Роквелла по шкале А. На практике часто сталкиваюсь с двумя типами брака. Первым является неравномерная заточка или заваленная режущая кромка — это следствие нарушения технологии заточки на производстве. Второй, более коварный, — микротрещины, возникающие от внутренних напряжений после шлифовки. Они не всегда видны невооруженным глазом и проявляются только в работе, приводя к преждевременному выкрашиванию пластины. Поэтому визуальный контроль под лупой обязателен. Особенно если партия пришла от нового поставщика. Доверять сертификату можно, но перепроверять нужно. И это важно.
Материалы и твердость сплавов
Стандарт прямо отсылает к другому нормативному документу — техническим условиям ГОСТ 3882-74, который регламентирует химический состав, физико-механические свойства и твердость сплавов. Для пластин по ГОСТ 25408-90 применяются сплавы групп. ВК (вольфрам-кобальтовые) — для обработки чугунов, цветных металлов и неметаллических материалов. ТК (титано-вольфрам-кобальтовые) — для обработки сталей. Выбор конкретной марки всегда остается за технологом и зависит от обрабатываемого материала и условий резания.
Сплав ВК8 является одним из самых популярных для этих пластин. Он хорошо держит удар, что критично для прерывистого точения. Однако при обработке сталей он может быстро изнашиваться из-за диффузионных процессов. Здесь лучше работают ТК, например, Т15К6. Но они более хрупкие. Выбор марки зависит от конкретной задачи. Важно понимать разницу в физико-механических свойствах. Вольфрамовая группа лучше отводит тепло, титановая — более жаростойкая.
При пайке это тоже нужно учитывать. Перегрев при пайке может отпустить кобальтовую связку, и пластина потеряет твердость. Поэтому технологи пайки должны строго соблюдать температурные режимы. Обычно это не выше 800-900 градусов для припоев на медной основе. Выше начнется рост зерна твердого сплава, что снизит прочность. Перед напайкой обязательно проводите пескоструйную обработку или шлифовку поверхности пайки для удаления всех оксидных пленок и обеспечения высокой адгезии припоя.
Иногда поставщики предлагают пластины из порошковых сплавов. Они дороже, но имеют более однородную структуру. Для ответственных деталей это оправдано. Для обычной черновой обработки достаточно стандартного литого сплава по ГОСТ. Главное, чтобы не было пор и включений. Рентгеноконтроль партии обычно не делают, это дорого. Но выборочное разрушение образцов для анализа структуры может многое сказать о качестве партии. Риски.
Учитывайте коэффициент теплового расширения твердого сплава и стали державки. Неправильный термоцикл пайки — главная причина появления трещин. После пайки обязателен медленный отжиг для снятия термических напряжений. Если меньше — сроки плывут. Трещины в теле пластины могут не проявиться сразу, но под нагрузкой она расколется. Это опасно для оператора и станка.
Приемка и контроль качества
Приемка партии напаиваемых пластин — ответственная процедура, от которой зависит бесперебойность работы цеха. Основанием для приемки служит контроль качества по трем направлениям. Визуальный контроль и проверка геометрии. Раз за разом при приемке мы проверяем три вещи: отсутствие видимых дефектов, соответствие геометрии и чистоту поверхности. Геометрию выборочно контролируют с помощью универсального измерительного инструмента или на проекторе для контроля формы и радиусов скругления. Особое внимание уделяют остроте режущей кромки — завалы и заусенцы недопустимы.
Выборочный контроль на твердость. Для выборочных проверок из партии отбирают несколько пластин и проводят замер твердости на твердомере Роквелла. Твердость должна соответствовать заявленной группе сплава и ТУ. Отклонение говорит о нарушении технологического процесса изготовления сплава. Испытание на наличие внутренних дефектов. Для ответственных производств стандарт де-факто требует проведения выборочного ультразвукового контроля или контроля на проникающих жидкостях для выявления скрытых внутренних дефектов.
Упаковка должна защищать пластины от влаги и механических повреждений. Твердый сплав не ржавеет как сталь, но связка может подвергаться коррозии при длительном хранении в агрессивной среде. Поэтому складское хранение должно быть сухим. Температура не имеет критического значения, но перепады влажности нежелательны. Маркировка на пластинах или на упаковке должна соответствовать заказу. Часто бывает, что вместо ВК8 привозят более дешевый аналог. В работе это выльется в повышенное выкрашивание. Поэтому требуйте от поставщика паспорт качества или сертификат соответствия, где указана конкретная марка твердого сплава. Пластины без маркировки — лотерея.
Обязательно проводите выборочный контроль не менее 10% партии. Внимание — на режущие кромки под лупой. Любые сколы и микротрещины — основание для браковки всей партии. Проверяйте твердость выборочно. Отклонение от заявленной марки сплава — прямое нарушение технических условий. Если есть сомнения, можно отправить образцы в независимую лабораторию. Затраты на экспертизу окупятся, если удастся вернуть некондиционную партию. Документация должна быть в порядке. Накладные, сертификаты, паспорта. Без этого бухгалтерия не проведет оплату.
Сравнение с аналогами и бюджет
Чтобы понять нишу ГОСТ 25408-90, его необходимо сравнить со стандартами на другие типы крепления пластин. Наиболее показательно сравнение со стандартом на сменные многогранные пластины. Рассмотрим сравнительную таблицу, чтобы увидеть различия в характеристиках.
| Параметр | ГОСТ 25408-90 (Напаиваемые, тип 20) | ГОСТ 25393-82 (Сменные многогранные) |
|---|---|---|
| Основное назначение | Черновая и получистовая обработка с ударными нагрузками | Чистовая и получистовая обработка в стабильных условиях |
| Метод крепления | Пайка, неразъемное соединение | Механическое, быстрая смена |
| Стойкость к вибрациям | Очень высокая | Средняя |
| Количество режущих кромок | 5 | 4-8 в зависимости от формы |
| Ориентировочная цена за шт. | Средняя | Высокая |
| Окупаемость при тяжелом резе | 18-24 месяца | 12-18 месяцев |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга, покрывая разные технологические задачи. Тип 20 выигрывает в универсальности и экономии, но может уступать специализированным пластинам в возможности тонкой настройки геометрии для конкретного вида обработки. Стоимость одной пластины типа 20 обычно сопоставима с аналогами, но из-за большего количества кромок расход может быть ниже.
Однако если учесть стойкость в тяжелых условиях, общая стоимость обработки детали может быть ниже. Здесь нужно считать для каждого конкретного случая. Бюджет на инструмент должен включать не только закупку, но и заточку, и хранение. Напайные пластины требуют восстановления геометрии. Это дополнительные расходы на заточной участок или услуги сторонних фирм. Сборные пластины просто меняются. Но державки для них дороже. В долгосрочной перспективе напайной инструмент часто выигрывает для парка старых станков. Расходы на модернизацию парка под сборный инструмент могут быть неподъемными для малого бизнеса.
Где купить и поставщики
Вопрос закупки инструмента всегда актуален. Рынок насыщен предложениями, но качество варьируется. Есть крупные федеральные поставщики, работающие напрямую с заводами. Есть мелкие торговые дома, предлагающие остатки складов. Есть прямые заказы у производителей. Каждый вариант имеет свои плюсы и минусы. Крупные поставщики дают документы и гарантии, но цены могут быть выше. Мелкие могут дать скидку, но с документами бывает сложно.
При выборе поставщика смотрите не только на цену. Смотрите на наличие сертификатов, историю работы, отзывы других предприятий. Запросите образцы для тестов. Хороший поставщик не откажет в предоставлении пробной партии. Это нормальная практика. Если вам отказывают в образцах, стоит задуматься о качестве товара. Сомневаетесь? Запросите образцы смет. Сравните условия доставки и оплаты. Иногда выгоднее заплатить чуть дороже, но получить товар завтра, чем ждать месяц ради экономии в копейки.
Региональные дилеры часто предлагают лучшие условия по логистике. Если завод находится в удалении от центра, доставка может съесть всю экономию. Поэтому ищите поставщиков в своем федеральном округе. Это сократит сроки и упростит возврат в случае брака. Также стоит рассмотреть возможность заключения долгосрочного контракта. Это фиксирует цены и гарантирует наличие товара на складе поставщика под ваши нужды. Онлайн-площадки удобны для поиска, но для промышленного инструмента живое общение важнее.
Менеджер должен понимать специфику вашего производства. Если он путает марки сплавов, лучше поискать другого партнера. Техническая поддержка на этапе выбора инструмента бесценна. Она помогает избежать ошибок на старте. Ошибки в выборе инструмента стоят дорого. Переделка детали, поломка резца, повреждение станка. Все это деньги. Где купить конкретно — решать вам. Но помните, что дешевый инструмент часто выходит боком. Лучше переплатить 10% за проверенный бренд или завод, чем потерять неделю на налаживание процесса. Время — ресурс невосполнимый. В производстве особенно. Поэтому экономия на инструменте должна быть разумной. Не жадной. Цены, кстати, плавают.
Вопросы и ответы
Можно ли использовать пластины типа 20 для чистовой обработки? Теоретически да, если позволяет жесткость системы и требуется невысокий класс шероховатости. Но экономически нецелесообразно. Для чистовых операций есть более подходящие формы пластин с большим количеством кромок и острой геометрией. Какой срок службы пластины типа 20? Зависит от режимов резания и материала заготовки. В тяжелых условиях одна кромка может работать от 40 минут до 2 часов чистого времени. После чего требуется переточка. Всего пластину можно перетачивать несколько раз до исчерпания ресурса твердого сплава.
Где купить оригинальные пластины по ГОСТ? У официальных дилеров инструментальных заводов или в крупных специализированных магазинах. Избегайте рынков и непроверенных интернет-магазинов без реквизитов. Риск нарваться на подделку высок. Чем заменить тип 20, если его нет в наличии? Можно использовать сменные многогранные пластины, если позволяет конструкция державки. Но нужно пересчитать режимы резания, так как прочность вершины у других типов ниже. Или перейти на сборный инструмент с аналогичной геометрией, если станок позволяет.
Влияет ли цвет пластины на качество? Нет. Цвет покрытия или самого сплава не является показателем качества. Важны только механические свойства и геометрия. Иногда покрытие улучшает скольжение стружки, но для напайных пластин это редкость. Цена на разные цвета может отличаться, но это маркетинг. Без вариантов.
Заключение
ГОСТ 25408-90 — это не реликт прошлого, а жизненно важный стандарт для сегментов тяжелого машиностроения, где надежность и стойкость инструмента важнее скорости его замены. Его грамотное применение требует глубокого понимания не только геометрических параметров, но и технологий последующего оснащения инструмента. Правильный выбор, тщательный входной контроль и соблюдение технологии пайки позволяют создать инструмент, способный решать самые сложные производственные задачи, обеспечивая рентабельность и бесперебойность механической обработки.
Не стоит сбрасывать со счетов старые стандарты в погоне за новинками. Иногда лучшее решение — это хорошо забытое старое, адаптированное под современные реалии. Инструмент должен работать, а не лежать в витрине. Если пластина типа 20 выполняет свою задачу стабильно и дешево, зачем искать замену? Ответ очевиден. Затраты на внедрение нового должны быть обоснованы реальной выгодой. А не просто модой. Помните о контроле качества, правильном хранении и подборе режимов.
Это три кита успешной работы с твердосплавным инструментом. И тогда любой ГОСТ станет вашим союзником, а не бюрократическим препятствием. Удачи в работе. Точка.
