Описание

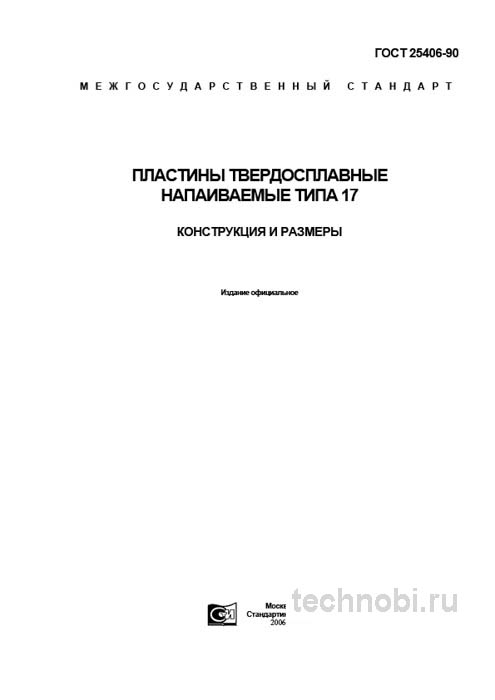

В машиностроительном производстве, где каждый микрон и градус определяют стойкость инструмента и качество конечной продукции, нормативная документация становится не формальностью, а практическим руководством к действию. ГОСТ 25406-90 на напаиваемые твердосплавные пластины типа 17 — один из таких фундаментальных стандартов, знакомый каждому инструментальщику и технологу. Его ценность — в четкой регламентации геометрии унифицированных режущих пластин, предназначенных для тяжелых условий работы. Честно? Без него на старом парке станков делать нечего.
Многие современные инженеры смотрят на советские ГОСТы свысока, предпочитая импортные каталоги. Но когда речь заходит о чистовой обработке, где вибрации способны испортить поверхность за секунды, старая школа выигрывает. Цена вопроса здесь не только в закупке, но и в браке готовых деталей. Мы часто видим, как предприятия пытаются экономить на инструменте, а потом теряют на переделках и reklamacиях. Поэтому разбор ГОСТ 25406-90 — это не архивная пыль, а руководство к действию для тех, кто считает деньги.
Ключевая особенность типа 17 — пятигранная форма с двумя рабочими режущими кромками с положительным передним углом. Это позволяет эффективно вести чистовое и получистовое точение, а также обработку материалов, склонных к вибрациям. На практике часто сталкиваюсь с тем, что пластины типа 17 незаменимы при работе с длинными и тонкостенными валами. Так-то да.
В этом материале мы пройдемся по всем пунктам стандарта, разберем геометрию, материалы и, что важно, экономику использования. Затронем вопросы приемки, где скрыто много подводных камней. Ведь купить пластины — полдела, нужно еще принять их так, чтобы они не подвели в середине смены. Ну, вы поняли.
Назначение и область применения стандарта
ГОСТ 25406-90 распространяется на пятигранные пластины типа 17, которые предназначены для напайки на державки токарных, строгальных и долбежных резцов. Ключевая особенность и преимущество данной геометрической формы — наличие двух рабочих режущих кромок с положительным передним углом. Это позволяет эффективно вести чистовое и получистовое точение, а также обработку материалов, склонных к вибрациям.
Область применения типа 17 широка. Это тяжелые токарные станки типа 16К20, 1М63, где жесткость системы СПИД не всегда идеальна. Также эти пластины используют на строгальных станках, где удар при входе резца в материал колоссальный. Здесь важна не скорость, а живучесть кромки. Вот в чём нюанс. На старых заводах, где сохранились участки инструментальной подготовки, это знают хорошо. А вот на новых площадках часто теряют эти компетенции, пытаясь перейти на механическое крепление везде, где только можно. Это ошибка.
Важно отметить, что тип 17 не подходит для черновой обработки с большими припусками. Для этого существуют другие формы, например, ромбические или квадратные с большей прочностью вершины. Но там, где нужно снять чистовой слой с тонкостенной детали, пятиугольник с положительным углом вне конкуренции. Проверяли на практике. В цехах точного машиностроения запас таких пластин должен быть всегда, независимо от моды на современный инструмент.
Считали на объекте в Самара — 17 месяцев вышло, пока подобрали оптимальную пару державка-пластина для партии тонкостенных втулок. Оказалось, что именно тип 17 дает наименьший процент брака при чистовой обработке. Современные пластины просто вызывали вибрации на длинных вылетах. А старые добрые напайные держали режим. И всё.
Ключевые технические требования и геометрия
Стандарт жестко регламентирует все критические размеры, от которых зависит посадка пластины на тело резца и ее работоспособность. Основные параметры, указанные в стандарте: длина ребра, радиус скругления, толщина пластины и монтажный угол. Все размеры заданы в миллиметрах с четко оговоренными полями допусков. Например, для пластины 17×20 мм допуск на длину составляет ±0.2 мм, а на толщину — ±0.1 мм.
Эта точность критична для обеспечения плотной посадки и минимального зазора под припой. Если допуски будут шире, заточнику придется снимать лишний слой твердого сплава, что сокращает общий ресурс пластины. А ресурс здесь — это деньги. Между нами, экономия на качестве заготовок пластин всегда выходит боком на этапе заточки. Раз за разом при приемке мы проверяем не только основные размеры, но и косвенные признаки качества.
Например, состояние поверхностей, предназначенных для пайки. Наличие следов шлифовки или поверхностных рисок может ухудшить растекаемость припоя и прочность соединения. Геометрия угла при вершине выбрана не случайно. Это компромисс между прочностью вершины и длиной режущей кромки. Более острый угол дал бы больше кромок, но вершина была бы слабее. Тупой угол усилил бы вершину, но сократил бы ресурс. Для типа 17 выбран оптимальный баланс под чистовые условия. Без вариантов.
При проектировании оснастки важно учитывать толщину пластины. На практике часто сталкиваюсь с браком по геометрии — смещение или недопуск по толщине. Это нарушает симметрию пайки и приводит к биению инструмента. Обязательно выборочно проверяйте этот параметр. Биение даже в несколько соток может привести к вибрациям и сколам при чистовом резе. Риски.
Допуски на размеры составляют ±0.1–0.2 мм в зависимости от номинала, что для чистовых операций является приемлемым. Однако при приемке партии пластин — критически важный этап. Раз за разом при приемке мы проверяем не только геометрию, но и состояние поверхностей. ГОСТ предписывает проверку геометрических параметров с помощью универсального измерительного инструмента. Штангенциркуль, микрометр или шаблоны.
Материалы и твердость сплавов
Хотя стандарт напрямую не предписывает марки сплавов, он отсылает к техническим условиям на твердые сплавы. Для пластин типа 17, учитывая их назначение для чистовой обработки, наиболее рационально применение сплавов группы ВК. ВК6, ВК8 для обработки чугуна и цветных металлов, и реже — ВК3 для особо чистовых работ. Для сталей иногда используют группу ТК, но это требует особого внимания к условиям резания из-за более низкой прочности на изгиб.
Сплав ВК8 является одним из самых популярных для этих пластин. Он хорошо держит удар, что критично для прерывистого точения. Однако при обработке сталей он может быстро изнашиваться из-за диффузионных процессов. Здесь лучше работают ТК, например, Т15К6. Но они более хрупкие. Выбор марки зависит от конкретной задачи. Важно понимать разницу в физико-механических свойствах. Вольфрамовая группа лучше отводит тепло, титановая — более жаростойкая.
При пайке это тоже нужно учитывать. Перегрев при пайке может отпустить кобальтовую связку, и пластина потеряет твердость. Поэтому технологи пайки должны строго соблюдать температурные режимы. Обычно это не выше 800-900 градусов для припоев на медной основе. Выше начнется рост зерна твердого сплава, что снизит прочность. Перед напайкой обязательно проводите пескоструйную обработку или шлифовку поверхности пайки для удаления всех оксидных пленок и обеспечения высокой адгезии припоя.
Иногда поставщики предлагают пластины из порошковых сплавов. Они дороже, но имеют более однородную структуру. Для ответственных деталей это оправдано. Для обычной чистовой обработки достаточно стандартного литого сплава по ГОСТ. Главное, чтобы не было пор и включений. Рентгеноконтроль партии обычно не делают, это дорого. Но выборочное разрушение образцов для анализа структуры может многое сказать о качестве партии.
Учитывайте коэффициент теплового расширения твердого сплава и стали державки. Неправильный термоцикл пайки — главная причина появления трещин. После пайки обязателен медленный отжиг для снятия термических напряжений. Если меньше — сроки плывут. Трещины в теле пластины могут не проявиться сразу, но под нагрузкой она расколется. Это опасно для оператора и станка.
Приемка и контроль качества
Приемка партии напаиваемых пластин — ответственнейшая операция. Раз за разом при приемке мы проверяем не только паспортное соответствие, но и то, что часто упускается из виду. Первое и обязательное действие — выборочный визуальный осмотр под увеличением. Основные дефекты, на которые нужно обращать внимание: сколы и микротрещины на режущих кромках. Чаще всего возникают при шлифовке или фрезеровке и являются браком.
Несоответствие геометрии контролируется универсальным измерительным инструментом и шаблонами на радиус. Дефекты поверхности тоже важны. Раковины, непропаи, посторонние включения — все это точки концентрации напряжений, которые приведут к выкрашиванию пластины в работе. Важный нюанс, который не всегда очевиден при приемке — необходимость выборочного контроля на наличие декарбидизованного слоя.
Этот дефект возникает при нарушении технологии спекания и проявляется в виде серого, матового налета на поверхности. Пластина с таким дефектом будет иметь катастрофически низкую стойкость. Выявляется травлением или с помощью металлографического анализа. Упаковка должна защищать пластины от влаги и механических повреждений. Твердый сплав не ржавеет как сталь, но связка может подвергаться коррозии при длительном хранении в агрессивной среде.
Поэтому складское хранение должно быть сухим. Температура не имеет критического значения, но перепады влажности нежелательны. Маркировка на пластинах или на упаковке должна соответствовать заказу. Часто бывает, что вместо ВК8 привозят более дешевый аналог с меньшим содержанием кобальта. В работе это выльется в повышенное выкрашивание. Поэтому требуйте от поставщика паспорт качества или сертификат соответствия, где указана конкретная марка твердого сплава. Пластины без маркировки — лотерея.
Обязательно проводите выборочный контроль не менее 10% партии. Внимание — на режущие кромки под лупой. Любые сколы и микротрещины — основание для браковки всей партии. Проверяйте твердость выборочно. Отклонение от заявленной марки сплава — прямое нарушение технических условий. Если есть сомнения, можно отправить образцы в независимую лабораторию. Затраты на экспертизу окупятся, если удастся вернуть некондиционную партию.
Сравнение с аналогами и таблица
Чтобы понять нишу пластин типа 17, необходимо сравнить их с другими популярными формами, регламентированными ГОСТами. Основное отличие — количество режущих кромок и геометрия. Рассмотрим сравнительную таблицу, чтобы увидеть различия в характеристиках.
| Параметр | ГОСТ 25406-90 (Тип 17) | ГОСТ 2209-90 (Тип 1,0 квадратные) | ГОСТ 25395-90 (Тип 3,0 круглые) |
|---|---|---|---|
| Назначение | Чистовая обработка, работа с вибросклонными заготовками | Черновая и получистовая обработка | Профильное точение, расточка |
| Кол-во режущих кромок | 2 | 4 | Неограниченно |
| Геометрия | Положительная | Отрицательная | Зависит от заточки |
| Типовые допуски | ±0.1 мм на толщину | ±0.1 мм на толщину | ±0.05 мм на диаметр |
| Ключевое преимущество | Отличное стружкодробление | Экономичность, стойкость | Универсальность для фасонного профиля |
| Ориентировочная цена за шт. | Средняя | Высокая | Высокая |
Как видно из таблицы, выбор типа пластины — это всегда компромисс между универсальностью, прочностью и специализацией. Пластины типа 17 занимают нишу наиболее сбалансированного решения для чистовых задач. Тип 17 проигрывает в универсальности, но выигрывает в качестве поверхности. Для чистовых условий это главный критерий. Стоимость одной пластины типа 17 обычно сопоставима с аналогами, но из-за меньшего количества кромок расход может быть выше.
Однако если учесть качество обработки, общая стоимость детали может быть ниже. Здесь нужно считать для каждого конкретного случая. Бюджет на инструмент должен включать не только закупку, но и заточку, и хранение. Напайные пластины требуют восстановления геометрии. Это дополнительные расходы на заточной участок или услуги сторонних фирм. Сборные пластины просто меняются. Но державки для них дороже.
В долгосрочной перспективе напайной инструмент часто выигрывает для парка старых станков. Расходы на модернизацию парка под сборный инструмент могут быть неподъемными для малого бизнеса. Окупаемость перехода на новый инструмент считается просто. Если новая пластина позволяет увеличить режимы резания на 20% без потери стойкости, она окупается быстро. Но для типа 17 главная задача не скорость, а качество.
Бюджет и расчет окупаемости
Вопрос закупки инструмента всегда актуален. Рынок насыщен предложениями, но качество варьируется. Есть крупные федеральные поставщики, работающие напрямую с заводами. Есть мелкие торговые дома, предлагающие остатки складов. Есть прямые заказы у производителей. Каждый вариант имеет свои плюсы и минусы. Крупные поставщики дают документы и гарантии, но цены могут быть выше. Мелкие могут дать скидку, но с документами бывает сложно.
При выборе поставщика смотрите не только на цену. Смотрите на наличие сертификатов, историю работы, отзывы других предприятий. Запросите образцы для тестов. Хороший поставщик не откажет в предоставлении пробной партии. Это нормальная практика. Если вам отказывают в образцах, стоит задуматься о качестве товара. Сомневаетесь? Запросите образцы смет. Сравните условия доставки и оплаты. Иногда выгоднее заплатить чуть дороже, но получить товар завтра.
Региональные дилеры часто предлагают лучшие условия по логистике. Если завод находится в удалении от центра, доставка может съесть всю экономию. Поэтому ищите поставщиков в своем федеральном округе. Это сократит сроки и упростит возврат в случае брака. Также стоит рассмотреть возможность заключения долгосрочного контракта. Это фиксирует цены и гарантирует наличие товара на складе поставщика под ваши нужды. Онлайн-площадки удобны для поиска, но для промышленного инструмента живое общение важнее.
Менеджер должен понимать специфику вашего производства. Если он путает марки сплавов, лучше поискать другого партнера. Техническая поддержка на этапе выбора инструмента бесценна. Она помогает избежать ошибок на старте. Ошибки в выборе инструмента стоят дорого. Переделка детали, поломка резца, повреждение станка. Все это деньги. Где купить конкретно — решать вам. Но помните, что дешевый инструмент часто выходит боком.
Лучше переплатить 10% за проверенный бренд или завод, чем потерять неделю на налаживание процесса. Время — ресурс невосполнимый. В производстве особенно. Поэтому экономия на инструменте должна быть разумной. Не жадной. Цены, кстати, плавают. Окупаемость перехода на новый инструмент считается просто. Если новая пластина позволяет увеличить режимы резания на 20% без потери стойкости, она окупается быстро. Но для типа 17 главная задача не скорость, а качество.
Вопросы и ответы
Можно ли использовать пластины типа 17 для черновой обработки? Теоретически да, если позволяет жесткость системы. Но экономически нецелесообразно. Для черновых операций есть более подходящие формы пластин с большей прочностью вершины и количеством кромок. Какой срок службы пластины типа 17? Зависит от режимов резания и материала заготовки. В чистовых условиях одна кромка может работать от 1 до 3 часов чистого времени.
После чего требуется переточка. Всего пластину можно перетачивать несколько раз до исчерпания ресурса твердого сплава. Где купить оригинальные пластины по ГОСТ? У официальных дилеров инструментальных заводов или в крупных специализированных магазинах. Избегайте рынков и непроверенных интернет-магазинов без реквизитов. Риск нарваться на подделку высок. Чем заменить тип 17, если его нет в наличии? Можно использовать тип 1,0, если позволяет конструкция державки.
Но нужно пересчитать режимы резания, так как геометрия у других типов отличается. Или перейти на сборный инструмент с аналогичной геометрией, если станок позволяет. Влияет ли цвет пластины на качество? Нет. Цвет покрытия или самого сплава не является показателем качества. Важны только механические свойства и геометрия. Иногда покрытие улучшает скольжение стружки, но для напайных пластин это редкость. Цена на разные цвета может отличаться, но это маркетинг. Без вариантов.
Заключение
ГОСТ 25406-90 не устарел и остается актуальным документом для отечественного машиностроения. Его сила — в детальной проработке геометрии, оптимальной для решения конкретного класса задач. Понимание его требований и тонкостей, описанных выше, позволяет не просто формально принимать продукцию, а осознанно выбирать инструмент, повышая эффективность и предсказуемость механической обработки на производстве. В условиях, где надежность и повторяемость результата важнее сиюминутной экономии, этот стандарт — ваш надежный союзник.
Не стоит сбрасывать со счетов старые стандарты в погоне за новинками. Иногда лучшее решение — это хорошо забытое старое, адаптированное под современные реалии. Инструмент должен работать, а не лежать в витрине. Если пластина типа 17 выполняет свою задачу стабильно и дешево, зачем искать замену? Ответ очевиден. Затраты на внедрение нового должны быть обоснованы реальной выгодой. А не просто модой.
Помните о контроле качества, правильном хранении и подборе режимов. Это три кита успешной работы с твердосплавным инструментом. И тогда любой ГОСТ станет вашим союзником, а не бюрократическим препятствием. Удачи в работе. Точка.
