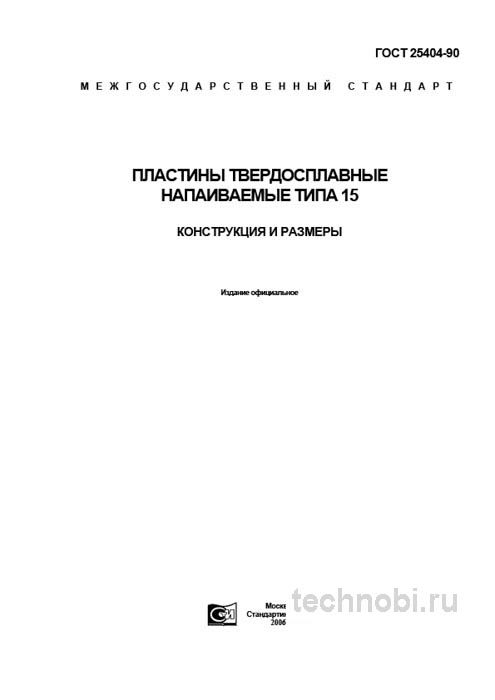

ГОСТ 25404-90 пластины тип 15: цена, характеристики, выбор

Назначение и сфера применения

Стандарт регламентирует технические условия на производство и поставку. Но давайте посмотрим шире. Где именно эти пластины находят применение? В первую очередь — обработка конструкционных сталей, чугуна, цветных металлов. Но не любых. Для твердых сплавов есть свои ограничения. Например, группа ВК лучше работает по чугуну. Группа ТК — по стали. Это база, но нюансы есть всегда.

Основная область — черновая и получистовая обработка. Поковки, отливки. Поверхность таких заготовок часто неровная. Есть окалина, есть перепады высот. Инструмент входит в рез с ударом. Сменная пластина может выкрошиться. Механическое крепление может ослабнуть. Напаянная пластина сидит мертво. Она не люфтит. Вибрация гасится массой державки. Это критично для сохранения точности размеров детали.

Используют тип 15 и на устаревшем оборудовании. Где жесткость системы «станок-приспособление-инструмент-деталь» оставляет желать лучшего. Там, где современные быстросменные системы просто не выживут. В регионах, где парк станков обновляется медленно, этот стандарт остается актуальным. Ремонтные службы знают его наизусть. Запасы хранятся на складах. И спрос не падает.

Еще один момент — специализированные операции. Строгание. Долбление. Там возвратные движения создают дополнительную нагрузку. Крепление должно выдерживать инерцию. Пайка справляется с этим лучше винтов. Хотя замена инструмента занимает больше времени. Приходится затачивать всю державку. Но ресурс между заточками выше. Баланс времени и стойкости каждый технолог считает сам.

Встречали случаи, когда тип 15 пытались использовать для чистовых проходов. Результат предсказуем. Геометрия не предназначена для получения высокой чистоты поверхности. Остаются следы, вибрация. Для финиша есть другие формы. Например, тип 3 по другим ГОСТам. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей.

Так-то да. Сфера применения узкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25404-90 эту надежность обеспечивает.

Логистика тоже играет роль. Напаянный инструмент тяжелее. Транспортировка обходится дороже. Но ломается он реже. Меньше простоев на замену. Для крупносерийного производства это может быть выгоднее. Для единичного — вопрос спорный. Нужно считать. Без цифр говорить сложно. Но практика показывает, что для тяжелых работ запас прочности лишним не бывает.

Конструктивные особенности и геометрия

Стандарт строго определяет форму. Ромб. Угол 55 градусов. Это база. Номинальный размер — длина стороны. Ряд типоразмеров от 10 до 25 мм. Градация 5 мм. Казалось бы, шаг большой. Но для напаиваемых пластин этого достаточно. Они не такие миниатюрные, как сменные. Масса нужна для теплоотвода.

Толщина пластины — параметр критический. Допуски на толщину жесткие. Почему? Потому что от этого зависит выход кромки над державкой. Если пластины в партии будут разной толщины, придется перенастраивать станок под каждую новую державку. Это потеря времени. На потоке это недопустимо. Поэтому при приемке толщину проверяют микрометром. Выборочно, но обязательно.

Радиус при вершине тоже нормируется. Он влияет на прочность кромки. Чем больше радиус, тем прочнее кромка, но выше сила резания. Для черновой обработки радиус делают больше. Для получистовой — меньше. В стандарте есть варианты исполнения. Нужно внимательно смотреть обозначение при заказе. Ошибка в одной цифре может привести к тому, что инструмент не подойдет под вашу задачу.

Угол при вершине 55 градусов. Это компромисс. Меньше угол — острее рез, но слабее вершина. Больше угол — прочнее, но хуже вход в рез. 55 градусов выбрано не случайно. Оно проверено практикой. Для типа 15 это оптимальное значение. Менять его нельзя. Это уже будет не ГОСТ 25404-90. А самодельщина.

Допуски на отклонение от параллельности и прямолинейности. Казалось бы, мелочи. Но для пайки это важно. Если пластина кривая, припой ляжет неравномерно. Воздушные пузыри. Напряжения при остывании. Трещины. В итоге пластина отвалится в процессе работы. Или треснет. Поэтому геометрия исходной пластины должна быть идеальной. Контроль на плоскостность — обязательная процедура.

Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: качество подготовки режущей кромки не нормируется в данном ГОСТ. Фактически, поставщик поставляет пластины либо с острой кромкой, либо с легкой фаской. Это прямое указание на то, что окончательное формирование геометрии — задача технолога на предприятии-потребителе. Заточка после пайки — обязательный этап. Нельзя ставить напаянную державку на станок сразу из печи.

И это важно. Многие забывают про усадку при пайке. Державка и пластина имеют разные коэффициенты теплового расширения. При остывании возникают напряжения. Если не снять их заточкой, микротрещины пойдут по кромке. Ресурс инструмента упадет в разы. Технология заточки должна быть отработана. Угол передней поверхности, угол задней. Все должно соответствовать режимам резания.

Хранение тоже имеет значение. Пластины боятся влаги. Твердый сплав коррозии не подвержен, но державка — сталь. Ржавчина на посадочном месте ухудшит контакт при пайке. Склад должен быть сухим. Упаковка — герметичная. Не стоит сваливать все в одну кучу. Удары друг о друга могут вызвать сколы. Твердый сплав хрупкий. Уронили коробку — проверьте каждую пластину.

Материалы сплавов и выбор марки

Стандарт не ограничивает номенклатуру марок твердого сплава. Отсылает к другим документам. Например, ГОСТ 3882. На практике для пластин типа 15 наиболее часто применяются вольфрамо-кобальтовые сплавы групп ВК. Для обработки чугуна, цветных металлов, неметаллических материалов. Реже — титано-вольфрамо-кобальтовые группы ТК. Для сталей.

Выбор марки сплава — прерогатива технолога. Исходя из обрабатываемого материала. Но есть нюансы. ВК8 — универсал. Стоит дороже, но работает стабильно. Т15К6 — дешевле, но боится ударов. Для типа 15, где ударные нагрузки предполагаются конструкцией, ВК предпочтительнее. Кобальт связывает зерна карбида вольфрама. Чем больше кобальта, тем вязче сплав. Но ниже твердость. Баланс нужно искать.

Встречали случаи применения импортных аналогов. Sandvik, Iscar. Они есть. Но цена вопроса другая. И совместимость не всегда полная. Геометрия может отличаться на доли миллиметра. Для напаиваемого инструмента это критично. Посадочное место в державке фрезеруется под конкретный ГОСТ. Импортная пластина может не лечь плотно. Будет перекос. Поэтому лучше оставаться в рамках отечественной стандартизации.

Структура сплава тоже важна. Крупное зерно — выше вязкость. Мелкое зерно — выше твердость. Для черновой обработки нужно вязкость. Чтобы кромка не выкрашивалась при ударе. Для получистовой — твердость. Чтобы держать размер. В стандарте это не прописано детально. Но в технических условиях на поставку можно указать требования к зернистости. Если объем закупок большой, это имеет смысл.

Твердость измеряется по Роквеллу. Значения должны соответствовать паспорту марки. Проверка твердости — выборочная. Ломать много пластин дорого. Но одну-две из партии проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Кобальта меньше положили — сплав стал хрупким. Визуально не видно. Только в работе проявится.

Точка. Качество сплава — фундамент. Никакая геометрия не спасет, если материал плохой. Поэтому входной контроль обязателен. Не формальный. Реальный. С замерами, с пробной пайкой, с пробным резом. Да, это время. Но это экономия на браке деталей в будущем. Дешевле проверить десять пластин, чем выбросить сотню деталей.

Еще момент — напайка. Припой тоже имеет значение. Медь, латунь, серебряные припои. Температура плавления должна быть ниже температуры отпуска державки. Иначе державка отпустится, станет мягкой. И пластина отвалится. Технология пайки должна быть отработана. Флюс, температура, время выдержки. Все это влияет на конечный результат. Стандарт на пластины этого не регулирует. Это технология предприятия.

Сравнительная таблица и стоимость

ГОСТ 25404-90 не существует в вакууме. Для выбора оптимального решения необходимо понимать его место среди других стандартов. Ключевое отличие — форма пластины и назначение. Ниже приведена таблица для наглядности. Цифры ориентировочные, зависят от региона и объема партии.

Как видно из таблицы, тип 15 дороже. Но и ресурс в тяжелых условиях выше. Прямоугольные пластины дешевле, но боятся ударов. Квадратные универсальнее, но менее прочные в вершине. Выбор зависит от задачи. Если нужно точить валы без биения — берите квадрат. Если кованую заготовку с окалиной — тип 15. Цена здесь вторична. Главное — отсутствие брака.

Стоимость указана для оптовых партий. Для розницы может быть выше. Логистика включена не всегда. Нужно уточнять у поставщика. Условия доставки влияют на конечную цифру. Иногда дешевле купить дороже, но с доставкой до цеха. Чем дешевле, но везти своим транспортом из другого города. Расходы на ГСМ и время водителя тоже деньги.

Сравнивать нужно не только цену пластины, но и стоимость минуты работы инструмента. Если дешевая пластина ломается через 10 минут, а дорогая работает 40 минут — выгоднее дорогая. Простой станка стоит дорого. Оператор тоже получает зарплату. Экономия на инструменте не должна приводить к потерям в производстве. Это аксиома.

В таблице указаны сроки окупаемости. Они рассчитаны для среднестатистического машиностроительного предприятия. Для единичного производства сроки могут быть другими. Там инструмент стоит дольше. Для массового — быстрее. Нужно подставлять свои цифры. Формула простая: стоимость инструмента делить на количество деталей до заточки. Умножать на стоимость обработки одной детали.

И всё. Цифры говорят сами за себя. Но только если они реальные. Не верьте на слово менеджерам. Просите образцы. Пробуйте в работе. Считайте сами. Только так можно понять реальную эффективность. Бумажные характеристики могут отличаться от реальных. Партия на партию не приходится. Контроль нужен постоянный.

Бюджет на оснастку и окупаемость

Планирование бюджета — отдельная история. Нельзя просто выделить сумму и забыть. Нужно учитывать расход. Пластины ломаются. Державки изнашиваются. Заточка стоит денег. Все это входит в себестоимость изделия. Если не считать, можно уйти в минус. Особенно при работе с давальческим сырьем. Там норма расхода жесткая.

Затраты на оснастку делятся на первоначальные и текущие. Первоначальные — закупка державок и первой партии пластин. Текущие — закупка сменных пластин, припоя, флюса, оплата заточки. Часто забывают про заточку. А это существенная статья. Станки, круги, электричество, зарплата заточника. Все это нужно включать в расчет.

Инвестиции в качественный инструмент окупаются быстрее. Да, входной порог выше. Но меньше брака. Меньше простоев. Меньше переналадок. Для крупного заказа это критично. Сорвать сроки из-за поломки инструмента — потерять клиента. Репутация дороже экономии на пластинах. Поэтому бюджет нужно формировать с запасом. На непредвиденные расходы.

Лизинг оборудования иногда включает и инструмент. Уточняйте условия. Иногда выгоднее взять инструмент в аренду или по подписке. Но для напаиваемых пластин это редкость. Обычно покупают в собственность. Потому что ресурс большой. Менять часто не придется. В отличие от сменных пластин, которые меняются каждый shift.

Бюджет должен быть гибким. Цены на твердый сплав зависят от курса валют. Вольфрам, кобальт — биржевые товары. Если курс скачет, цена пластины тоже может измениться. Закладывайте риски в договор. Фиксируйте цену на период поставки. Или предусматривайте пересмотр. Иначе можно попасть на кассовый разрыв. Планирование должно быть долгосрочным.

Проверяли на практике. На объекте под Екатеринбург считали — 18 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами.

Типичные дефекты и контроль качества

Контроль качества партии напаиваемых пластин — операция, которую нельзя формализовать на 100%. Стандарт предписывает проверку на соответствие геометрическим размерам, отсутствие внешних дефектов. Но есть вещи, которые видно только в работе. Или при глубоком анализе.

Раз за разом при приемке мы проверяем три вещи. Визуальный осмотр под лупой. Ищем микротрещины. Особенно в углублении для припоя. Их наличие — гарантированный брак. Под термической нагрузкой трещина пойдет дальше. Пластина отвалится. Это опасно. Осколок твердого сплава может повредить деталь или станок.

Выборочный замер толщины микрометром. Разброс по толщине в партии не должен превышать допусков стандарта. Пластины разной толщины приведут к неодинаковому выходу режущей кромки. Настройка станка собьется. Придется крутить ручки заново. Потеря времени. На автоматической линии это вообще стоп. Датчики не пропустят.

Проверка «на звон». Качественная пластина при легком ударе металлическим предметом издает высокий, чистый звук. Глухой звук — признак пористости. Или микротрещин. Это не по ГОСТу. Но один из самых быстрых методов отбраковки. Проверен годами. Старые мастера так делали. И сейчас метод работает. Физика не изменилась.

На практике часто сталкиваюсь с тем, что формальное соответствие пластин чертежу из ГОСТа еще не гарантирует их качественной пайки. Виной тому — недостаточная чистота поверхности в зоне пайки. Стандарт не регламентирует шероховатость. Поэтому этот параметр необходимо отдельно оговаривать в технических условиях договора с поставщиком. Иначе будете паять на грязь.

Дефекты пайки — отдельная тема. Непропаи, пузыри, окислы. Все это снижает теплоотвод. Пластина перегревается. Твердость падает. Кромка тупится быстрее. Визуально непропай видно не всегда. Нужен ультразвуковой контроль. Или рентген. Дорого. Но для ответственных деталей необходимо. Для рядовых — достаточно визуального контроля и пробной пайки.

Трещины после пайки. Возникают из-за быстрого охлаждения. Нельзя кидать горячую державку в воду. Нужно остывать медленно. В печи или в песке. Нарушение технологии охлаждения — частая причина брака. Операторы торопятся. Хотят быстрее поставить на станок. И портят инструмент. Обучение персонала важно. Не только технология, но и дисциплина.

Сколы на кромке при транспортировке. Упаковка должна быть надежной. Пластины не должны биться друг о друга. Перегородки в коробке обязательны. Если пришли со сколами — возвращайте. Это брак поставщика. Или логистов. Разбираться нужно сразу. Пока не начали паять. Потом доказать будет сложно. Скажут, что сами уронили.

Где купить и поставщики

Вопрос закупки всегда актуален. Рынок наполнен предложениями. Но не все надежны. Есть крупные заводы-производители. Есть посредники. Есть мелкие фирмы. С завода надежнее. Но условия могут быть жесткими. Минимальная партия. Предоплата. Долгий срок изготовления. Посредники гибче. Но цена выше. И риск нарваться на контрафакт больше.

Заказать напрямую у производителя — идеальный вариант. Но не всегда возможный. Если нужна одна коробка, завод может не связываться. Тогда ищем дилеров. Проверяйте сертификаты. Просите паспорта качества. Сверяйте маркировку. Бывают случаи, когда под видом ВК8 продают что-то дешевле. В работе всплывает. Но время уже потеряно.

Купить можно и онлайн. Но инструмент лучше видеть. Особенно если партия большая. Приезжайте на склад. Смотрите условия хранения. Если пластины лежат в сыром углу — уезжайте. Качество будет соответствующее. Сухой склад, стеллажи, маркировка. Это признаки нормального поставщика. Не ленитесь проверять. Это ваши деньги.

Поставщики должны быть проверены временем. Отзывы коллег помогают. Но лучше свои пробные закупки. Начните с малой партии. Проверьте в работе. Если все хорошо — увеличивайте объем. Если нет — ищите другого. Рынок большой. Выбор есть. Не зацикливайтесь на одном контрагенте. Конкуренция играет на руку покупателю.

Логистика тоже часть закупки. Упаковка, транспортировка, страхование. Кто несет риски в пути? Это должно быть прописано в договоре. Если пластины приехали битые — кто платит? Поставщик или вы? Четкие условия избавляют от споров. Бумага все терпит. Но читать ее нужно внимательно. Мелкий шрифт иногда стоит дорого.

Сомневаетесь? Запросите образцы смет. Сравните условия. Не только цену. Сроки, оплату, гарантии. Иногда дороже, но с гарантией замены брака — выгоднее. Чем дешевле, но без гарантий. Риски нужно минимизировать. Производство не любит сюрпризов. Стабильность поставок важнее сиюминутной выгоды.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько советов. Для технологов и главных инженеров. Не используйте тип 15 для чистовых операций. Его геометрия не предназначена для этого. Для финишных проходов существуют другие формы пластин. Например, тип 3 по ГОСТ 19043-90. Не мучайте инструмент.

При проектировании или заказе инструмента обязательно учитывайте необходимость последующей заточки. Заложите это в техпроцесс. Время на заточку — это время простоя. Нужно иметь сменный фонд. Пока одни державки работают, другие затачиваются. Оборачиваемость инструмента должна быть непрерывной. Иначе станки встанут.

При больших объемах закупок настоятельно рекомендуется дополнять требования ГОСТа собственными техническими условиями. Оговаривайте качество поверхности под пайку. Обязательность контроля на микротрещины. Ультразвуковым дефектоскопом или методом цветной дефектоскопии. Это повысит входное качество. И снизит риск брака в производстве.

Для специалистов по закупкам. При размещении заказа в спецификации всегда указывайте не только номер ГОСТ 25404-90, но и полное обозначение пластины. Например, 2555-0341 ВК8. Это несет в себе информацию о размере, форме, исполнении и марке сплава. Менеджер не должен гадать. Ошибка в обозначении приведет к поставке не того товара.

Требуйте от поставщика паспорт качества на партию. Где должны быть указаны результаты измерений твердости и структуры сплава. Без бумаги — нет приема. Это правило. Даже если доверяете поставщику. Бумага нужна для отчетности. Для отслеживания истории. Если будет брак, сможете предъявить претензию. Без паспорта претензия недействительна.

Наиболее вероятные дефекты — это микротрещины и выход размеров толщины за поля допусков. Будьте к этому внимательны. Входной контроль должен быть жестким. Лучше вернуть партию сразу, чем разбираться потом. Время — ресурс невосполнимый. В производстве каждая минута на счету. Качество инструмента — залог ритма работы.

В заключение, ГОСТ 25404-90 — это отлично проработанный, узкоспециализированный стандарт. Его сила — в четкости и неизменности требований. Понимание его нюансов и грамотное применение позволяет создавать надежный инструмент. Способный решать самые сложные производственные задачи. Не бойтесь работать по старым стандартам. Иногда они надежнее новых.

Если планируете закупку, внимательно считайте бюджет. Учитывайте все скрытые расходы. И не гонитесь за самой низкой ценой. Надежность важнее. В тяжелом машиностроении это закон. Купить можно много чего. Но работать будет только то, что сделано с умом. Выбирайте с головой. И инструмент прослужит долго.
