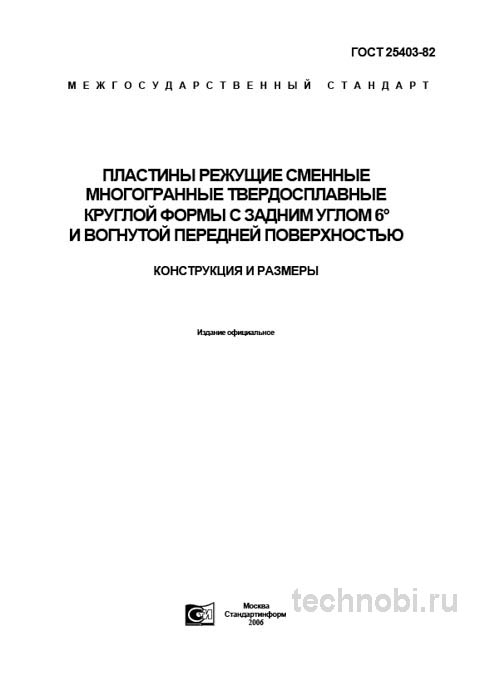

ГОСТ 25403-82 пластины круглые твердосплавные: цена, выбор, применение

Назначение и область применения пластин

Стандарт распространяется на твердосплавные круглые сменные пластины. С задним углом 6° и обязательной вогнутой передней поверхностью. Казалось бы, просто. Но дьявол в деталях. Не всякая круглая пластина может называться соответствующей этому ГОСТу. Нужно соответствие геометрии. Вогнутость — обязательное условие. Без нее стружка не ломается. Наматывается на деталь. Это опасно.

Основная задача — управление процессом стружкообразования. При обработке вязких материалов стружка tends to be long and continuous. Long chips are dangerous. They wrap around the workpiece. They can injure the operator. They can damage the surface finish. The concave surface breaks the chip into small pieces. Safe disposal. Clean workspace. This is not just about cutting. It is about safety culture in the workshop.

Используют пластины и для экономии времени на переналадку. Круглая форма позволяет поворачивать пластину. Использовать новую режущую кромку после затупления предыдущей. Количество возможных поворотов определяется типом и точностью державки. Обычно 4-8 позиций. Это снижает расход инструмента. Одна пластина работает дольше. Меньше остановок станка. Оператор не бегает за новой пластиной каждые 10 минут.

Встречали случаи, когда пластины использовали не по назначению. Например, для чистового точения чугуна. Результат предсказуем. Геометрия не предназначена для получения высокой чистоты поверхности. Остаются следы, вибрация. Для финиша есть другие формы. Например, квадратные или треугольные. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей.

В регионах, где парк станков обновляется медленно, этот стандарт остается актуальным. Ремонтные службы знают его наизусть. Запасы хранятся на складах. И спрос не падает. В Самаре, например, заводы работают по этим нормам уже多年. Стабильность важнее новизны. Проверенные решения работают лучше экспериментальных. Импорт может исчезнуть из продажи. ГОСТ останется.

Еще один момент — специализированные операции. Обдирка поковок. Снятие окалины. Там обычные пластины выкрашиваются. Кромка не выдерживает удара. Вогнутая поверхность усиливает кромку. Запас прочности выше. Конструкция державки тоже важна. Должна быть жесткой. Люфты недопустимы. Иначе пластина начнет бить. Сломается.

И всё. Сфера применения узкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25403-82 эту надежность обеспечивает.

Геометрия и конструктивные особенности

Стандарт строго регламентирует конструкцию и размеры. Пластины имеют круглую форму. Это предоставляет технологисту возможность многократного поворота инструмента. Для использования новой режущей кромки после затупления предыдущей. Количество возможных поворотов определяется типом и точностью державки. Если державка изношена, пластина будет сидеть неплотно. Начнется вибрация.

Основные параметры, указанные в стандарте. Наружный диаметр. Ряды размеров от 8 до 50 мм. Что покрывает большинство задач общего машиностроения. Толщина. Жестко привязана к диаметру. Обеспечивает необходимый запас прочности на изгиб. Тонкая пластина на большом диаметре сломается. Толстая на малом — не влезет в державку. Пропорции важны.

Диаметр отверстия под винт. Стандартизирован для унификации с крепежными элементами державок. Это упрощает снабжение. Не нужно искать спецвинты. Подходят стандартные. Задний угол. Фиксированный, равен 6°. Это положительная геометрия. Облегчает резание. Снижает усилие. Но снижает прочность кромки по сравнению с отрицательной геометрией. Компромисс.

Передняя поверхность. Обязательно вогнутая. Что является отличительным признаком пластин по этому ГОСТу. Глубина вогнутости нормируется. Если меньше — стружка не ломается. Если больше — кромка слишком слабая. Технология изготовления сложная. Шлифовка криволинейной поверхности дороже плоской. Поэтому цена таких пластин выше. Но оно того стоит.

Важный нюанс, который не всегда очевиден при первом ознакомлении со стандартом: из-за вогнутой передней поверхности и наличия заднего угла фактический передний угол на пластине является переменной величиной. Он меняется в зависимости от установки в державку и точки на режущей кромке. Это нужно учитывать при прогнозировании сил резания и стружкообразования. Теория теорией, а на станке видно лучше.

Хранение тоже имеет значение. Пластины боятся влаги. Твердый сплав коррозии не подвержен, но державка — сталь. Ржавчина на посадочном месте ухудшит контакт. Склад должен быть сухим. Упаковка — герметичная. Не стоит сваливать все в одну кучу. Удары друг о друга могут вызвать сколы. Твердый сплав хрупкий. Уронили коробку — проверьте каждую пластину.

Маркировка должна быть четкой. Включать все обязательные элементы. Тип пластины, размер, марку твердого сплава, товарный знак производителя. Если маркировка стерта — это подозрительно. Возможно, пересорт. Или брак. Лучше вернуть такую партию поставщику. Чем рисковать работой станка. Время дороже.

Выбор марки сплава и режимы

Что касается материалов, то стандарт отсылает к другим нормативным документам. Например, ГОСТ 3882. Регламентирующим группы твердых сплавов. Для данных пластин обычно применяются сплавы группы ВК. Для обработки чугуна, цветных металлов и неметаллических материалов. Реже — группы ТК. Для обработки сталей. Выбор марки сплава остается за технологом. Исходя из обрабатываемого материала.

ВК8 — универсал. Стоит дороже, но работает стабильно. Т15К6 — дешевле, но боится ударов. Для круглых пластин, где ударные нагрузки предполагаются конструкцией, ВК предпочтительнее. Кобальт связывает зерна карбида вольфрама. Чем больше кобальта, тем вязче сплав. Но ниже твердость. Баланс нужно искать. Для обдирки поковок нужна вязкость. Для чистовой — твердость.

Встречали случаи применения импортных аналогов. Sandvik, Iscar. Они есть. Но цена вопроса другая. И совместимость не всегда полная. Геометрия может отличаться на доли миллиметра. Для круглой пластины это критично. Посадочное место в державке точится под конкретный ГОСТ. Импортная пластина может не лечь плотно. Будет перекос. Поэтому лучше оставаться в рамках отечественной стандартизации.

Структура сплава тоже важна. Крупное зерно — выше вязкость. Мелкое зерно — выше твердость. Для черновой обработки нужно вязкость. Чтобы кромка не выкрашивалась при ударе. Для получистовой — твердость. Чтобы держать размер. В стандарте это не прописано детально. Но в технических условиях на поставку можно указать требования к зернистости. Если объем закупок большой, это имеет смысл.

Твердость измеряется по Роквеллу. Значения должны соответствовать паспорту марки. Проверка твердости — выборочная. Ломать много пластин дорого. Но одну-две из партии проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Кобальта меньше положили — сплав стал хрупким. Визуально не видно. Только в работе проявится.

Точка. Качество сплава — фундамент. Никакая геометрия не спасет, если материал плохой. Поэтому входной контроль обязателен. Не формальный. Реальный. С замерами, с пробной установкой, с пробным резом. Да, это время. Но это экономия на браке деталей в будущем. Дешевле проверить десять пластин, чем выбросить сотню деталей.

Режимы резания тоже нужно подбирать осторожно. Скорость, подача, глубина. Для вогнутых пластин есть ограничения. Слишком большая подача — стружка не ломается. Слишком малая — пластина трется, а не режет. Греться начнет. Твердость упадет. Технолог должен знать чувствовать станок. По звуку, по цвету стружки.

Сравнение с аналогами и стоимость

Чтобы понять место ГОСТ 25403-82 в системе технологической оснастки, его необходимо сравнить с другими стандартами. Наиболее близкими по форме, но различными по назначению являются пластины по ГОСТ 19042-80 (квадратные) и ГОСТ 25395-90 (круглые, но с положительной геометрией и фаской). Они не конкурируют. Они дополняют друг друга.

Как видно из таблицы, пластины по ГОСТ 25403-82 — это инструмент для конкретных, «тяжелых» условий. А не универсальное решение. Цена здесь вторична. Главное — отсутствие брака. Если пластина сломается в теле детали — убытки будут огромные. Поэтому переплата за надежность оправдана.

Стоимость указана для оптовых партий. Для розницы может быть выше. Логистика включена не всегда. Нужно уточнять у поставщика. Условия доставки влияют на конечную цифру. Иногда дешевле купить дороже, но с доставкой до цеха. Чем дешевле, но везти своим транспортом из другого города. Расходы на ГСМ и время водителя тоже деньги.

Сравнивать нужно не только цену пластины, но и стоимость минуты работы инструмента. Если дешевая пластина ломается через 10 минут, а дорогая работает 40 минут — выгоднее дорогая. Простой станка стоит дорого. Оператор тоже получает зарплату. Экономия на инструменте не должна приводить к потерям в производстве. Это аксиома.

В таблице указаны цены ориентировочные. Зависят от региона и объема партии. В Самаре цены могут отличаться от московских. Нужно мониторить рынок. Запрашивать коммерческие предложения. Сравнивать не только цифры, но и условия. Отсрочка платежа тоже имеет ценность. Для оборотных средств это важно.

И всё. Цифры говорят сами за себя. Но только если они реальные. Не верьте на слово менеджерам. Просите образцы. Пробуйте в работе. Считайте сами. Только так можно понять реальную эффективность. Бумажные характеристики могут отличаться от реальных. Партия на партию не приходится. Контроль нужен постоянный.

Бюджет на оснастку и расчет окупаемости

Планирование бюджета — отдельная история. Нельзя просто выделить сумму и забыть. Нужно учитывать расход. Пластины ломаются. Державки изнашиваются. Заточка стоит денег. Все это входит в себестоимость изделия. Если не считать, можно уйти в минус. Особенно при работе с давальческим сырьем. Там норма расхода жесткая.

Затраты на оснастку делятся на первоначальные и текущие. Первоначальные — закупка державок и первой партии пластин. Текущие — закупка сменных пластин, оплата заточки. Часто забывают про заточку. А это существенная статья. Станки, круги, электричество, зарплата заточника. Все это нужно включать в расчет.

Инвестиции в качественный инструмент окупаются быстрее. Да, входной порог выше. Но меньше брака. Меньше простоев. Меньше переналадок. Для крупного заказа это критично. Сорвать сроки из-за поломки инструмента — потерять клиента. Репутация дороже экономии на пластинах. Поэтому бюджет нужно формировать с запасом. На непредвиденные расходы.

Лизинг оборудования иногда включает и инструмент. Уточняйте условия. Иногда выгоднее взять инструмент в аренду или по подписке. Но для круглых пластин это редкость. Обычно покупают в собственность. Потому что ресурс большой. Менять часто не придется. В отличие от сменных пластин, которые меняются каждый shift.

Бюджет должен быть гибким. Цены на твердый сплав зависят от курса валют. Вольфрам, кобальт — биржевые товары. Если курс скачет, цена пластины тоже может измениться. Закладывайте риски в договор. Фиксируйте цену на период поставки. Или предусматривайте пересмотр. Иначе можно попасть на кассовый разрыв. Планирование должно быть долгосрочным.

Проверяли на практике. На объекте в Самаре считали — 20 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами.

Контроль качества и приемка партии

Приемка партии пластин по ГОСТ 25403-82 — ответственная процедура. От которой зависит стабильность обработки. Контроль качества должен быть многоуровневым. Не доверяйте слепо паспорту. Паспорт может быть идеальным. А материал — нет. Особенно если речь идет о твердых сплавах. Состав может плавать от партии к партии.

Раз за разом при приемке мы проверяем несколько ключевых моментов. Отсутствие видимых дефектов. Сколы, трещины, заусенцы на отверстии и на поверхностях контакта с державкой. Особое внимание — кромке. Она должна быть однородной по всей окружности. Любой скол — начало разрушения. Под нагрузкой вырастет.

Маркировка. Должна быть четкой. И включать все обязательные элементы. Тип пластины, размер, марку твердого сплава, товарный знак производителя. Если маркировка стерта — это подозрительно. Возможно, пересорт. Или брак. Лучше вернуть такую партию поставщику. Чем рисковать работой станка. Время дороже.

Геометрические параметры. Выборочно, с помощью штангенциркуля и микрометра, проверяются диаметр, толщина и диаметр отверстия. Для контроля заднего угла и вогнутости требуются специальные шаблоны или измерительные микроскопы. Без шаблона вогнутость не проверить. На глаз не видно. Нужен инструмент.

Самая объективная проверка — пробная обработка. Партия считается качественной, если при работе на режимах, рекомендованных производителем сплава, наблюдается стабильное стружкообразование. Отсутствует вибрация. Не происходит преждевременного выкрашивания режущей кромки. Теория теорией, а станок покажет правду.

Раз за разом при приемке мы проверяем не только геометрию, но и «звук» пластины. Качественная пластина из хорошего сплава при легком простукивании издает чистый, высокий, звенящий звук. Глухой звук может косвенно указывать на микротрещины или неоднородность структуры материала. Старый метод. Но работает.

На практике часто сталкиваюсь с тем, что формальное соответствие пластин чертежу из ГОСТа еще не гарантирует их качественной работы. Виной тому — недостаточная чистота поверхностей под опору. Стандарт не регламентирует шероховатость жестко. Поэтому этот параметр необходимо отдельно оговаривать в технических условиях договора с поставщиком. Иначе будете ставить на грязь.

Где купить и выбор поставщика

Вопрос закупки всегда актуален. Рынок наполнен предложениями. Но не все надежны. Есть крупные заводы-производители. Есть посредники. Есть мелкие фирмы. С завода надежнее. Но условия могут быть жесткими. Минимальная партия. Предоплата. Долгий срок изготовления. Посредники гибче. Но цена выше. И риск нарваться на контрафакт больше.

Заказать напрямую у производителя — идеальный вариант. Но не всегда возможный. Если нужна одна коробка, завод может не связываться. Тогда ищем дилеров. Проверяйте сертификаты. Просите паспорта качества. Сверяйте маркировку. Бывают случаи, когда под видом ВК8 продают что-то дешевле. В работе всплывает. Но время уже потеряно.

Купить можно и онлайн. Но инструмент лучше видеть. Особенно если партия большая. Приезжайте на склад. Смотрите условия хранения. Если пластины лежат в сыром углу — уезжайте. Качество будет соответствующее. Сухой склад, стеллажи, маркировка. Это признаки нормального поставщика. Не ленитесь проверять. Это ваши деньги.

Поставщики должны быть проверены временем. Отзывы коллег помогают. Но лучше свои пробные закупки. Начните с малой партии. Проверьте в работе. Если все хорошо — увеличивайте объем. Если нет — ищите другого. Рынок большой. Выбор есть. Не зацикливайтесь на одном контрагенте. Конкуренция играет на руку покупателю.

Логистика тоже часть закупки. Упаковка, транспортировка, страхование. Кто несет риски в пути? Это должно быть прописано в договоре. Если пластины приехали битые — кто платит? Поставщик или вы? Четкие условия избавляют от споров. Бумага все терпит. Но читать ее нужно внимательно. Мелкий шрифт иногда стоит дорого.

Сомневаетесь? Запросите образцы смет. Сравните условия. Не только цену. Сроки, оплату, гарантии. Иногда дороже, но с гарантией замены брака — выгоднее. Чем дешевле, но без гарантий. Риски нужно минимизировать. Производство не любит сюрпризов. Стабильность поставок важнее сиюминутной выгоды.

Практические рекомендации

На основе многолетнего опыта эксплуатации данного стандарта можно сформулировать четкие рекомендации. Для каких задач выбирать. Однозначно — для чернового точения стальных отливок, поковок, проката с окалиной. Для чистовых операций и обработки чугуна эти пластины неэффективны. Не мучайте инструмент.

На что смотреть при закупке. Соответствие марки сплава вашим задачам. Не стесняйтесь запрашивать у поставщика сертификаты. Качество изготовления отверстия и поверхностей под опору. Малейший заусенец приведет к перекосу и поломке пластины в державке. Четкость геометрии вогнутой поверхности. Неравномерность — признак брака.

Типичные дефекты. Недостаточная твердость сплава. Проверяется по склерометрическому методу выборочно. Микротрещины, возникающие из-за нарушения технологии спекания или шлифовки. Неправильный радиус вогнутости, что ухудшает стружколом. Все это можно выявить при входном контроле. Если не лениться.

Эксплуатация. Используйте прочные, износостойкие державки. Жесткость системы СПИД (станок-приспособление-инструмент-деталь) должна быть максимальной. Не применяйте эти пластины для чистовых операций из-за большого заднего угла. Вибрация обеспечена. Чистоты поверхности не будет.

Для специалистов по закупкам. При размещении заказа в спецификации всегда указывайте не только номер ГОСТ 25403-82, но и полное обозначение пластины. Это несет в себе информацию о размере, форме, исполнении и марке сплава. Менеджер не должен гадать. Ошибка в обозначении приведет к поставке не того товара.

Требуйте от поставщика паспорт качества на партию. Где должны быть указаны результаты измерений твердости и структуры сплава. Без бумаги — нет приема. Это правило. Даже если доверяете поставщику. Бумага нужна для отчетности. Для отслеживания истории. Если будет брак, сможете предъявить претензию. Без паспорта претензия недействительна.

В заключение, ГОСТ 25403-82 — это не устаревший документ. А действующий и эффективный стандарт для конкретных производственных условий. Его сила — в специализации. Правильное применение круглых вогнутых пластин позволяет резко повысить эффективность обдирочных операций. Обеспечить безопасность и предсказуемость процесса резания.

Если планируете закупку, внимательно считайте бюджет. Учитывайте все скрытые расходы. И не гонитесь за самой низкой ценой. Надежность важнее. В тяжелом машиностроении это закон. Купить можно много чего. Но работать будет только то, что сделано с умом. Выбирайте с головой. И инструмент прослужит долго.
