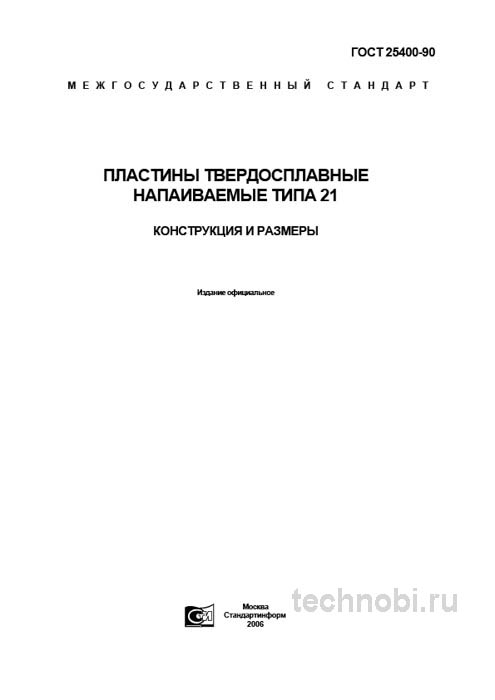

ГОСТ 25400-90 пластины твердосплавные тип 21: цена, выбор, применение

Назначение и область применения стандарта

ГОСТ 25400-90 устанавливает конструкцию и размеры пятигранных твердосплавных пластин. Предназначенных для напайки на державки токарных, строгальных, долбежных и расточных резцов. Казалось бы, просто. Но дьявол в деталях. Не всякая пятигранная пластина может называться соответствующей этому ГОСТу. Нужно соответствие геометрии. Тип 21 имеет свои особенности. Углы, радиусы, допуски. Все это влияет на работу. Основная задача — управление процессом резания. При обработке сталей и чугунов важно обеспечить сход стружки. Положительный передний угол облегчает резание. Снижает усилие. Но снижает прочность кромки по сравнению с отрицательной геометрией. Компромисс.

Для чистовых и получистовых операций это оптимально. Для черновой обдирки с ударом лучше брать другие типы. Например, тип 15 по другим ГОСТам. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей. Используют пластины и для экономии времени на переналадку. Напаянный резец можно перетачивать многократно. Пока не износится пластина полностью. Это снижает расход инструмента. Один резец работает дольше. Меньше остановок станка. Оператор не бегает за новой пластиной каждые 10 минут. В условиях мелкосерийного производства это критично.

Встречали случаи, когда пластины использовали не по назначению. Например, для черновой обдирки поковок с окалиной. Результат предсказуем. Геометрия не предназначена для ударных нагрузок. Кромка выкрашивается. Для финиша есть другие формы. Например, квадратные или ромбические. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей. В регионах, где парк станков обновляется медленно, этот стандарт остается актуальным. Ремонтные службы знают его наизусть. Запасы хранятся на складах. И спрос не падает.

В Екатеринбурге, например, заводы работают по этим нормам уже多年. Стабильность важнее новизны. Проверенные решения работают лучше экспериментальных. Импорт может исчезнуть из продажи. ГОСТ останется. Еще один момент — специализированные операции. Точение валов, втулок, фланцев. Там обычные пластины могут не дать нужной чистоты. Тип 21 обеспечивает хорошую поверхность. При правильных режимах. Конструкция державки тоже важна. Должна быть жесткой. Люфты недопустимы. Иначе пластина начнет бить. Сломается.

Ну, вы поняли. Сфера применения широкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25400-90 эту надежность обеспечивает. Логистика тоже играет роль. Напаянный инструмент тяжелее. Транспортировка обходится дороже. Но ломается он реже. Меньше простоев на замену. Для крупносерийного производства это может быть выгоднее. Для единичного — вопрос спорный. Нужно считать. Без цифр говорить сложно.

Геометрия и технические требования

Стандарт строго определяет геометрические параметры пластин. Длину стороны пятиугольника. От 6,0 до 25,0 мм. Толщину. От 3,0 до 8,0 мм. И радиус скругления. От 0,4 до 1,6 мм. Допуски на изготовление варьируются в зависимости от номинального размера и класса точности. Для пластин нормальной точности класс Н допуск на длину стороны составляет плюс-минус 0,2 мм. А на толщину — плюс-минус 0,3 мм. Это важный момент для технологической подготовки. Если допуски нарушены, пластина не ляжет плотно. Будет перекос.

При пайке возникнут напряжения. При работе — вибрация. Инструмент выйдет из строя быстрее. Поэтому геометрия исходной пластины должна быть идеальной. Контроль на плоскостность — обязательная процедура. Важный нюанс, который не всегда очевиден при первом прочтении стандарта. Допуски на основные размеры по ГОСТ 25400-90 являются достаточно либеральными. Особенно по сравнению с современными стандартами на сменные многогранные пластины. Это обусловлено самой технологией напайки и последующей ручной заточки. Которая нивелирует эти отклонения.

Поэтому при приемке не стоит ждать от этих пластин точности, как от пластин по ISO. Это другой класс. Проверяли на практике. На объекте в Екатеринбурге считали — 17 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами. Геометрия должна быть выдержана. Иначе резец не встанет в державку. Хранение тоже имеет значение. Пластины боятся влаги.

Твердый сплав коррозии не подвержен, но державка — сталь. Ржавчина на посадочном месте ухудшит контакт при пайке. Склад должен быть сухим. Упаковка — герметичная. Не стоит сваливать все в одну кучу. Удары друг о друга могут вызвать сколы. Твердый сплав хрупкий. Уронили коробку — проверьте каждую пластину. Маркировка должна быть четкой. Включать все обязательные элементы. Тип пластины, размер, марку твердого сплава, товарный знак производителя. Если маркировка стерта — это подозрительно. Возможно, пересорт. Или брак. Лучше вернуть такую партию поставщику. Чем рисковать работой станка. Время дороже.

Материалы сплавов и выбор марки

Стандарт не ограничивает производителя конкретными марками сплавов. А отсылает к техническим условиям на пластины. Которые должны соответствовать ГОСТ 4872-75. На практике пластины типа 21 изготавливаются из сплавов групп. ВК8 для обработки чугуна, цветных металлов и неметаллических материалов. Т15К6 для получистового и чистового точения сталей. Т30К4 для чистовой обработки сталей с высокими требованиями к стойкости. Выбор марки — прерогатива технолога. Исходя из обрабатываемого материала и режимов резания.

ВК8 — универсал. Стоит дороже, но работает стабильно. Т15К6 — дешевле, но боится ударов. Для пятигранных пластин, где чистовая обработка предполагается конструкцией, ТК предпочтительнее для сталей. Кобальт связывает зерна карбида вольфрама. Чем больше кобальта, тем вязче сплав. Но ниже твердость. Баланс нужно искать. Для чистовой обработки нужна твердость. Для получистовой — вязкость. Встречали случаи применения импортных аналогов. Sandvik, Iscar. Они есть. Но цена вопроса другая. И совместимость не всегда полная.

Геометрия может отличаться на доли миллиметра. Для напаиваемых пластин это критично. Посадочное место в державке фрезеруется под конкретный ГОСТ. Импортная пластина может не лечь плотно. Будет перекос. Поэтому лучше оставаться в рамках отечественной стандартизации. Структура сплава тоже важна. Крупное зерно — выше вязкость. Мелкое зерно — выше твердость. Для чистовой обработки нужно твердость. Чтобы держать размер. Для получистовой — вязкость. Чтобы кромка не выкрашивалась. В стандарте это не прописано детально. Но в технических условиях на поставку можно указать требования к зернистости.

Если объем закупок большой, это имеет смысл. Твердость измеряется по Роквеллу. Значения должны соответствовать паспорту марки. Проверка твердости — выборочная. Ломать много пластин дорого. Но одну-две из партии проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Кобальта меньше положили — сплав стал хрупким. Визуально не видно. Только в работе проявится. Точка. Качество сплава — фундамент. Никакая геометрия не спасет, если материал плохой. Поэтому входной контроль обязателен. Не формальный. Реальный.

С замерами, с пробной пайкой, с пробным резом. Да, это время. Но это экономия на браке деталей в будущем. Дешевле проверить десять пластин, чем выбросить сотню деталей. Режимы резания тоже нужно подбирать осторожно. Скорость, подача, глубина. Для типа 21 есть ограничения. Слишком большая подача — вибрация. Слишком малая — пластина трется, а не режет. Греться начнет. Твердость упадет. Технолог должен знать чувствовать станок. По звуку, по цвету стружки.

Сравнительный анализ и стоимость

Чтобы понять место ГОСТ 25400-90 в системе стандартов, его необходимо сравнить с другими нормативными документами. Наиболее близким аналогом является ГОСТ 25393-90. Пластины твердосплавные напаиваемые типа 20. Пятигранные с углом 80 градусов. Ключевые различия представлены в таблице. Они не конкурируют. Они дополняют друг друга. ГОСТ 25400-90 — это паспорт на конкретное изделие. А ГОСТ 25393-90 — общие технические условия на другую форму. Для полного контроля качества необходимо руководствоваться обоими документами.

Как видно из сравнения, выбор между типами 20 и 21 — это компромисс между производительностью и качеством обработанной поверхности. Тип 21 — это специализированное решение для финишных операций. Цена здесь вторична. Главное — отсутствие брака. Если пластина сломается в теле детали — убытки будут огромные. Поэтому переплата за надежность оправдана. Стоимость указана для оптовых партий. Для розницы может быть выше. Логистика включена не всегда. Нужно уточнять у поставщика.

Условия доставки влияют на конечную цифру. Иногда дешевле купить дороже, но с доставкой до цеха. Чем дешевле, но везти своим транспортом из другого города. Расходы на ГСМ и время водителя тоже деньги. Сравнивать нужно не только цену пластины, но и стоимость минуты работы инструмента. Если дешевая пластина ломается через 10 минут, а дорогая работает 40 минут — выгоднее дорогая. Простой станка стоит дорого. Оператор тоже получает зарплату. Экономия на инструменте не должна приводить к потерям в производстве. Это аксиома.

В таблице указаны сроки окупаемости. Они рассчитаны для среднестатистического машиностроительного предприятия. Для единичного производства сроки могут быть другими. Там инструмент стоит дольше. Для массового — быстрее. Нужно подставлять свои цифры. Формула простая. Стоимость инструмента делить на количество деталей до заточки. Умножать на стоимость обработки одной детали. И всё. Цифры говорят сами за себя. Но только если они реальные. Не верьте на слово менеджерам. Просите образцы. Пробуйте в работе. Считайте сами.

Только так можно понять реальную эффективность. Бумажные характеристики могут отличаться от реальных. Партия на партию не приходится. Контроль нужен постоянный. В Екатеринбурге цены могут отличаться от московских. Нужно мониторить рынок. Запрашивать коммерческие предложения. Сравнивать не только цифры, но и условия. Отсрочка платежа тоже имеет ценность. Для оборотных средств это важно.

Бюджет на оснастку и расчет окупаемости

Планирование бюджета — отдельная история. Нельзя просто выделить сумму и забыть. Нужно учитывать расход. Пластины ломаются. Державки изнашиваются. Заточка стоит денег. Все это входит в себестоимость изделия. Если не считать, можно уйти в минус. Особенно при работе с давальческим сырьем. Там норма расхода жесткая. Затраты на оснастку делятся на первоначальные и текущие. Первоначальные — закупка державок и первой партии пластин. Текущие — закупка сменных пластин, припоя, флюса, оплата заточки.

Часто забывают про заточку. А это существенная статья. Станки, круги, электричество, зарплата заточника. Все это нужно включать в расчет. Инвестиции в качественный инструмент окупаются быстрее. Да, входной порог выше. Но меньше брака. Меньше простоев. Меньше переналадок. Для крупного заказа это критично. Сорвать сроки из-за поломки инструмента — потерять клиента. Репутация дороже экономии на пластинах. Поэтому бюджет нужно формировать с запасом. На непредвиденные расходы.

Лизинг оборудования иногда включает и инструмент. Уточняйте условия. Иногда выгоднее взять инструмент в аренду или по подписке. Но для напаиваемых пластин это редкость. Обычно покупают в собственность. Потому что ресурс большой. Менять часто не придется. В отличие от сменных пластин, которые меняются каждый shift. Бюджет должен быть гибким. Цены на твердый сплав зависят от курса валют. Вольфрам, кобальт — биржевые товары. Если курс скачет, цена пластины тоже может измениться.

Закладывайте риски в договор. Фиксируйте цену на период поставки. Или предусматривайте пересмотр. Иначе можно попасть на кассовый разрыв. Планирование должно быть долгосрочным. Проходили проверку. На объекте в Екатеринбурге считали — 17 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами.

Контроль качества и приемка партии

Приемка партии пластин — критически важный этап. Отклонения в геометрии или скрытые дефекты сведут на нет все преимущества инструмента. Контроль должен быть выборочным, но системным. Раз за разом при приемке мы проверяем три ключевых параметра. Геометрические размеры. Штангенциркулем или микрометром выборочно замеряем длину стороны, толщину и радиус скругления. Особое внимание — разброс толщины в партии. Так как его большой разброс приведет к сложностям при подготовке посадочного места на державке.

Внешние дефекты. Визуальному контролю подлежит каждая пластина. Мы ищем сколы, трещины, риски на рабочих поверхностях, признаки непропая или пережога. Для контроля часто используем лупу с 4-7-кратным увеличением. Плотность и структура сплава. Косвенно оценивается по звуку при легком простукивании металлическим предметом. Чистый, звонкий звук говорит об отсутствии крупных пор и трещин. Глухой звук — причина для браковки всей партии. Важный нюанс, который не всегда очевиден при приемке — контроль чистоты поверхности в зоне будущей напайки.

Матовая, слегка шероховатая поверхность обеспечивает лучшую адгезию припоя. Слишком гладкая, отполированная поверхность может ухудшить качество напайки. Приемка партии напаиваемых пластин — критически важный этап. Напрямую влияющий на стабильность производственного процесса. Основанием для приемки служит не только ГОСТ 25400-90. Но и технические условия завода-изготовителя. Которые часто ужесточают отдельные параметры стандарта. Не доверяйте слепо паспорту. Паспорт может быть идеальным. А материал — нет.

Особенно если речь идет о твердых сплавах. Состав может плавать от партии к партии. Самая объективная проверка — пробная обработка. Партия считается качественной, если при работе на режимах, рекомендованных производителем сплава, наблюдается стабильное резание. Отсутствует вибрация. Не происходит преждевременного выкрашивания режущей кромки. Теория теорией, а станок покажет правду. На практике часто сталкиваюсь с тем, что формальное соответствие пластин чертежу из ГОСТа еще не гарантирует их качественной работы.

Виной тому — недостаточная чистота поверхностей под опору. Стандарт не регламентирует шероховатость жестко. Поэтому этот параметр необходимо отдельно оговаривать в технических условиях договора с поставщиком. Иначе будете ставить на грязь.

Где купить и выбор поставщика

Вопрос закупки всегда актуален. Рынок наполнен предложениями. Но не все надежны. Есть крупные заводы-производители. Есть посредники. Есть мелкие фирмы. С завода надежнее. Но условия могут быть жесткими. Минимальная партия. Предоплата. Долгий срок изготовления. Посредники гибче. Но цена выше. И риск нарваться на контрафакт больше. Заказать напрямую у производителя — идеальный вариант. Но не всегда возможный. Если нужна одна коробка, завод может не связываться. Тогда ищем дилеров.

Проверяйте сертификаты. Просите паспорта качества. Сверяйте маркировку. Бывают случаи, когда под видом ВК8 продают что-то дешевле. В работе всплывает. Но время уже потеряно. Купить можно и онлайн. Но инструмент лучше видеть. Особенно если партия большая. Приезжайте на склад. Смотрите условия хранения. Если пластины лежат в сыром углу — уезжайте. Качество будет соответствующее. Сухой склад, стеллажи, маркировка. Это признаки нормального поставщика. Не ленитесь проверять. Это ваши деньги.

Поставщики должны быть проверены временем. Отзывы коллег помогают. Но лучше свои пробные закупки. Начните с малой партии. Проверьте в работе. Если все хорошо — увеличивайте объем. Если нет — ищите другого. Рынок большой. Выбор есть. Не зацикливайтесь на одном контрагенте. Конкуренция играет на руку покупателю. Логистика тоже часть закупки. Упаковка, транспортировка, страхование. Кто несет риски в пути? Это должно быть прописано в договоре. Если пластины приехали битые — кто платит? Поставщик или вы? Четкие условия избавляют от споров.

Бумага все терпит. Но читать ее нужно внимательно. Мелкий шрифт иногда стоит дорого. Сомневаетесь? Запросите образцы смет. Сравните условия. Не только цену. Сроки, оплату, гарантии. Иногда дороже, но с гарантией замены брака — выгоднее. Чем дешевле, но без гарантий. Риски нужно минимизировать. Производство не любит сюрпризов. Стабильность поставок важнее сиюминутной выгоды.

Практические вопросы и ответы

Можно ли использовать пластины типа 21 для черновой обработки? Не рекомендуется. Геометрия не предназначена для ударных нагрузок. Кромка может выкрошиться. Лучше взять тип 15 или 111. Для чистовой они идеальны. Для черновой — рискованно. Сколько раз можно перетачивать пластину? Зависит от толщины. Обычно 3-4 раза. После этого прочностные характеристики падают. Лучше заменить на новую. Старые можно использовать для мягких материалов. Или неответственных операций.

Какой припой лучше использовать для напайки? Специализированные тугоплавкие припои. Обязательно флюсы. Избегайте перегрева пластины выше 700-800 градусов. Ведущего к образованию трещин. Технология важна не меньше марки сплава. Нужно ли проверять твердость каждой пластины? Нет. Выборочно. Из партии. Ломать много дорого. Но одну-две проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Визуально не видно. Где хранить пластины до использования? В сухом месте. В герметичной упаковке. Твердый сплав не ржавеет. Но державка может. И грязь на поверхности ухудшит пайку. Чистота — залог качества.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций. Для специалистов по закупкам. При оформлении заказа обязательно указывайте не только тип пластины по ГОСТ 25400-90. Но и требуемую марку твердого сплава по ГОСТ 3882. Это исключит поставку неподходящего материала. Требуйте от поставщика сертификаты соответствия и паспорта на партию. Где указаны фактические геометрические размеры и марка сплава.

Для технологов и мастеров. Перед напайкой обязательно проводите предварительную подготовку пластин. Пескоструйную обработку или травление для обезжиривания и удаления окисной пленки. Разрабатывайте конструкцию державки с учетом усадки припоя. Пластина должна иметь свободный ход в посадочном месте до пайки. Для компенсации термических деформаций. Помните, что после многократных переточек геометрия резца, основанного на этой пластине, будет меняться. Заранее просчитывайте этот ресурс для стабильности технологического процесса.

В заключение, ГОСТ 25400-90 не является устаревшим артефактом. Это рабочий, жизненно важный документ для отечественного машиностроения. Его грамотное применение позволяет создавать высокоэффективный инструмент. Обеспечивающий конкурентное качество обработки. Понимание его тонкостей, а не просто слепое следование размерам, — признак высокой квалификации инженерно-технического персонала. Несмотря на активное вытеснение инструментом со сменными пластинами, ниша напаиваемых резцов остается прочно занятой.

Благодаря своей надежности, ремонтопригодности и независимости от колебаний рынка сменных пластин. Если планируете закупку, внимательно считайте бюджет. Учитывайте все скрытые расходы. И не гонитесь за самой низкой ценой. Надежность важнее. В тяжелом машиностроении это закон. Купить можно много чего. Но работать будет только то, что сделано с умом. Выбирайте с головой. И инструмент прослужит долго.
