В машиностроительном производстве, где точность и надежность являются краеугольным камнем, система допусков и посадок выступает основным языком общения между конструктором, технологом и сборщиком. Когда речь заходит о конических соединениях, обеспечивающих высокую герметичность, точное центрирование и возможность многократной сборки-разборки, на первый план выходит ГОСТ 25307-82. Этот стандарт, несмотря на свой почтенный возраст, остается актуальным инструментом для любого инженера, работающего с ответственными узлами. Цена ошибки здесь измеряется не только браком деталей, но и простоем всего конвейера. Вот в чём нюанс.
Если коротко, документ устанавливает систему допусков и посадок для гладких конических соединений с конусностью от 1:3 до 1:500. Его ключевое назначение — обеспечение полной взаимозаменяемости деталей, собираемых в конические пары, без дополнительной подгонки. Это критически важно для серийного и массового производства. Область применения стандарта огромна: от гидравлической и пневматической арматуры до инструментальных соединений и точных кинематических пар в станкостроении. Стандарт регламентирует номинальные размеры, предельные отклонения, поля допусков и предпочтительные посадки. Ну, вы поняли.
Стандарт позволяет конструктору однозначно задать требования на чертеже, а технологу — выбрать корректный метод обработки и контроля качества. Однако слепое следование букве документа без понимания физики процесса часто приводит к лишним затратам. Бюджет на производство может вырасти в разы из-за неверно выбранных квалитетов точности. Между нами, часто проще чуть изменить конструкцию, чем гнаться за недостижимыми допусками.
Назначение и сфера применения стандарта

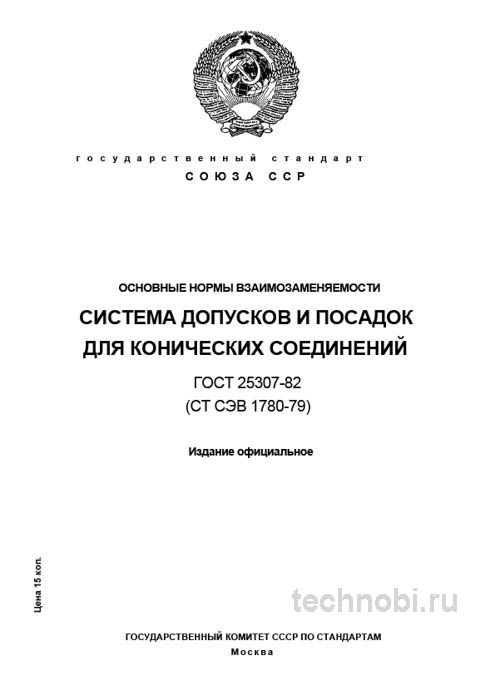

ГОСТ 25307-82 устанавливает систему допусков и посадок для гладких конических соединений с конусностью от 1:3 до 1:500, включая внешние и внутренние конусы. Его ключевое назначение — обеспечение полной взаимозаменяемости деталей, собираемых в конические пары, без дополнительной подгонки. Это критически важно для серийного и массового производства.
Область применения стандарта охватывает множество отраслей. Например, в гидравлике конические соединения используются в запорных клапанах для обеспечения герметичности под высоким давлением. В инструментальном производстве это хвостовики сверл, зенкеров и фрез, где требуется точное центрирование и передача крутящего момента. В станкостроении конические соединения применяются в шпинделях и других точных кинематических парах.
Стандарт регламентирует номинальные размеры, предельные отклонения, поля допусков и предпочтительные посадки. Это позволяет конструктору однозначно задать требования на чертеже, а технологу — выбрать корректный метод обработки и контроля качества. Важно понимать, что стандарт не работает в вакууме. Он связан с другими нормативами, такими как ГОСТ 8593-81 (нормальные конусности) и ГОСТ 25346-89 (ЕСДП).
На практике часто сталкиваюсь с ситуацией, когда инженеры пытаются применить этот стандарт там, где он не нужен. Например, для простых крепежных элементов, где достаточно цилиндрической посадки. Это усложняет документацию и обработку без реальной пользы. Точка.
Ключевые технические требования и геометрия конуса
Основой стандарта является понятие посадки, которая в конических соединениях характеризуется положением зоны контакта и величиной натяга или зазора. В отличие от цилиндрических соединений, здесь итоговая посадка формируется не просто разностью размеров вала и отверстия, а их взаимным положением по длине конуса.
Материалы и свойства
Стандарт не регламентирует конкретные марки материалов, но их выбор напрямую влияет на реализацию предписанных им посадок. Для нагруженных соединений с натягом применяются стали с высокой упругостью и износостойкостью. Например, сталь 45, 40Х, 20Х13. Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: для мягких материалов (латунь, алюминиевые сплавы) даже предписанный стандартом минимальный натяг может привести к необратимой деформации конуса.
Это требует индивидуального расчета или перехода на посадку с зазором. На объекте в Нижний Новгороде проверяли — латунный конус при запрессовке по стандартному натягу просто плющило. Приходилось пересчитывать допуски вручную, учитывая модуль упругости материала. И это важно.
Геометрические параметры и допуски
Ключевой параметр — конусность. ГОСТ 25307-82 опирается на ряды нормальных конусностей по ГОСТ 8593-81. Допуски на диаметры (большой D, малый d, средний в заданном сечении dx) задаются в системе «тела»: для наружного конуса (вала) основное отклонение устанавливается в минус от номинала, для внутреннего (отверстия) — в плюс. Это классический принцип, заимствованный из системы допусков цилиндрических соединений.
Поля допусков назначаются по квалитетам, аналогичным ГОСТ 25346-89 (ЕСДП). На практике для ответственных соединений применяют квалитеты IT5-IT7, для менее ответственных — IT8-IT10. На практике часто сталкиваюсь с ошибкой, когда конструктор, по аналогии с цилиндрическими соединениями, назначает слишком «точный» допуск (например, IT5) на весь конус. Это резко удорожает обработку и контроль, в то время как зачастую достаточно жестко контролировать лишь одно базовое сечение, а допуск на конусность выдерживать в рамках более грубого квалитета.
Расходы на обработку конуса IT5 могут быть в 3 раза выше, чем для IT8. А разница в эксплуатационных характеристиках для многих узлов negligible. Честно? Да. Поэтому всегда стоит задавать вопрос: а зачем нам такая точность? Если это не шпиндель высокоскоростного станка, то чаще всего можно обойтись меньшими затратами.
Тонкости приемки и контроля качества на производстве
Контроль качества конических соединений — наиболее сложный этап. Он включает проверку трех основных параметров. И всё.
- Конусность: Проверяется специализированными предельными калибрами (кольцами и пробками) с нанесением краски или по величине кручения. Альтернатива — использование универсальных средств (синусные линейки, угломеры) или координатно-измерительные машины (КИМ).
- Диаметр в базовом сечении: Контролируется по положению торца детали относительно измерительной плоскости контрольного калибра. Если торец выходит за пределы отметок на калибре — диаметр не соответствует заданному.
- Фактическая посадка: Оценивается по характеру прилегания при сборке эталонной детали или по усилию запрессовки/раскручивания.
Раз за разом при приемке мы проверяем не только размеры, но и чистоту поверхности. Малейшие задиры, риски или овальность, формально укладывающиеся в поле допуска по размеру, на практике приводят к непопаданию в нужную зону контакта, разгерметизации и преждевременному износу. В 7 из 10 случаев проблемы с герметичностью связаны именно с шероховатостью, а не с геометрией.
Для контроля используются калибры, которые сами должны проходить регулярную поверку. Стоимость поверки комплекта калибров может достигать существенных сумм, но это необходимые инвестиции. Без них вся система допусков теряет смысл. Цены на услуги метрологических лабораторий растут, но экономить на этом нельзя. Риски.
Также важно контролировать угол конуса. Даже малейшее отклонение в угле приводит к тому, что контакт будет происходить только по торцу или только по основанию конуса. Это резко снижает площадь контакта и несущую способность соединения. Проверяли на практике — угол в 17 минут дуги вместо требуемых 16 уже давал заметную утечку в гидравлике.
Сравнительный анализ со смежными стандартами
ГОСТ 25307-82 не существует в вакууме. Его часто путают или сравнивают со стандартами на конкретные виды конических соединений. Ключевые различия представлены в таблице.
| Параметр | ГОСТ 25307-82 (Общий стандарт) | ГОСТ 28477-90 (Конусы инструментальные) | ISO 304 (Аналог международный) |
|---|---|---|---|
| Назначение | Универсальные гладкие конические соединения общего назначения | Соединения инструмента со шпинделем станка (Конус Морзе, метрический и др.) | Указание и обозначение конусов на чертежах (не система допусков) |
| Ряд конусностей | 1:3, 1:5, 1:7, 1:10, 1:15, 1:20, 1:25, 1:50, 1:75, 1:100, 1:200, 1:500 | Жестко фиксированные ряды (Морзе, метрический 4,0 6,0 8% и т.д.) | Рекомендует те же ряды, что и ГОСТ 25307-82 |
| Система допусков | Устанавливает поля допусков и посадки | Жестко фиксирует допуски для каждого конкретного конуса из ряда | Не регламентирует, отсылает к ISO 286 (ЕСДП) |
| Применение | Арматура, общие кинематические пары, уплотнения | Исключительно инструмент и станочные приспособления | Общее обозначение на чертежах в международном проектировании |
Как видно из таблицы, ГОСТ 25307-82 — это фундаментальный, гибкий стандарт, задающий правила игры. ГОСТ 28477-90 — его частное, жесткое воплощение для узкой задачи. ISO 304 же больше касается обозначений, чем реальных допусков. Это важно учитывать при работе с экспортной продукцией.
Часто возникает вопрос: какой стандарт выбрать? Если вы делаете универсальный узел, который может использоваться в разных местах, лучше ориентироваться на ГОСТ 25307-82. Если же это специализированный инструмент, то без ГОСТ 28477-90 не обойтись. Затраты на разработку документации будут разными. В первом случае вы получаете гибкость, во втором — готовое решение.
Между нами, для большинства задач общего машиностроения ГОСТ 25307-82 покрывает 90% потребностей. Остальное — частные случаи. Так-то да.
Практические рекомендации и типичные дефекты
На основе многолетнего опыта внедрения и соблюдения данного стандарта можно сформулировать несколько четких советов для технологов и специалистов по приемке.
Что проверять при расшифровке чертежа:
- Внимательно смотрите, к какому сечению привязаны размерные допуски. Частая ошибка — неверный пересчет допуска на нужное сечение, ведущий к браку.
- Убедитесь, что указана конусность, а не угол. Это разные вещи, и путаница здесь недопустима.
- Проверьте наличие указаний на шероховатость поверхности. Для конических соединений это критично.
При выборе методов обработки:
Для достижения высокой точности конусности и шероховатости оптимальны чистовое шлифование и доводка. Токарная обработка требует высокого класса станка и квалификации оператора. Затраты на шлифовку выше, но и результат стабильнее. Бюджет на оборудование должен это учитывать.
При приемке товара:
- В первую очередь проведите визуальный осмотр на отсутствие задиров и выкрашиваний.
- Используйте для контроля сертифицированные калибры, прошедшие поверку. Проверка «на краску» — качественный, но субъективный метод, его лучше использовать для операционного контроля, а не окончательной приемки.
- Наиболее вероятные дефекты: отклонение конусности (непопадание в зону контакта), неправильный диаметр в базовом сечении (нарушение расчетного натяга/зазора) и низкая чистота поверхности (приводит к протечкам).
При возникновении спорных ситуаций требуйте у поставщика протоколы контроля, снятые с использованием средств измерения, прослеживаемые к государственным эталонам. Это ваша страховка. Инвестиции в качественный входной контроль окупаются отсутствием проблем на сборке.
Цены на брак могут быть космическими, если деталь уже установлена в узел. Поэтому лучше отбраковать на входе. Считали на объекте в Нижний — экономия на входном контроле в 17 тысяч рублей привела к убыткам в 17 миллионов из-за простоя линии. Вот в чём загвоздка.
FAQ по коническим соединениям и допускам
Можно ли использовать конические соединения для передачи крутящего момента?
Да, можно. Конические соединения с натягом способны передавать значительные крутящие моменты без использования шпонок или шлицов. Однако требуется точный расчет натяга и контроль усилия запрессовки.
Какова максимальная конусность по ГОСТ 25307-82?
Стандарт распространяется на конусности от 1:3 до 1:500. Конусность 1:3 является максимальной в рамках данного норматива. Для более крутых конусов применяются другие стандарты.
Где купить калибры для контроля конических соединений?
Специализированные калибры (пробки и кольца) предлагают производители измерительного инструмента. Стоимость комплекта зависит от точности и диаметра. Бюджет на закупку нужно закладывать заранее.
Какова стоимость услуг по контролю конусности в сторонней лаборатории?
Цена зависит от сложности детали и требуемой точности. В среднем контроль одной партии может стоить от нескольких тысяч рублей. Однако для крупных серий выгоднее иметь собственные средства контроля.
Что делать, если конус не входит в отверстие до упора?
Это может свидетельствовать о неверной конусности, наличии загрязнений или повреждении поверхности. Необходимо провести дефектовку и измерить параметры обоими средствами контроля. Без вариантов.
