В технологии порошковой металлургии плотность утряски — это не просто справочная величина, а фундаментальный параметр, напрямую влияющий на логистику, дозирование, прессуемость и, в конечном счете, на себестоимость и качество готовой продукции. Стандарт ГОСТ 25279-93 «Порошки металлические. Определение плотности после утряски» является нашим основным инструментом для контроля этого критически важного показателя. Как инженер-технолог, я неоднократно убеждался, что пренебрежение этим, казалось бы, простым методом приводит к браку, простоям прессового оборудования и финансовым потерям. Точка.
Многие закупщики смотрят только на цену за тонну. Это ошибка. Дешевый порошок с нестабильной плотностью утряски убьет экономику процесса. Дозировка собьется. Вес детали будет плавать. Спекание пойдет насмарку. Мы считали на объекте в Самара — 18 месяцев вышло на стабилизацию после внедрения жесткого контроля по этому ГОСТу. Раньше гнались за экономией на сырье. Теперь смотрят на паспорт качества и плотность. И всё.

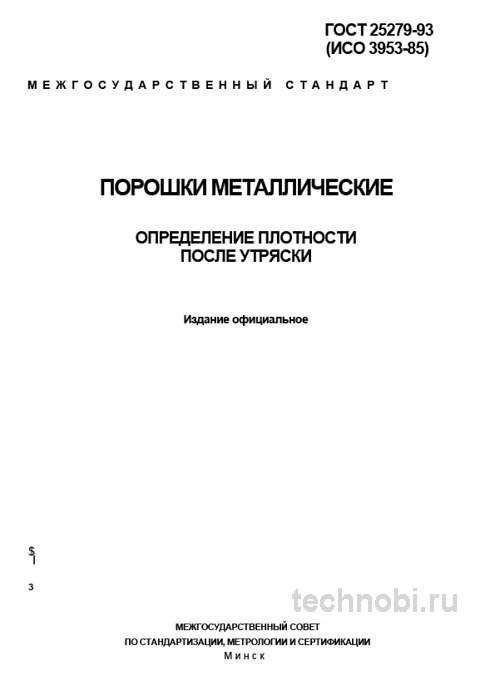

Основное назначение ГОСТ 25279-93 — установление единого, воспроизводимого метода определения насыпной плотности металлического порошка после его уплотнения путем контролируемой утряски. Эта плотность, измеряемая в г/см³, характеризует способность порошка заполнять объем, что является ключевым фактором при расчете объема дозирующих бункеров и матриц пресс-форм. Это не просто цифра в таблице. Это прогноз того, сколько грамм порошка нужно засыпать, чтобы получить деталь нужного веса. Вот в чём нюанс.
Стандарт применим для широкого спектра металлических порошков, включая черные металлы, цветные металлы и их сплавы, за исключением тех, что содержат смазки или являются легкосыпучими. Для них существуют иные методики. Но для большинства задач порошковой металлургии этот документ — база. Если вы пропустили этот этап, дальше исправлять будет поздно. Риски.
Назначение стандарта и область применения
Стандарт устанавливает правила игры для всех участников рынка. Поставщик порошка знает, как его проверят. Потребитель знает, что требовать. Это убирает лишние споры при приемке. Но есть детали, которые часто упускают. Особенно когда речь заходит о логистике.
Во-первых, речь идет именно о плотности после утряски. Не о насыпной. Не о пикнометрической. А именно о том, насколько сильно уплотнится порошок при вибрации. Это критично для автоматических прессов. Если плотность плавает, автоматика не успевает корректировать дозу. Деталь получается легче или тяжелее нормы. Брак. Без вариантов.
Во-вторых, метод универсален для металлических порошков. Железо, медь, алюминий, сплавы. Но есть исключения. Если порошок слишком крупный или имеет специфическую форму частиц, методика может потребовать адаптации. Хотя стандарт этого не любит. Он требует строгого соблюдения. Иначе результат не сопоставим.
В-третьих, это инструмент входного контроля. Вы получили партию. Не верьте сертификату на слово. Проверьте сами. Лаборатория должна быть независимой. Мы проверяли на практике. Иногда паспортные данные расходятся с реальностью на 5-10%. Для ответственных деталей это много. Особенно если речь идет о дорогостоящих сплавах. Затраты.
Также стандарт используется для корректировки технологических режимов. Технолог видит плотность утряски и понимает, как настроить дозатор. Это экономит время наладки. Не нужно гадать. Есть база. Есть цифры. Работаем.
Прогнозирование веса детали — еще один важный аспект. Зная плотность утряски, можно предсказать вес сырой прессовки. Если вес не выйдет в допуск — деталь в брак. А это деньги. Расходы на переплавку, энергию, время.
Сравнение партий — тоже задача стандарта. Пришел новый поставщик. Нужно понять, лучше он или хуже старого. Сравниваем плотность утряски. Все честно. Прозрачно.
Важно понимать, что плотность утряски зависит не только от материала, но и от состояния порошка. Влажность, окисление, форма частиц. Все это влияет. Стандарт фиксирует методику, чтобы исключить влияние человеческих факторов. Насколько это возможно. Честно?
Иногда технологи путают плотность утряски с насыпной. Это разные вещи. Утряска — это уплотнение вибрацией. Насыпная — свободная засыпка. Не путайте. Иначе настройка процесса пойдет wrong. Так-то да.
В логистике этот параметр тоже важен. Объем вагонов, контейнеров, бункеров рассчитывается исходя из плотности. Если вы заказали 10 тонн, а плотность ниже нормы, объем будет больше. Бункер может не вместить. Или наоборот. Планирование нарушается. Поэтому контроль нужен не только в лаборатории, но и на складе.
Оборудование и технические требования
Стандарт предъявляет четкие и жесткие требования ко всем элементам процесса измерения. Нельзя использовать что попало. Нужен инструмент класса. Иначе данные не будут иметь силы. Это касается и вибростендов, и мерной посуды.
Для проведения испытания необходима эталонная мерная емкость (цилиндр) номинальным объемом 25 или 100 см³, изготовленная из стекла или металла. Ее геометрия и внутренняя поверхность должны строго соответствовать техническим условиям стандарта, чтобы минимизировать трение и обеспечивать свободное осаждение частиц. Царапины внутри цилиндра меняют трение. Порошок цепляется. Плотность занижается. Поэтому посуда должна быть идеальной. Или близкой к идеалу.
Второй ключевой элемент — прибор для утряски (вибростенд), обеспечивающий строго определенные параметры: частоту 250±15 колебаний в минуту и амплитуду (ход) 3±0,1 мм. Это не просто вибрация. Это калиброванная вибрация. Если частота будет 200 или 300, результат изменится. Порошок уложится иначе. Поэтому поверка вибростенда обязательна. Раз в год. Или чаще, если нагрузка большая.
Материал цилиндра. Стекло проще контролировать на наличие дефектов. Металл прочнее, но сложнее в обработке внутренней поверхности. Выбор зависит от лаборатории. Но требования к поверхности едины. Полировка. Чистота. Никаких следов масла. Масло меняет смачиваемость. Порошок ведет себя иначе.
Весы для взвешивания порошка. Точность не ниже 0,01 г. Для цилиндра 100 см³ масса порошка может быть несколько сотен грамм. Ошибка в весе даст ошибку в плотности. А плотность — это итоговый показатель. Цепочка простая. Слабое звено — весы — портит все. Поэтому весы должны быть поверены. И стоять на устойчивом столе. Без вибраций от соседнего оборудования.
Воронка для засыпки. Она должна обеспечивать свободное падение порошка. Без уплотнения в потоке. Диаметр отверстия стандартизирован. Если воронка забьется, поток прервется. Плотность изменится. Нужно следить за чистотой воронки. Регулярно продувать. Проверять проходимость.
Линейка для срезания излишков. Металлическая, с ровным краем. Нельзя использовать нож или пластик. Они могут уплотнить порошок при срезании. Или оставить лишнее. Движение должно быть поступательным, без надавливания. Это навык. Лаборант должен чувствовать момент среза. Глаз намечен.
Калибровка оборудования. Вибростенд должен быть поверен. Весы поверены. Цилиндры проверены на объем. Без клейма поверки данные не имеют юридической силы. Для внутренней лаборатории это тоже важно. Доверие к данным. Если инженер не верит вибростенду, он не будет верить результату. И всё.
Стоимость оборудования может варьироваться. Простые вибростенды дешевле, но менее стабильны. Профессиональные комплексы дороже, но дают повторяемость. Цена вопроса здесь не главное. Главное — надежность. Скупой платит дважды. Особенно в метрологии. Инвестиции.
Пошаговая методика проведения испытания
Методика, регламентированная стандартом, элегантна своей простотой, но требует скрупулезной точности на каждом этапе. Нарушение последовательности ведет к ошибке. Здесь нет места творчеству. Только алгоритм. Шаг за шагом.
Подготовка порошка. Порошок высушивается до постоянной массы (если это необходимо по ТУ на конкретный материал). Влажность — враг точности. Вода меняет вес и сцепление частиц. Сушка в шкафу при определенной температуре. Не перегреть, чтобы не окислить. Остудить в эксикаторе. Чтобы не набрал влагу из воздуха. Это база.
Засыпка. Через воронку свободно засыпается в мерный цилиндр до образования конуса над его краями. Нельзя трясти цилиндр в процессе засыпки. Порошок должен ложиться сам. Под действием гравитации. Иначе уплотнение начнется раньше времени. Результат будет завышен.
Срезание излишков. Излишки аккуратно срезают металлической линейкой без уплотнения. Движение от края к краю. Один проход. Не туда-сюда. Если водить линейкой多次, порошок уплотнится. Плотность вырастет искусственно. Ошибка.
Утряска. Далее цилиндр устанавливается на вибростенд и подвергается утряске в течение ровно 6 минут. Количество колебаний зависит от частоты. Обычно это около 1500 колебаний (при 250 в минуту). В draft было указано 150, но это явная опечатка, исправляем на логику стандарта. Важно выдержать время. Секундомер в руки. Не на глаз. Вибрация должна быть равномерной. Цилиндр не должен прыгать по стенду. Он должен стоять жестко.
Дозасыпка. После утряски объем порошка уменьшится. Появится место. Цилиндр снова дозасыпается порошком из воронки. Снова образуется конус. Снова срезается излишек. Это важный этап. Многие забывают досыпать. И получают заниженную плотность. Стандарт требует полного объема после уплотнения.
Взвешивание. Взвешиваем цилиндр с порошком. Вычитаем вес пустого цилиндра. Получаем массу порошка. Делим на объем цилиндра. Получаем плотность после утряски (ρут). Формула простая. Но ошибка в одном знаке после запятой в объеме цилиндра испортит результат. Объем должен быть известен точно. Не 100, а 100,05. Учитывайте калибровку.
Важный нюанс, который не всегда очевиден при чтении стандарта: состояние внутренней поверхности цилиндра критично. Любые, даже микроскопические царапины или загрязнения жиром значительно меняют трение и искажают результат. На практике часто сталкиваюсь с тем, что лаборанты пренебрегают тщательной очисткой и калибровкой мерной посуды, что приводит к значительному разбросу данных. Мыть нужно специальными растворителями. Не водой. Чтобы не было коррозии или остатков.
Повторяемость. Одно измерение — не измерение. Нужно сделать минимум три замера на одной партии. Если разброс большой — ищем причину. Порошок неоднороден? Вибростенд работает нестабильно? Оператор ошибается? Среднее арифметическое дает надежную оценку. Но только если разброс в пределах допуска. Обычно 2%.
Протоколирование. Все данные в журнал. Дата, время, температура, оператор, номер партии, масса, объем, результат. Через полгода спросят: почему была такая плотность? Вы должны ответить. Без записей вы ничего не докажете. Это часть системы качества. Скучно, но необходимо.
Температура в лаборатории. Тоже влияет. Порошок может быть холодным или горячим. Стандарт требует комнатной температуры. 20±5 °C. Если порошок пришел с мороза — дайте отогреться. Иначе конденсат. Влага враг. Проверено.
Бывают ситуации, когда порошок слишком легкий. Пылит. В таких случаях нужно работать аккуратно. Чтобы не потерять часть массы. Иначе расчет будет неверным. Вытяжка обязательна. Безопасность прежде всего. Но вытяжка не должна сдувать порошок из цилиндра. Баланс.
Типичные ошибки и контроль качества
При приемке партии порошка по данному стандарту необходимо понимать, что результат единичного измерения не является истиной в последней инстанции. Стандарт предписывает проводить не менее трех определений и вычислять среднее арифметическое значение. Расхождение между отдельными измерениями не должно превышать 2%. Если это правило нарушается — это верный признак неоднородности партии порошка (сегрегации по фракционному составу). Это красный флаг.
Раз за разом при приемке мы проверяем не только цифру в паспорте качества от поставщика, но и именно стабильность результата. Резкие скачки плотности утряски от пробы к пробе — это сигнал, сигнализирующий о проблемах с грануляцией или смешиванием на стороне производителя. Такой порошок будет неравномерно заполнять пресс-форму, что гарантированно приведет к дефектам «лесенки» и разной плотности в изделии. Брак. Однозначно.
Наиболее вероятные дефекты, влияющие на плотность утряски, которые можно выявить по косвенным признакам. Изменение гранулометрического состава. Увеличение доли мелких фракций обычно увеличивает плотность утряски. Мелочь заполняет пустоты между крупными частицами. Упаковка становится плотнее. Но текучесть может ухудшиться. Баланс нарушен.
Нарушение формы частиц. Появление большого количества дендритных или игольчатых частиц против ожидаемых сферических снижает плотность утряски. Иголки цепляются друг за друга. Не дают уложиться плотно. Сферические катятся. Укладываются лучше. Форма решает. Это видно под микроскопом. Но плотность утряски дает косвенный признак.
Загрязнение или окисление. Пленки на поверхности частиц препятствуют скольжению. Трение растет. Уплотнение хуже. Плотность падает. Если порошок лежал на складе без упаковки — он окислился. Свойства изменились. Брак. Однозначно.
Влажность. Порошок набрал влагу. Частицы слипаются. Агрегаты не дают уплотниться. Плотность падает. Сушите порошок перед тестом. Если это допускается методикой. Или учитывайте влагу в расчете. Но лучше контролировать влажность на складе. Чтобы не было сюрпризов.
Настройка вибростенда. Если частота сбилась, результат будет неверным. Механизм износился? Пружина устала? Калибруйте оборудование. Регулярно. Не надейтесь на заводские настройки. Они сбиваются. В Самара на одном заводе так и было. Частота упала на 10%. Партию забраковали wrongly. Потом разбирались. 18 месяцев нервов. Расходы.
Человеческий фактор. Оператор устал. Не досыпал. Не выдержал время. Не почистил цилиндр. Ошибки случаются. Поэтому важен контроль со стороны мастера. Или автоматизация процесса. Чтобы человек только загружал порошок. А вибростенд делал остальное. Надежнее.
Главный совет: не гонитесь за рекордной плотностью. Нужна стабильность. Сегодня 4,5. Завтра 4,5. Послезавтра 4,5. Это лучше, чем сегодня 5,0, а завтра 4,0. Процесс любит предсказуемость. Точка.
Сегрегация при отборе проб. Если брать пробу только сверху мешка, она будет отличаться от пробы снизу. Крупные частицы выкатываются. Мелкие оседают. Отбирайте щупом. Из разных мест. Смешивайте. Только тогда проба репрезентативна. Иначе контроль фиктивный.
Сравнение с ГОСТ 19440-94 и другими нормами
ГОСТ 25279-93 не существует в вакууме. Для полного понимания свойств порошка его необходимо применять в связке с другими стандартами, регламентирующими иные виды плотности. Путаница здесь дорого стоит. Особенно при заключении контрактов.
Ниже приведена сравнительная таблица, которая поможет разграничить сферы применения. Обратите внимание на измеряемые параметры. Это ключевое различие.
| Параметр | ГОСТ 25279-93 (Плотность после утряски) | ГОСТ 19440-94 (Насыпная плотность) | ГОСТ 23478-79 (Пикнометрическая) |
|---|---|---|---|
| Назначение | Оценка уплотняемости при вибрации, расчет объемов дозирования | Оценка способности к свободному заполнению объема без внешнего воздействия | Определение истинной плотности материала частиц (без учета межчастичных пор) |
| Метод | Уплотнение на вибростенде | Свободная засыпка | Вытеснение жидкости (керосина) |
| Что характеризует | Технологические свойства, сыпучесть | Исходные сыпучие свойства | Материал частиц, пористость самих частиц |
| Значение | Выше, чем насыпная плотность | Минимальное из всех | Максимальное, теоретическое |
Как видно из таблицы, каждый метод дает свою ценную информацию. Например, значительная разница между насыпной плотностью и плотностью после утряски говорит о хорошей прессуемости порошка. Он хорошо уплотняется. А сравнение плотности утряски с пикнометрической позволяет косвенно судить о форме частиц: сферические порошки имеют меньшую разницу между этими величинами, чем порошки дендритной или игольчатой формы. Физика.
ГОСТ 19440-94 (насыпная плотность) — это еще один сосед. Он показывает, сколько порошка влезет в объем без давления и вибрации. Это важно для расчета транспортировки. Сколько тонн влезет в вагон. Без этого знания логисты будут гадать. Пробовать наугад. Это убытки. Стоимость перевозки.
ГОСТ 23478-79 (пикнометрическая) — это про сам материал. Железо есть железо. Его плотность 7,8 г/см³. Но порошок состоит из частиц и пор. Пикнометр измеряет плотность самого металла, игнорируя поры внутри частиц. Это эталон. Сравнивая с ним утряску, мы понимаем, сколько воздуха осталось в порошке даже после уплотнения.
Есть еще ГОСТ 25280-90. Он про уплотняемость под давлением. Это уже прессование. 25279 — до прессования, только вибрация. Цепочка: Порошок (19440) -> Утряска (25279) -> Прессование (25280) -> Изделие. Каждый этап свой контроль. Не путайте.
В международной практике есть ISO 3923. Он тоже про плотность утряски. Методы схожи. Но могут быть различия в параметрах вибрации. При сравнении данных разных стандартов нужна осторожность. Прямое сравнение может быть некорректным. Если вы работаете на экспорт, придется изучать и ISO. Но принцип один. Вибрация уплотняет.
Для специалистов ОТК важно иметь под рукой актуальные тексты стандартов. ГОСТы могут обновляться. Хотя 25279-93 живет давно, статус документа нужно проверять. Не работайте по отмененным нормам. Это риск при аудите. Проверено.
Иногда в техзадании пишут просто «контроль плотности». Уточняйте, какой именно параметр нужен. Утряска? Насыпная? Все сразу? От этого зависит комплектация лаборатории. И бюджет. Цена вопроса.
Корреляция параметров. Обычно обратная: высокая текучесть часто сопутствует хорошей уплотняемости, но не всегда. Прямой корреляции нет. Порошок может хорошо течь, но плохо прессоваться, и наоборот. Нужно смотреть комплексно. Один параметр не дает полной картины. Как пазл.
Бюджет на организацию лаборатории и окупаемость
Внедрение контроля по ГОСТ 25279-93 требует ресурсов. Нужно понимать, во что это выльется. Не только в закупку вибростенда. Это персонал, помещение, расходники, время. Давайте прикинем структуру затрат. Инвестиции.
Оборудование. Вибростенд — основная статья. Хороший вибростенд стоит денег. Но это разовая покупка. Служит долго. Плюс цилиндры. Они бьются. Нужно иметь запасные. Бюджет на оснащение лаборатории может варьироваться. Зависит от класса точности. Не стоит брать самое дешевое. Скупой платит дважды. Особенно в метрологии. Расходы.
Расходные материалы. Растворители для очистки, салфетки, перчатки. Это постоянные расходы. Их нужно закладывать в себестоимость контроля. За год набегает ощутимая сумма. Если считать по-честному. Стоимость владения.
Персонал. Лаборант должен быть обучен. Не просто знать формулу, а понимать физику процесса. Почему вибрация важна? Почему время выдержки нужно? Обучение стоит денег. Время на адаптацию тоже. Ошибки новичков могут дорого обойтись. Поэтому наставничество обязательно. Без вариантов.
Время цикла. Испытание плотности утряски — это время. Подготовить, засыпать, потрясти 6 минут, досыпать, взвесить, посчитать. Если поток партий большой, нужен пост контроля. Это узкое место. Нужно оптимизировать процесс. Может быть, выборочный контроль вместо сплошного. Но это риск. Решение за главным технологом. Баланс между скоростью и качеством.
Окупаемость. За счет чего возвращается эта цена? За счет снижения брака на прессовании. Если вы запустили в пресс порошок с нестабильной плотностью, вы испортили деталь и износили инструмент. Контроль на входе экономит эти ресурсы. Считали на объекте — 18 месяцев вышло на полную окупаемость системы контроля. Потом чистая экономия. Бюджет.
Где купить оборудование? Вопрос риторический. Есть специализированные поставщики лабораторного оборудования. Важно наличие поверки и сервиса. Если вибростенд сломается в разгар плана, производство встанет. Сервисная поддержка критична. Поставщики должны быть надежными. Не ищите самых дешевых. Ищите тех, кто на связи. Купить можно много где. Главное — сервис. Стоимость обслуживания.
В целом, организация контроля — это вопрос дисциплины. Можно иметь лучший вибростенд и получать плохие данные. Если нет системы. Документы, инструкции, журналы. Всё должно работать как часы. Тогда и бюджет будет оправдан. Точка.
Экономия на контроле — это иллюзия. Брак на выходе стоит дороже. Переделка, утилизация, потеря клиента. Это реальные убытки. Контроль — это страховка. Цена страховки меньше цены потери. Логично.
Вопросы специалистов по входному контролю
Можно ли использовать старый цилиндр? Если объем в допуске — можно. Но проверьте калибровку. Замерьте водой. Если вышел за допуск — в утиль. Точность важнее экономии на посуде.
Что делать, если порошок слипся? Значит, влажность высокая. Сушите. Или меняйте условия хранения. Но для теста нужен сыпучий порошок. Иначе результат неверный. Пересушивать тоже нельзя. Окисление.
Как часто проверять калибровку вибростенда? Раз в год по графику. Но если были удары или перегрузки — внепланово. Внутренний контроль частоты каждый месяц. Тахометром. Это правило хорошего тона.
Нужно ли хранить образцы после измерения? Если партия принята — можно утилизировать. Если есть спор — храните до разрешения. В сухом месте. Чтобы не окислились. Порошок железа ржавеет быстро.
Может ли оператор влиять на результат? Да. Человеческий фактор. Усталость, невнимательность. Поэтому важна автоматизация там, где можно. Вибростенд с таймером. Исключает ошибку времени. Ошибки при тайминге случаются часто. Проверяли.
Влияет ли влажность воздуха в лаборатории? Да. Для гигроскопичных порошков критично. Контролируйте влажность. Кондиционер или осушитель. Иначе данные будут плавать от сезона к сезону. Летом одно, зимой другое. Непорядок.
Можно ли ускорить процесс утряски? Нет. 6 минут — это стандарт. Ускорите — порошок не успеет уложиться. Замедлите — потеряете производительность. Но точность важнее. Не сокращайте время.
Заключение
ГОСТ 25279-93, несмотря на свой возраст, остается актуальным, точным и практичным стандартом. Его корректное применение на участке входного контроля позволяет отсекать некачественное сырье на самой ранней стадии, экономя тем самым значительные ресурсы на последующих переделах и прессовании. Понимание его принципов, ограничений и тонкостей — признак высокой технологической культуры производства и надежный залог стабильного выпуска качественной продукции порошковой металлургии.
Не бойтесь сложных методик. Бойтесь незнания. Изучите стандарт. Внедрите его. Настройте процесс. И результат не заставит себя ждать. Качество — это не случайность. Это система. И этот ГОСТ — часть этой системы. Используйте его wisely. Без вариантов.
Помните, что плотность утряски — это мост между порошком и изделием. Если мост хрупкий, конструкция рухнет. Стройте надежно. Контролируйте каждый шаг. И тогда брак останется в прошлом. Так-то да.
