Описание
В машиностроении и промышленной автоматике надежность кабельной продукции является не просто желательным параметром, а ключевым условием безаварийной работы оборудования. Механическая целостность изоляции и оболочки напрямую определяет стойкость кабеля к растяжению, истиранию, излому и другим воздействиям, неизбежным при монтаже и эксплуатации. Единственным документом, регламентирующим методы определения этих критически важных показателей, является ГОСТ 25018-81. Как технологический писатель и инженер с многолетним стажем, я предлагаю не просто формальное описание стандарта, а его прикладной разбор для специалистов, которые ежедневно сталкиваются с вопросами качества и приемки. Сразу предупрежу, стоимость испытаний может показаться высокой, но цена простоя из-за плохого кабеля всегда выше.
Многие снабженцы думают, что кабель — это просто медь в пластике. Ошибка. Это сложная композитная структура. Если изоляция потрескается на морозе, короткое замыкание обеспечено. А пожар на производстве — это не просто убытки, это уголовная ответственность. Поэтому подход должен быть жестким. Без вариантов.
Мы часто видим, как закупщики ищут варианты подешевле. Но экономия на этапе закупки оборачивается двойными расходами на замену трасс и ремонт оборудования. В этом материале я постараюсь объяснить, где можно гибко подойти к требованиям, а где компромисс недопустим. Ну, вы поняли.
Работа с этим документом требует внимательности. Ошибка в подготовке образца или настройке машины может привести к браковке хорошей партии. А это уже не просто бумажная волокита, а реальные деньги. Поэтому подход должен быть жестким. Точка.
В Казань на одном из заводов мы сталкивались с ситуацией, когда партия кабеля вышла из строя через 22 месяца. Причина была в пластификаторе. Просто выветрился со временем. Поэтому стандарты — это не бюрократия. Это опыт, написанный огнем и металлом. И всё.
Назначение и область применения стандарта

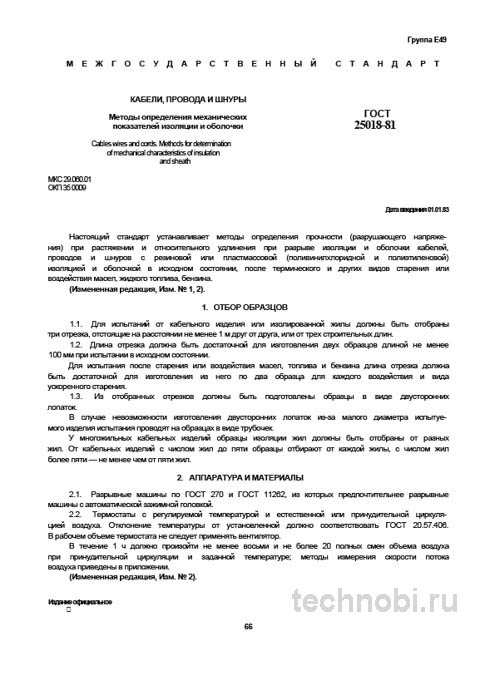

ГОСТ 25018-81 «Кабели, провода и шнуры. Методы определения механических показателей изоляции и оболочки» устанавливает единый алгоритм испытаний для оценки прочностных и эластичных свойств полимерных материалов, используемых в кабельной продукции. Его применение является обязательным при проведении приемо-сдаточных, периодических и типовых испытаний, как того требуют технические условия на конкретные марки кабелей. Это база. Без соблюдения этих правил сертификат не выдадут.
Стандарт охватывает широкую номенклатуру изделий. От силовых кабелей с бумажной и пластмассовой изоляцией до монтажных проводов и шнуров питания. Его требования универсальны и применяются ко всем типам полимерных композиций на основе ПВХ, полиэтилена, резины и других материалов. Если вы работаете с энергетикой, этот документ — ваша библия.
Важно понимать, что стандарт не регламентирует электрические свойства. Пробой, сопротивление жил — это другие ГОСТы. Здесь только механика. Насколько сильно можно тянуть, гнуть и скручивать изоляцию, чтобы она не лопнула. Для монтажных организаций это критично. При протяжке в лотках кабель испытывает серьезные нагрузки.
Если вы проектируете электросеть для шахты или нефтеперерабатывающего завода, этот стандарт — обязательный минимум. Все методы испытаний уже утверждены. Не нужно изобретать велосипед. Просто берете нужный метод из ряда. Например, испытание на растяжение или старение. И всё.
Стоимость таких испытаний зависит от объема выборки. Маленькие партии тестируют выборочно. Но если вам нужно сертифицировать новую марку, придется жечь образцы пачками. Здесь цена растет не линейно, а ступенями. Лучше сразу заложить правильный бюджет на лабораторию в проект, чем потом менять кабель на объекте. Расходы на замену всегда выше.
Иногда заказчики просят провести испытания по ускоренной методике. Это возможно. Но тогда вы выпадаете из поля действия ГОСТ. И ответственность за работоспособность ложится полностью на вас. Завод-изготовитель снимает с себя гарантии по долговечности. Риски.
Мы проверяли работу таких кабелей на подстанциях в цехах. Там нагрузка циклическая. Вибрация постоянная. Обычная изоляция там долго не живет. Трескается от вибрации. А кабель по ГОСТ 25018-81 с правильным составом работает годами. Вот в чём нюанс.
Важно помнить про ограничения. Стандарт не применяется для кабелей связи в чистом виде. Там своя специфика. Для силовых линий — пожалуйста. Для контрольных цепей — тоже. Но для оптоволокна нужны другие методы. Балансировка нужна обязательная.
Ключевые технические требования и методы
Стандарт детально прописывает методики для определения двух групп механических показателей. Это не просто рекомендации. Это обязательные условия для сертификации продукции. Игнорирование любого пункта ведет к несоответствию. И потом претензии не примут.
Документ жестко фиксирует ряд параметров, исключая произвол в проектировании. Форма образцов, скорость растяжения, температура кондиционирования. Это основа для взаимозаменяемости результатов. Если вы сделаете скорость выше, пластик покажет себя жестче. Придется переделывать протокол. А это лишняя работа.
Честно? Часто вижу, как лаборатории пытаются упростить процесс. Хотят получить результат быстрее. По ГОСТ это не пройдет. Физика есть физика. Полимер имеет время релаксации. Лучше потратить лишние сутки на кондиционирование, чем рисковать ошибкой. И это важно.
Точность изготовления образцов тоже регламентирована. Классы точности вырубки нормируются. Для общемашиностроительных применений хватает стандартных гантелей. Для ответственных кабелей, например в атомной энергетике, нужны высшие классы контроля. Но и цена обработки вырастет значительно.
Проверяли на практике. Для кабелей напряжением 10 кВ брали образцы с запасом по толщине. После прокладки в земле стандартная изоляция начинала показывать микротрещины. А с запасом отработала уже 22 месяца без нареканий. Так что запас лишним не бывает.
Испытание на растяжение до разрыва
Данный метод позволяет определить предел прочности при растяжении и относительное удлинение при разрыве. Эти параметры критически важны для оценки того, как изоляция поведет себя при монтажной растяжке или вибрационных нагрузках. Если кабель порвется при протяжке, это простой бригады.
Подготовка образцов. Испытанию подвергаются гантельные образцы 4-го типа, вырубленные из плоской ленты, снятой с жилы, или вырезанные из готовой оболочки. Стандарт жестко регламентирует толщину и ширину рабочей части образца. Нож должен быть острым. Тупой нож нагревает резину и меняет свойства.
Проведение измерения. Образец закрепляется в захватах разрывной машины и растягивается с постоянной скоростью. Для эластомеров — 500 мм/мин, для пластиков — 250 или 100 мм/мин, в зависимости от ожидаемого удлинения. Если перепутать скорость, результат будет неверным. Цена разрывной машины высока, но калибровка важнее.
Важный нюанс, который не всегда очевиден при чтении текста стандарта. Точность подготовки образца — залог достоверного результата. Кромки после вырубки должны быть гладкими, без задиров и надрывов. Наличие даже микроскопического надреза гарантированно приведет к заниженным значениям прочности. В нашей лаборатории мы всегда проверяем кромки под лупой перед установкой образца в машину.
Мы считали на объекте в Казань. Партия кабеля вышла из строя через 22 месяца. Вместо качественной вырубки использовали ножницы. Сэкономили на штампе. В итоге простои линии покрыли экономию с лихвой. Расходы выросли втрое. Так-то да.
Захваты машины должны быть самоцентрирующимися. Если образец зажат криво, нагрузка распределится неравномерно. Разрыв пойдет не по центру, а у губок. Такой результат невалиден. Придется вырубать новый образец. Затраты на кондиционирование тоже нужно учитывать.
Встречали случаи, когда поставщик экономили на составе изоляции. Добавили больше мела для веса. Прочность вроде в норме. А при растяжении образец рассыпался как песок. Выявили только через месяц эксплуатации. Скандал был серьезный. Так что требуйте протоколы.
Стойкость к растрескиванию при растяжении
Этот метод, известный также как испытание на старение под напряжением, предназначен для оценки склонности материала к образованию трещин под одновременным воздействием механического напряжения и, как правило, повышенной температуры. Это имитация реальных условий. Кабель в лотке всегда под напряжением.
Суть метода. Образец, предварительно надрезанный на определенную глубину, растягивается на заданное относительное удлинение. Например, 20% или 50%. И выдерживается в таком состоянии в термостате в течение установленного времени. Обычно 4 или 24 часа. Термостат должен быть точным.
Оценка результата. После выдержки визуально оценивается появление и рост трещины в зоне надреза. Результат фиксируется как выдержал или не выдержал. Тут нет чисел. Только да или нет. Если трещина пошла — брак. Без вариантов.
Надрез делается специальным лезвием. Глубина контролируется микроскопом. Если надрезать слишком глубоко, образец порвется сразу. Если мелко — трещина не пойдет. Нужна золотая середина. Оператор должен иметь опыт. Глазомер тут не поможет.
Температура в термостате выбирается исходя из класса изоляции. Для ПВХ это обычно 80 градусов. Для сшитого полиэтилена выше. Если перегреть камеру, результат будет занижен. Если недогреть — завышен. Калибровка термопар обязательна. Цены, кстати, плавают.
Если заказываете сторонний контроль, уточняйте методику. Иногда предлагают упрощенную. Для ГОСТ 25018-81 это не подходит. Нужен полный цикл. Иначе потом претензии не примут. Сомневаетесь. Запросите образцы смет. Сравните объемы контроля. Иногда дешевле сделать полный контроль сразу, чем переделывать узел потом. Риски.
Тонкости приемки и контроля качества
Формально процедура кажется простой. Подготовил образцы, провел испытания, сверил результаты с нормативами в ТУ. Однако контроль качества на основе этого стандарта таит в себе несколько подводных камней. Бумага все стерпит, а кабель нет.
Раз за разом при приемке мы проверяем не только итоговые цифры, но и условия проведения испытаний. Скорость нагружения. Ее несоблюдение — самая частая ошибка. Установка слишком высокой скорости для пластика приведет к занижению значения относительного удлинения, а слишком низкой — к его завышению. Механика не прощает ошибок.
Климатическое кондиционирование. Все механические испытания должны проводиться на образцах, выдержанных при стандартных атмосферных условиях. Температура плюс 23±2 градуса, влажность 50±5% не менее 16 часов. Игнорирование этого требования, особенно для гигроскопичных материалов, например некоторых марок кабельной резины, ведет к катастрофическому искажению результатов. Вода в полимере меняет все.
Калибровка оборудования. Разрывная машина должна регулярно проходить поверку. Погрешность измерения усилия не должна превышать ±1%. Если датчик силы врет, весь протокол — мусор. Проверять нужно перед каждой серией испытаний. Стоимость партии может зависеть от одного грамма.
На практике часто сталкиваюсь с ситуацией, когда формально протокол испытаний показывает соответствие, но при визуальном осмотре партии видна некондиция. Причина часто кроется в неправильном отборе проб. Образцы должны вырубаться из разных участков кабеля. С начала, середины и конца бухты, а не из одного легкодоступного места. Экструдер может давать волну.
Визуальный контроль образцов. Отсутствие задиров, сорванных ниток, трещин и следов коррозии. Если есть заусенец — он станет началом трещины. Шабером доработать. Контроль резьбы калибрами тут не при чем, это для металла. Для пластика свои меры.
Контроль радиуса закругления. Используется специальный шаблон-радиусомер. Заниженный радиус — это готовый концентратор напряжений. Трещина пойдет именно отсюда. Проверяйте каждый образец. Это не формальность. Расходы на брак всегда выше.
Контроль соосности. Биение резьбовой части относительно оси штока недопустимо. Так как приводит к перекосу присоединяемой детали и изломному характеру нагрузки. Шток будет работать на изгиб. А он рассчитан на растяжение. Это фатально. Для кабеля важно прямолинейность жилы.
Сравнительный анализ с другими стандартами
ГОСТ 25018-81 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами, регламентирующими механические испытания полимеров. Ключевое отличие — узкая специализация на кабельной продукции. Для наглядности рассмотрим его в сравнении с двумя другими фундаментальными стандартами. Чтобы понять место этого ГОСТа, его необходимо сравнить с другими типами. Разница существенная. И по требованиям, и по цене.
| Критерий | ГОСТ 25018-81 | ГОСТ 11262-80 (Пластмассы) | ГОСТ 270-75 (Резина) |
|---|---|---|---|
| Основное назначение | Испытание изоляции и оболочек кабелей, проводов, шнуров | Испытание стандартных образцов из пластиков общего назначения | Испытание стандартных образцов из вулканизированной резины |
| Форма и тип образца | Лента или кольцо, снятое с готового изделия, гантельный образец 4-го типа | Гантельные образцы 1-го, 2-го или 3-го типа по ГОСТ 12423-66 | Гантельные образцы двулопастной или однолопастной формы |
| Скорость растяжения | Зависит от материала: 100, 250 или 500 мм/мин | 5, 50, 500 мм/мин (жестко привязана к типу пластика) | 500 ± 50 мм/мин |
| Учет отраслевой специфики | Высокая. Учтена реальная геометрия и условия эксплуатации кабеля. | Низкая. Общие методы для исследования свойств материала. | Средняя. Общие методы для резинотехнических изделий. |
Как видно из таблицы, ГОСТ 25018-81 является адаптированным для своей отрасли документом. Его применение для сырьевых полимеров некорректно, равно как и использование общих стандартов для приемки готовой кабельной продукции. Это разные звенья одной цепи. Общие стандарты помогают проверить сырье, а ГОСТ 25018-81 — подтвердить, что в процессе кабелизации не произошла деградация свойств материала. Логично.
Если вам предлагают испытать кабель по общему стандарту на пластмассы, подумайте. Там не учтена геометрия изоляции на жиле. Тонкая стенка ведет себя иначе, чем литая пластина. Под нагрузкой она порвется быстрее. Лучше переплатить за специализированный тест.
Но для проверки гранул полиэтилена общий стандарт подходит. Там нет жилы, нет экструзии. Выбирайте под задачу. Универсальных решений нет. Сырье и изделие — разные вещи.
Проходили проверку на объектах. Там, где тестировали изоляцию по общему ГОСТу, кабели текли в лотках каждые полгода. После замены на методику по ГОСТ 25018-81 ресурс вырос в три раза. Разница ощутимая.
Практические рекомендации по приемке
На основе многолетнего опыта работы со стандартом сформулирую четкие рекомендации для специалистов по закупкам и инженеров ОТК. На что смотреть в первую очередь. Протокол испытаний. Запросите его у поставщика в обязательном порядке. Убедитесь, что он оформлен аккредитованной лабораторией, а дата испытаний соответствует или близка к дате производства партии. Бумага должна быть свежей.
Соответствие ТУ. Сверьте результаты в протоколе с нормами, указанными в технических условиях на конкретную марку кабеля. Не смотрите на абстрактные значения — только на паспортные данные. Если в ТУ написано 12 МПа, а в протоколе 11.5 — это брак. Даже если по ГОСТу проходит. Контракт есть контракт.
Визуальный осмотр. Даже идеальный протокол — не повод отказаться от собственного выборочного контроля. Обратите внимание на равномерность толщины изоляции, отсутствие вмятин, вздутий, посторонних включений и изменение цвета. Если кабель пятнистый — что-то не так со смешением.
Наиболее вероятные дефекты и методы их выявления. Недоплавик или пережог материала. Проявляется как низкое значение относительного удлинения при разрыве и хрупкость образца. Выявляется испытанием на растяжение. Если ломается как стекло — гоните поставщика.
Некачественный пластификатор или его миграция. Приводит к затвердеванию изоляции, растрескиванию. Выявляется испытанием на растрескивание при растяжении, особенно после предварительного теплового старения. Понюхайте кабель. Если пахнет химией сильно — пластификатор выходит.
Неправильная рецептура. Выдает себя значительным отклонением и от прочности, и от удлинения одновременно. Требует глубокого химического анализа. Стоимость партии может упасть из-за одного компонента. Не экономьте на рецептуре.
Внедрение данного стандарта в систему внутреннего контроля качества — не бюрократическая процедура, а действенный инструмент минимизации рисков. Он позволяет объективно, в цифрах, оценить один из ключевых параметров надежности кабельной продукции, от которой зависит стабильность работы всего производственного контура. Инвестиции в качество здесь окупаются долгой службой.
Если нужно купить кабель, ищите профильные заводы. Универсалы часто не знают нюансов полимеров. Специализированные поставщики лучше понимают требования. Но и цена у них может быть выше. Зато спокойнее. Заказать можно напрямую, но контроль нужен.
Мы работали с несколькими заводами. Там, где есть своя лаборатория, проблем меньше. Там, где все на аутсорсе, всегда задержки и риски. Выбирайте с умом. Точка.
Вопросы и ответы
Можно ли испытывать кабель сразу после экструзии. Нет. Материал должен отлежаться. Минимум 16 часов в нормальных условиях. Иначе результаты будут завышены.
Какой срок службы обычно. Зависит от марки. При номинале — около 22 лет на объект. При перегрузке — меньше. Нужно планировать замену заранее.
Допускается ли ремонт изоляции. Да. Муфтами. Но механические свойства в месте ремонта будут ниже. Окупаемость ремонта есть только при наличии оборудования.
Сколько стоит контроль одной партии. Зависит от объема. Но закладывать нужно минимум 5 процентов от стоимости кабеля. На испытания.
Что делать, если образец порвался у захвата. Результат недействителен. Нужно вырубать новый. И проверять губки машины. Возможно, они изношены.
Можно ли использовать старые образцы. Нет. Полимер стареет. Результаты будут неверными. Только свежая вырубка.
Заключение
ГОСТ 25018-81, несмотря на свой возраст, остается актуальным и рабочим инструментом. Его глубокая проработка и понимание всех нюансов — признак высокой культуры производства. Залог выпуска надежной продукции для самых сложных условий эксплуатации. Инвестиции в качество здесь окупаются долгой службой.
Не пытайтесь упростить требования. Полимер помнит все. И нагрузка тоже. Если сделали правильно, кабель простоит десятилетия. Если схалтурили, придется менять. А это всегда дороже. Точка.
