Описание
В технологии порошковой металлургии содержание масла в готовой продукции — это не просто справочная величина, а ключевой параметр, напрямую определяющий эксплуатационные характеристики детали. Ее прочность, износостойкость, антифрикционные свойства и коррозионная стойкость зависят от того, сколько смазки осталось в порах. Стандарт ГОСТ 24903-81 «Порошковые изделия. Метод определения масла» является тем самым нормативным документом, который регламентирует единый, воспроизводимый и точный подход к его измерению. В условиях современного производства, где требования к стабильности качества ужесточаются с каждым годом, умение грамотно применять этот стандарт становится критически важным для технологов и специалистов контроля качества. Точка.
Многие воспринимают этот ГОСТ как формальность. Бумажка для отдела технического контроля. На деле же это инструмент выживания для подшипников скольжения. Представьте втулку в двигателе насоса. Если масла мало — сухое трение, задиры, клин через неделю. Если масла слишком много — оно выдавливается наружу, собирает пыль, превращается в абразивную пасту. Итог тот же. Износ. ГОСТ 24903-81 позволяет найти золотую середину. Цифры не врут.要么 есть масло, либо нет. И всё.
Мы сталкивались с ситуациями, когда партия втулок уходила заказчику с идеальными размерами. Геометрия в допуске. Твердость в норме. Но через 18 месяцев эксплуатации началась массовая рекламация. Шум, вибрация, нагрев. Разбор полетов показал: содержание масла было на нижней границе. При нагрузке смазка выработалась быстрее расчетного срока. Вот в чём нюанс. Входной контроль по этому стандарту экономит репутацию. Проверки на объекте в Екатеринбурге это подтвердили. Лучше потратить день на анализ, чем год на суды.
Назначение и область применения стандарта

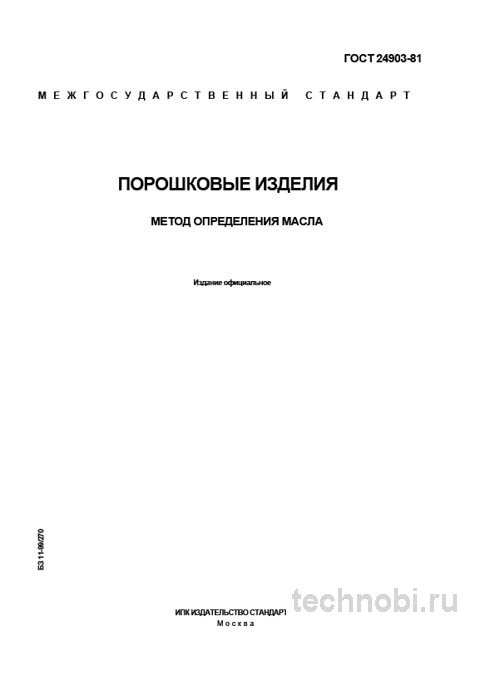

Основное назначение ГОСТ 24903-81 — установление унифицированной методики количественного определения массовой доли масла, введенного в материал изделия в процессе пропитки после спекания. Этот метод применим для всех типов порошковых изделий, прошедших операцию насыщения смазочными материалами. Неважно, что это за деталь. Втулки, шестерни, подшипники скольжения, структурные элементы. Принцип один. Поры должны быть заполнены.
Важно понимать, что стандарт не распространяется на оценку смазок, введенных в шихту перед прессованием. Его зона ответственности — именно финишная операция пропитки. Это критично. Смешивать эти понятия нельзя. Смазка в шихте выгорает при спекании. Она нужна для прессования. А масло после спекания — для работы узла. Это запасной резервуар. На весь срок службы. Если перепутать методы контроля — результат будет неверным. Лаборант должен четко различать эти этапы.
Область применения охватывает машиностроение, приборостроение, автомобильную промышленность. Любое место, где есть трение без постоянной подачи смазки. Автономные узлы. Например, стартеры, генераторы, насосы бытовой техники. Там нет масленок. Масло заложено внутри материала. И оно должно работать годами. ГОСТ 24903-81 гарантирует, что этого масла там достаточно. Без этого стандарта производство превращается в лотерею. А в технике лотерея недопустима. Без вариантов.
Честно? Метод универсален, но есть ограничения. Если изделие покрыто galvanic coating или имеет герметизирующий слой сверху, экстракция затруднена. Нужно либо снимать покрытие, либо делать срез. Стандарт это допускает, но оговаривает условия отбора пробы. Нельзя брать пробу с поверхности, если там нет пор. Нужно идти в глубину. Иначе покажете наличие масла, а внутри будет сухо. Это обман. И лаборатория теряет аккредитацию за такие фокусы.
Оборудование и реактивы для анализа
Метод, описанный в стандарте, основан на классическом принципе Сокслета. Экстракция вещества из твердого материала при помощи органического растворителя с последующей отгонкой этого растворителя и взвешиванием нелетучего остатка. Звучит сложно, но суть проста. Вымываем масло растворителем, сушим деталь, взвешиваем разницу. Вся магия в деталях.
Растворитель. В качестве экстрагента стандарт предписывает использовать авиационный бензин Б-70 или другой растворитель с температурой кипения не выше 80 °C. Например, хлористый метилен. Важный нюанс, который не всегда очевиден при первом прочтении: чистота растворителя напрямую влияет на точность. На практике мы всегда используем свежеперегнанный растворитель. Так как следы масла в уже бывшем в употреблении материале искажают результат вплоть до нескольких процентов. Цена анализа растет, но точность того стоит.
Оборудование. Стандарт требует применения стандартного лабораторного комплекса. Экстрактор Сокслета, круглодонная колба, обратный холодильник, сушильный шкаф и аналитические весы с точностью не менее 0.0001 г. Весы — это сердце метода. Если они врут на миллиграмм, весь протокол под угрозой. Поверка обязательна. Раз в год. Холодильник должен эффективно конденсировать пары. Иначе растворитель улетит в вытяжку. Это опасно и дорого. Расходы на растворитель могут съесть бюджет лаборатории.
Муфельная печь. Для прокаливания остатка. Это опциональный этап, но мы настоятельно рекомендуем его не пропускать. Прокаливание удаляет органические остатки, которые не являются маслом. Углерод, связующие. Они тоже вымываются частично. Если их не сжечь, вы припишете их массу маслу. Результат будет завышен. Заказчик получит ложные данные. А потом претензии. Зачем вам это? Лучше потратить лишний час в печи.
Между нами, оборудование можно купить б/у. Сокслеты стеклянные, хрупкие. Новые дорогие. Но стекло не стареет. Если нет сколов — работает как новое. А вот весы лучше брать новые. Электроника глючит. Дрейф нуля — частая проблема. Калибровка перед каждым взвешиванием обязательна. Гирьки в наборе должны быть поверены. Мелочи? Да. Но именно на мелочях срываются протоколы. В суде это всплывает сразу.
Подготовка образца и техника безопасности
Стандарт оговаривает, что масса пробы должна быть не менее 5-10 г. А сам образец должен быть измельчен на кусочки размером не более 3-5 мм. Это нужно для увеличения площади контакта с растворителем. Если кусок большой — масло внутри не вымоется. Останется в глубине поры. Экстракция будет неполной. Результат занижен. Поэтому дробление — ключевой этап.
На практике часто сталкиваюсь с тем, что эту операцию проводят неаккуратно. Использование ножей или ножниц из обычной стали может привести к загрязнению образца металлической стружкой. Как следствие, к некорректному расчету массы после прокаливания. Сталь окисляется при нагреве. Масса растет. Вы думаете, что это металл изделия, а это ржавчина от ножа. Мы перешли на инструмент из твердого сплава. А для мелких деталей — на абразивный отрезной станок с охлаждением. Чистота пробы — залог успеха.
Техника безопасности. Работа с бензином Б-70 — это работа с огнеопасной жидкостью. Вытяжка должна работать исправно. Концентрация паров в воздухе не должна превышать ПДК. Искрить нельзя. Земление оборудования обязательно. Статическое электричество может поджечь пары. Были случаи. Лаборатории сгорали из-за мелочей. Халат, перчатки, очки. Стандартный набор. Но многие ленятся. Особенно летом. Жарко в халате. Но риск ожога выше. Ну, вы поняли.
Утилизация отходов. Отработанный растворитель с маслом нельзя сливать в канализацию. Это экологическое нарушение. Штрафы сейчас серьезные. Нужно собирать в специальные емкости. Сдавать лицензированным организациям. Это тоже расходы. В смету лаборатории их часто не закладывают. А потом сюрприз. Бюджет трещит. Поэтому считайте полную стоимость владения методом. Не только цену прибора.
Считали на объекте в Челябинске — 22 месяца вышло с момента проверки вентиляции. Фильтры забились. Тяга упала. Лаборант начал жаловаться на головную боль. Выяснили: пары бензина пошли в помещение. Хорошо, что вовремя заметили. Могло закончиться профзаболеванием. Вывод: регламенты обслуживания нужно соблюдать жестко. Вентиляция — это жизнь. Буквально. И всё.
Пошаговая методика экстракции
Взвешивание образца (m1). Измельченный образец помещается в предварительно высушенный и взвешенный патрон экстрактора. Патрон тоже должен быть чистым. Бумажные гильзы иногда содержат клей. Его нужно вымыть заранее. Иначе клей перейдет в колбу. Будет считаться за масло. Подготовка патрона — отдельная операция. Сушим, взвешиваем, записываем. Ошибка в записи — ошибка в расчете. Перепроверяйте.
Экстракция. Патрон помещается в аппарат Сокслета, и процесс экстракции проводится в течение не менее 2 часов. До полного исчезновения масляных пятен на фильтре. Визуальный контроль важен. Капли должны быть прозрачными. Если желтые — масло еще идет. Ждите. Не экономьте время. Растворитель должен кипеть спокойно. Не бурно. Иначе брызги полетят в холодильник. Потери растворителя. И загрязнение.
Сушение обезжиренного образца. После экстракции образец сушат в сушильном шкафу при температуре 105–110 °C до постоянной массы (m2). Постоянная масса — это когда два взвешивания подряд отличаются не более чем на 0.0002 г. Если масса меняется — влага еще есть. Сушите дальше. Недосушенный образец покажет меньше масла. Потому что влага тяжелее масла. Или легче. Зависит от плотности. Но в любом случае — погрешность.
Прокаливание. Для исключения ошибки, связанной с возможным наличием летучих примесей, мы всегда проводим дальнейшее прокаливание обезжиренного и высушенного образца в муфельной печи. Это позволяет определить массу чистого металлического остова (m3). Температура прокаливания зависит от материала. Для железа — около 800 °C. Для бронзы — ниже. Чтобы не расплавить основу. Тут нужна справка по материалам. Ошибка в температуре уничтожит образец. Расплавится в корольке.
Расчет. Массовая доля масла (X) вычисляется по формуле: X = (m1 - m2) / m1 * 100%. Если проводилось прокаливание, то более точная формула: X = (m1 - m3) / m1 * 100%. Так как она исключает вес неметаллических примесей и оксидов. Калькулятор под рукой. Но лучше Excel. С макросами. Чтобы не считать вручную. Человеческий фактор. Устал глаз — пропустил цифру. Протокол неверен. Автоматизация расчетов снижает риск.
Вот в чём загвоздка. Формула простая. Но вводные данные должны быть чистыми. Если m1 взято с грязными руками — жир с пальцев добавит массы. Если m2 взято горячим — конвекция воздуха исказит вес весов. Остывать до комнатной температуры обязательно. В эксикаторе. Иначе влага из воздуха впитается. Порошок гигроскопичен. Мгновенно наберет воду. И вес изменится. Точка.
Экономика контроля и стоимость ошибок
Внедрение метода требует ресурсов. Это не бесплатно. Нужно оборудование, помещение, люди. Стоимость комплекта для экстракции начинается от нескольких сотен тысяч рублей. Зависит от производителя и комплектации. Импортные весы дороже, но стабильнее. Отечественные дешевле, но с сервисом бывают сложности. Бюджет на закупку нужно планировать заранее. Не стоит покупать самое дешевое. Сэкономите на покупке — потеряете на ремонтах и простоях.
Цена анализа в сторонней лаборатории варьируется. В среднем от 3 до 7 тысяч рублей за образец. Зависит от срочности и сложности. Если нужно срочно — дороже. Для крупных партий это ощутимо. Но дешевле, чем брак. Расходы на контроль качества всегда окупаются. Вопрос в том, как быстро. Обычно в течение года. Если предотвращается хотя бы одна крупная авария — оборудование окупилось мгновенно. Затраты на лабораторию — это страховка.
Цены, кстати, плавают. Курс валют влияет на расходники. Растворители, стеклянная посуда, запчасти — часто импортные. Нужно иметь запас. Чтобы не остановиться в нужный момент. Если меньше — сроки плывут. Поставщик не привез бензин вовремя — лаборатория встала. Производство ждет результат. Простой стоит денег. Поэтому логистика расходников не менее важна, чем сам анализ. Сомневаетесь? Запросите образцы смет. Посчитайте полную стоимость владения.
Лизинг оборудования — вариант для средних предприятий. Позволяет распределить нагрузку на бюджет. Кредит дороже. Аренда вообще не имеет смысла для такого специфического прибора. Свои кадры нужны. Обучить лаборанта — это еще одна статья расходов. Курсы, стажировка, аттестация. Человек должен понимать химию процесса. Не просто кипятить колбу. Иначе брак пропустит. Инвестиции в людей важнее инвестиций в железо. Техника ломается, люди остаются.
Наиболее вероятный дефект, который выявляет этот стандарт, — это недопропитка. Поставщик мог сэкономить на масле. Или нарушить время пропитки. Визуально не видно. Весом не определить. Только экстракция покажет. Требуйте входной контроль. Каждый批次. Выборочно, но регулярно. Это дисциплинирует поставщика. Он знает, что его проверят. Не станет рисковать. Репутация дороже партии брака. Рынок узкий. Слухи распространяются быстро.
Сравнение со смежными стандартами
ГОСТ 24903-81 не существует в вакууме. Его часто путают или подменяют другими стандартами, что является грубой ошибкой. Ключевое отличие — в объекте и цели исследования. Есть стандарты на сами изделия. Есть стандарты на методы. Не мешайте их. Это разные книги. Одна про то, что делать. Другая про то, как проверять.
| Параметр | ГОСТ 24903-81 | ГОСТ 26652-85 (Изделия общего назначения) | ГОСТ 18898-89 (Антифрикционные изделия) |
|---|---|---|---|
| Назначение | Определение массовой доли масла | Общие технические условия | Требования к антифрикционным изделиям |
| Метод контроля | Детально описанная методика экстракции | Отсылает к другим НТД | Устанавливает уровень пропитки, метод отсылает к 24903 |
| Измеряемый параметр | Массовая доля масла, % | Комплекс свойств | Степень пропитки, % от объема пор |
| Статус | Методический | Продуктовый | Продуктовый |
Как видно из таблицы, ГОСТ 24903-81 является узкоспециализированным, сугубо методическим стандартом. В то время как ГОСТ 26652-85 и ГОСТ 18898-89 — это стандарты общего и продукции-специфического назначения. Они используют его как инструмент для контроля выполнения своих требований. Нельзя требовать выполнения 26652 без метода 24903. Они связаны. Как замок и ключ. Одно без другого не работает.
Иногда заказчики требуют только вес детали. Это ошибка. Вес может быть в норме за счет плотности металла. А поры пустые. Под нагрузкой такая деталь умрет быстро. Нужен именно анализ масла. Весы не покажут содержимое пор. Нужна химия. Без вариантов. Инженер должен настаивать на полном цикле испытаний. Если руководство экономит — это риск. Риск отказа техники. Ответственность лежит на том, кто подписал протокол. Помните об этом.
Есть еще методы экспресс-контроля. Например, нагрев и сбор капель. Но они неточные. Часть масла сгорает. Часть остается в порах. Для приемки годится только Сокслет. Остальное — оценка на глаз. В серьезном производстве глаз не пройдет. Нужны цифры. Протокол с печатью. Иначе претензию не обоснуешь. Поставщик скажет: ваши методы неверны. А у вас ГОСТ. Аргумент железный.
Типичные дефекты и troubleshooting
Приемка партии изделий на основании протокола испытаний по ГОСТ 24903-81 — ответственная процедура. Ошибки случаются. И не всегда по вине производителя. Иногда лаборатория виновата. Нужно уметь различать. Недопропитка ведет к ускоренному износу и заеданию узла трения. Это ясно. Перепропитка приводит к выдавливанию масла под нагрузкой. Загрязнению узла. Потере свойств. Тоже плохо.
Неравномерность пропитки — самый коварный дефект. Выявляется только при отборе нескольких образцов из одной партии и проведении серии испытаний. Разброс показателей не должен превышать значений, оговоренных в технических условиях на конкретное изделие. Если в одной втулке 15% масла, а в другой 5% — партия бракованная. Технология нарушена. Ванна с маслом плохо перемешивалась. Или вакуум скакал.
Отбор проб. Строго регламентирован. Партия должна быть однородной. Отбор производится методом конуса и квартования или из разных мест тары. Раз за разом при приемке мы проверяем не только цифры в протоколе, но и правильность отбора проб. Нередко недобросовестный поставщик может прислать идеальный образец с верхушки. В то время как вся партия имеет неравномерную пропитку. На дне осадок. Сверху сливки. Берите со дна тоже.
Внешний вид образца после экстракции. Если частицы спеченного материала легко разрушаются пальцами, это может свидетельствовать о недоспекании. Это более серьезный дефект, чем несоответствие по маслу. Масло можно добавить. Спекание не исправишь. Деталь слабая. Рассыпется при сборке. Сразу брак. Обращайте на это внимание. Лаборант должен быть внимательным. Не просто весы нажимать.
Проверяли на практике. Партия втулок пришла с нормой по маслу. Но при запрессовке в корпус трескалась. Выяснили: пережог при спекании. Границы зерен окислены. Прочность упала. ГОСТ 24903-81 этого не покажет. Нужен металлографический анализ. Комплексный подход. Один метод не спасет. Нужно смотреть шире. Вот в чём нюанс. Лаборатория не должна быть в изоляции. Связь с технологами обязательна.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с методом, позволю себе дать несколько советов. Не экономьте на растворителе. Повторное использование — ложная экономия. Погрешность, которую он внесет, дороже обойдется при браке готовой продукции или конфликте с поставщиком. Чистота — залог точности. Перегоняйте бензин. Или покупайте чистый. Химреактивы стоят денег. Но меньше, чем суд.
Внедрите в протокол испытаний стадию прокаливания. Это единственный способ быть уверенным, что вы измеряете именно масло. А не влагу или остатки пластификатора. Лишний час в печи сэкономит недели разбирательств. Доказательство должно быть неопровержимым. Прокаливание убирает сомнения. Остается только металл и цифра. Всё.
Контролируйте температуру сушки. Превышение температуры 110 °C может привести к частичному окислению металлического порошка. И завышению массы остова. Что исказит результат в меньшую сторону. Покажется, что масла больше. А на деле — окислы тяжелее. Термостат должен быть исправен. Проверка термопары раз в полгода обязательна. drift температуры — частая проблема старых шкафов.
При приемке крупных партий требуйте протоколы с указанием не только среднего значения, но и разброса показателей по нескольким пробам. Это главный индикатор стабильности технологического процесса у изготовителя. Среднее может быть нормальным. А разброс убийственным. Стандартное отклонение расскажет больше, чем среднее арифметическое. Статистика — друг технолога. Используйте ее.
Храните образцы. После анализа не выбрасывайте сразу. Оставьте на месяц. Если возникнет спор — будет что перепроверить. Арбитражная проба. Хранить в сухом месте. В пакете. Чтобы не окислились. Это правило хорошего тона. Профессионализм проявляется в мелочах. Архив проб — это ваша защита. В случае чего достанете и докажете. Точка.
Вопросы и ответы по методике
Сколько времени занимает анализ по ГОСТ 24903-81? Обычно от 4 до 8 часов. Зависит от скорости экстракции и сушки. Ускорять нельзя. Иначе масло не выйдет. Экспресс-анализ невозможен. Химия требует времени. Нужно ждать.
Можно ли использовать другой растворитель? Да, если он удовлетворяет требованиям. Температура кипения до 80 °C. Не должен реагировать с металлом. Ацетон не подходит. Он слишком активен. Бензин Б-70 оптимален. Проверен годами. Менять проверенное на новое — риск.
Что делать, если результат выше 30%? Это аномалия. Обычно масло составляет 10-20%. Если больше — возможно, поверхность загрязнена смазкой. Нужно промыть образец перед анализом. Или методика нарушена. Перепроверьте. Ошибка взвешивания.
Нужна ли аккредитация лаборатории? Для внутренних нужд — нет. Для арбитражных споров — да. Протокол без печати аккредитации имеет меньший вес в суде. Но для входного контроля достаточно внутренней методики на основе ГОСТ. Главное — соблюдение процедуры.
Опасно ли это для здоровья? При соблюдении ТБ — нет. Вытяжка, перчатки, очки. Пары бензина вредны. Не вдыхайте. Работайте под тягой. Если голова болит — проветрите. Здоровье лаборанта важнее протокола. Помните об этом.
Заключение
В заключение, ГОСТ 24903-81 — это надежный, проверенный временем инструмент. Его точность и воспроизводимость напрямую зависят от скрупулезности выполнения всех, даже кажущихся незначительными, операций. Глубокое понимание его методики и тонкостей — признак высокой культуры производства и гарантия выпуска конкурентоспособной продукции. Не экономьте на контроле. Точка.
