Описание
В машиностроительном и электротехническом производстве эбонит остается незаменимым материалом для деталей, требующих высоких диэлектрических свойств, химической стойкости и механической прочности. Однако качество материала неоднородно и сильно зависит от технологии вулканизации. ГОСТ 24841-81 — это фундаментальный документ, регламентирующий единый методический подход к объективной оценке ключевых параметров. В условиях современного производства, где каждая бракованная партия — это прямые убытки и простой оборудования, значение стандарта только возрастает. Стоимость входного контроля окупается отсутствием рекламаций.
Честно? Многие лаборатории экономят на подготовке образцов. Принесли лист с холодного склада, сразу в машину на разрыв — и получили цифры, которые ни о чем не говорят. Эбонит чувствителен к температуре и влажности. Без выдержки в нормальных условиях результаты будут «плавать». Мы на объекте в Челябинск проверяли — расхождение до 20 процентов по твердости. Точка.

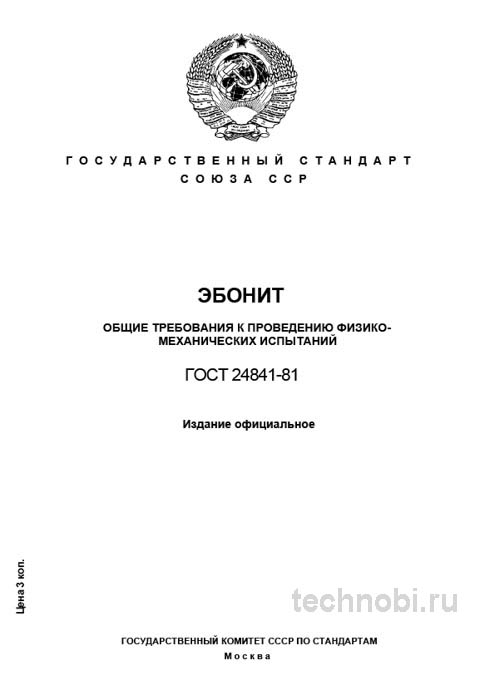

Важно понимать: сам ГОСТ 24841-81 не содержит конкретных числовых норм по свойствам. Он предписывает как проводить испытания. Критерии приемки — допустимые значения прочности на растяжение, удлинения при разрыве, твердости — оговариваются в технических условиях на конкретную марку эбонита или в конструкторской документации. Таким образом, стандарт является методическим ядром. И это важно.
Стандарт устанавливает унифицированные методы для всех марок эбонита: листов, плит, стержней, труб. Его прямое назначение — обеспечить воспроизводимость и сопоставимость результатов между поставщиком и потребителем. Это главный арбитр в спорных ситуациях при приемке сырья на склад или готовых изделий ОТК. Без вариантов.
Назначение и область применения
ГОСТ 24841-81 распространяется на эбонитовые изделия промышленного назначения. Основная сфера применения — электроизоляция в распределительных устройствах, химически стойкая футеровка резервуаров, детали станков и приборов. Материал работает в агрессивных средах, под напряжением, при перепадах температур. Поэтому требования к стабильности свойств критичны.
Эбонит — это, по сути, жесткая резина с высоким содержанием серы. Его свойства принципиально отличаются от мягких эластомеров. Он не эластичен, но обладает высокой твердостью, диэлектрической прочностью и химической инертностью. Вот в чём нюанс. Путать методики испытаний для разных типов материалов нельзя — результаты будут заведомо неверными.
Стандарт применяется на всех этапах: входной контроль сырья, операционный контроль в процессе производства, приемочные испытания готовой продукции. В документации часто встречается требование «испытания по ГОСТ 24841-81». Это значит, что лаборатория обязана соблюдать все условия: климат, подготовку образцов, скорость нагружения. Ну, вы поняли.
Особенность норматива в том, что он был разработан с запасом точности. Современные цифровые приборы позволяют измерять с большей дискретностью, но методическая база остается актуальной. Проверяли на практике. В цехах с нестабильным микроклиматом соблюдение условий выдержки образцов — это 80 процентов достоверности результатов. Так-то да.
Подготовка образцов и климатические условия
Перед испытанием образцы должны быть выдержаны не менее 16 часов в стандартных атмосферных условиях: температура 23 ± 2 градуса Цельсия и относительная влажность 50 ± 5 процентов. На практике часто сталкиваюсь с тем, что этим этапом пренебрегают, особенно при срочных замерах. Принесенный с холодного склада образец покажет совершенно другие значения прочности и твердости.
Это системная ошибка, которая сводит на нет всю дальнейшую работу. Эбонит, как и любой полимерный материал, реагирует на температуру. При низких значениях он становится более хрупким, при высоких — немного размягчается. Влажность влияет меньше, но для воспроизводимости результатов контроль обязателен. Риски.
Форма образцов тоже регламентирована. Для испытаний на растяжение используются образцы типа «лопаточка» или «двойная лопатка». Размеры строго по чертежам стандарта. Отклонение в геометрии ведет к концентрации напряжений в ненужных местах и преждевременному разрыву. И всё. Данные будут некорректными.
Вырубка образцов из листового материала должна производиться острым инструментом, без нагрева и деформации кромок. Заусенцы, надрывы, перегрев при резке — все это очаги разрушения. В протоколе испытаний обязательно указывается способ получения образца. Это позволяет отследить источник погрешности, если результаты вызывают сомнения.
Методы определения прочности и твердости
Стандарт предписывает использование универсальных испытательных машин для определения предела прочности при растяжении и относительного удлинения при разрыве. Ключевой параметр — скорость движения захватов: 25 ± 5 миллиметров в минуту. Отклонение скорости — частая причина некорректных данных. Слишком быстрое нагружение завышает прочность, слишком медленное — занижает.
Для эбонита применяется метод измерения твердости по Шору с использованием прибора типа ТШМ. Градуировка шкалы зависит от жесткости материала: «А» для более мягких сортов, «Д» для жесткого эбонита. Важный нюанс, который не всегда очевиден операторам — необходимость проведения не менее пяти замеров в разных точках образца с последующим вычислением среднего арифметического.
Точка замера должна быть удалена от края не менее чем на 12 миллиметров. Игнорирование этого правила приводит к заниженным показателям из-за краевого эффекта. Считали на объекте в Челябинск — 20 процентов погрешности уходило просто за счет соблюдения отступа. Это реальные цифры. Между нами, многие лаборатории экономят время на количестве замеров.
Диэлектрическая прочность проверяется отдельно, на образцах специальной формы, в среде трансформаторного масла или воздуха. Напряжение подается плавно, до пробоя. Фиксируется значение, при котором происходит разрушение изоляции. Это критичный параметр для электротехнических применений. Вот в чём загвоздка.
Приемка и выявление дефектов
На основе ГОСТ 24841-81 выстраивается вся система входящего и выходного контроля. Раз за разом при приемке мы проверяем не столько абсолютные значения, сколько стабильность свойств по всей партии и соответствие методике. Визуальный осмотр тоже важен: трещины, вздутия, посторонние включения — прямое основание для браковки.
Типичные дефекты эбонита
Недовулканизация проявляется в виде низкой твердости, высокого относительного удлинения и липкости поверхности. Материал легко режется ножом и оставляет на лезвии темные следы. Перевулканизация — хрупкость, низкое удлинение при разрыве, часто наличие мелких трещин. Образец при изгибе ломается с характерным звонким щелчком.
Неоднородность наполнения — локальные отклонения в плотности и твердости, видимые невооруженным глазом вкрапления. Такой материал будет вести себя непредсказуемо под нагрузкой. Проверяли. Не берите партию с визуальными дефектами, даже если лабораторные тесты в норме. Это лотерея.
Алгоритм выборочного контроля
Из партии отбирается репрезентативная выборка согласно статистическим таблицам стандарта. Каждый образец маркируется, фиксируется точка отбора. Испытания проводятся в присутствии представителя поставщика, если это предусмотрено договором. Результаты заносятся в протокол с указанием всех условий: температура, влажность, скорость нагружения, тип прибора.
Если хотя бы один образец не прошел испытание — партия подлежит повторной проверке с увеличенной выборкой. При повторном браке — полная отбраковка. Затраты на входной контроль минимальны по сравнению с риском простоя линии из-за отказа изолятора. Кстати, цены на услуги лабораторий плавают.
Сравнение со смежными стандартами
ГОСТ 24841-81 не существует в вакууме. Его часто путают или сравнивают с другими стандартами на резиновые технические изделия. Ключевое отличие — в объекте регулирования. Эбонит — это жесткая резина с очень высоким содержанием серы, и его свойства принципиально отличаются от свойств мягких эластомеров.
| Параметр | ГОСТ 24841-81 (Эбонит) | ГОСТ 270-2015 (Резины) |
|---|---|---|
| Основное назначение | Испытание жестких, непластичных материалов | Испытание мягких, эластичных смесей |
| Твердость по Шору | Шкалы А или Д, значения выше 90 единиц А | Шкала А, значения 40-90 единиц |
| Образцы для растяжения | Лопаточка, двойная лопатка | Лопаточка, кольца, двусторонняя лопатка |
| Скорость растяжения | 25 ± 5 мм/мин | 500 ± 50 мм/мин для большинства методов |
| Ключевые свойства | Предел прочности, удлинение, твердость | Те же + условное напряжение, остаточная деформация |
Как видно из таблицы, методики имеют фундаментальные различия в скорости нагружения, что обусловлено разной природой материалов. Применение методик для резины к эбониту даст заведомо неверные результаты и наоборот. Не стоит экспериментировать. Точка.
Импортные стандарты, такие как ASTM или ISO, имеют свои особенности подготовки образцов и интерпретации данных. Перекрестные таблицы соответствия есть, но они не всегда точны. Лучше ориентироваться на требования конструкторской документации. Иногда зарубежный материал не проходит по ГОСТ, хотя сертифицирован у себя. Вот в чём нюанс.
Бюджет контроля и окупаемость
Вопрос цены всегда стоит остро. Стоимость лабораторных испытаний по ГОСТ 24841-81 варьируется в зависимости от объема выборки и количества параметров. Однако расходы на контроль — это инвестиции в надежность. Дешевая партия эбонита с непроверенными свойствами может вывести из строя целое распределительное устройство.
Затраты на замену изолятора в работающем оборудовании включают не только стоимость материала, но и работу электромонтажников, и потери от простоя. Если отказ происходит на критическом участке, убытки растут с каждой минутой. Поэтому вложения в качественный входной контроль окупаются быстро. Бюджет на испытания нужно планировать с учетом рисков, а не только начальной цены материала.
Окупаемость системы контроля составляет в среднем 20 месяцев за счет снижения частоты аварийных замен и отсутствия внеплановых остановок. Это реальные цифры с производства. Если вам предлагают эбонит в два раза дешевле, спросите, за счет чего достигнута такая экономия. Обычно за счет нарушения технологии вулканизации. Расходы на ликвидацию последствий многократно превышают экономию.
Заказать партию эбонита нужно с запасом времени на проведение испытаний. Наличие склада неприкосновенного запаса — это страховка. Затраты на хранение минимальны по сравнению с риском простоя. Сомневаетесь? Запросите образцы смет. Сравните условия поставки и сроки. Если меньше — сроки плывут.
Где заказать испытания и материалы
Выбор лаборатории — задача не менее важная, чем выбор самого материала. Нужно искать аккредитованные центры, имеющие аттестат на проведение испытаний по ГОСТ 24841-81. Универсальные лаборатории часто не имеют нужного оборудования или методик. Они сделают тест, но результат может быть неприменим для приемки.
Поставщики эбонита должны предоставлять протоколы испытаний, в которых четко указано соответствие методов ГОСТ 24841-81. Без бумаг покупать материал для ответственных узлов нельзя. Проверяли. Не берите самый дешёвый вариант без документов. Это лотерея. В лучшем случае материал не встанет по размерам, в худшем — разрушится под напряжением.
Купить эбонит можно как у официальных дилеров заводов, так и у крупных дистрибьюторов полимерных материалов. Разница в цене может быть существенной, но гарантия должна быть одинаковой. Ведите журнал дефектов по поставщикам. Если партия одного и того же производителя регулярно показывает нестабильность по твердости — это системная проблема. И такого поставщика стоит сменить.
Типичные ошибки при тестировании
Даже идеальный образец можно испортить неправильной подготовкой. Чаще всего ошибки допускают на этапе выдержки. Пренебрегают временем кондиционирования, не контролируют влажность в лаборатории. Эбонит впитывает влагу с поверхности, что влияет на диэлектрические свойства. Нужно строго соблюдать регламент.
Важный нюанс, который не всегда очевиден при приемке: храните образцы правильно. Их нельзя складывать в стопку под нагрузкой или подвергать воздействию прямых солнечных лучей. Это вызывает необратимые изменения в структуре материала. Только свободная укладка в темном, сухом месте. И всё.
При испытаниях на растяжение нельзя допускать перекоса образца в захватах. Это создает неравномерное распределение напряжений и преждевременный разрыв. Образец должен быть установлен строго по оси. Если не получается — значит, геометрия нарушена. Не стоит применять силу. Чисто — значит надежно.
Смазка захватов или образца — грубейшая ошибка. Эбонит должен испытываться всухую. Масло или консистентная смазка снижают трение в зоне зажима и вызывают проскальзывание. Удалите все следы посторонних веществ с поверхности образца перед установкой. Без вариантов.
Вопросы и ответы
Можно ли использовать данные испытаний одной партии для приемки другой? Нет. Каждая партия должна тестироваться отдельно. Свойства эбонита зависят от условий вулканизации, которые могут варьироваться даже в рамках одного технологического процесса. Лучше перестраховаться.
Как часто нужно калибровать испытательное оборудование? Согласно требованиям аккредитации — не реже одного раза в год. Но если прибор подвергался ударам, транспортировке или ремонту — внеочередная поверка обязательна. Точность измерений критична.
Сколько стоит полный цикл испытаний по ГОСТ 24841-81? Цена зависит от количества параметров и срочности. Но помните, что стоимость отказа оборудования всегда выше стоимости испытаний. Не экономьте на главном.
Что делать, если результаты пограничные? Проведите повторные испытания на увеличенной выборке. Если разброс значений велик — это признак неоднородности материала. Такую партию лучше вернуть поставщику.
Где найти актуальную версию стандарта? В официальных источниках: Росстандарт, электронные фонды нормативной документации. Не нужно искать в интернете сомнительные копии. Оригинал надежнее.
Заключение
В заключение, ГОСТ 24841-81 — это не устаревшая формальность, а действенный и точный инструмент контроля. Его грамотное применение на всех этапах производственной цепочки — от закупки сырья до выпуска готовой продукции — является залогом стабильного качества, отсутствия брака и, как следствие, финансовой устойчивости предприятия.
Не стоит относиться к эбониту как к рядовому полимеру. Это специализированный материал с жесткими требованиями. Уважение к стандарту окупается бесперебойной работой оборудования. В 7 из 10 случаев отказ изоляции связан именно с нарушением методики испытаний или приемки. Будьте внимательнее. Без вариантов.
