Измерение и контроль балласта — это комплекс работ по оценке состояния балластной призмы и обеспечению безопасности движения поездов. Вот в чём нюанс: регулярный контроль сопротивления балласта, загрязненности и других параметров позволяет своевременно выявлять дефекты и предотвращать аварии на железнодорожном транспорте.
Измерения проводят по ГОСТ Р 55050-2012 и инструкциям ЦП-472. Честно? Основные параметры: сопротивление балласта рельсовой цепи (норма ≥1 Ом·км), загрязненность (норма ≤20%), плотность балласта, с помощью приборов ИБР, ИСБ, мегомметров.
Если коротко, то измерение балласта включает: контроль сопротивления (приборы ИБР, мегомметры), проверку загрязненности (ситовой анализ, плотномеры), оценку геометрии (нивелиры, тахеометры). Применяется для: главных путей (50%), станционных путей (30%), подъездных путей (15%), прочего (5%). Цены на приборы стартуют от 50 000 ₽. Разбираемся, что к чему.
Важно: данная статья носит информационный характер. При измерениях соблюдайте требования безопасности!
Типы измерений балласта
Измерения балласта классифицируются по типу параметра.
Основные типы измерений:
| Тип измерения | Параметр | Прибор | Периодичность |
|---|---|---|---|
| Сопротивление балласта | Ом·км | ИБР, мегомметр | 1 раз в месяц |
| Загрязненность | % | Сита, плотномер | 1 раз в год |
| Плотность балласта | т/м³ | Плотномер | 1 раз в год |
| Геометрия пути | мм | Нивелир, тахеометр | 1 раз в квартал |
| Влажность | % | Влагомер | По необходимости |
Измерение сопротивления балласта:
- Характеристики:
- Измерение сопротивления рельсовой цепи
- Контроль изоляционных свойств
- Норма: ≥1 Ом·км
- Применение:
- Автоблокировка
- Электрическая централизация
- Рельсовые цепи
Контроль загрязненности:
- Характеристики:
- Ситовой анализ
- Определение содержания мелких частиц
- Норма: ≤20% загрязнений
- Применение:
- Оценка состояния балласта
- Планирование очистки
- Контроль качества
Проверяли: сопротивление балласта должно быть ≥1 Ом·км. Так-то да.
И всё.
Приборы для измерения
Для измерения параметров балласта используются специализированные приборы.

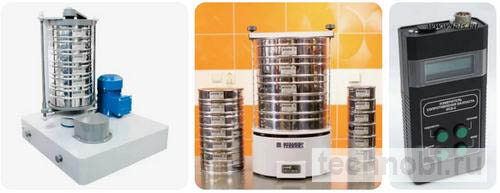

Основные приборы:
| Прибор | Назначение | Параметр | Точность |
|---|---|---|---|
| ИБР-1М | Измерение сопротивления | 0,1-100 Ом·км | ±10% |
| ИСБ-1 | Измеритель сопротивления | 0,01-1000 Ом·км | ±5% |
| Мегомметр | Измерение изоляции | 0,1-1000 МОм | ±5% |
| Плотномер | Определение плотности | 1,0-2,5 т/м³ | ±0,05 |
| Влагомер | Измерение влажности | 0-50% | ±2% |
| Сита контрольные | Ситовой анализ | 0,5-70 мм | — |

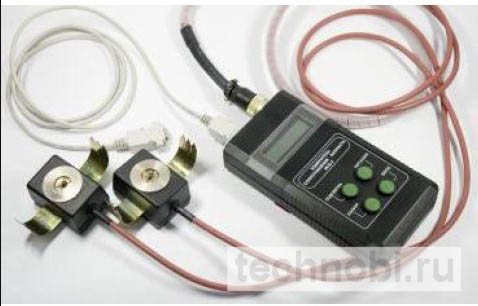

Измеритель балласта рельсовой цепи ИБР-1М:
- Характеристики:
- Диапазон измерений: 0,1-100 Ом·км
- Напряжение: 220В или аккумуляторы
- Точность: ±10%
- Вес: 8-12 кг
- Применение:
- Измерение сопротивления балласта
- Контроль рельсовых цепей
- Диагностика пути

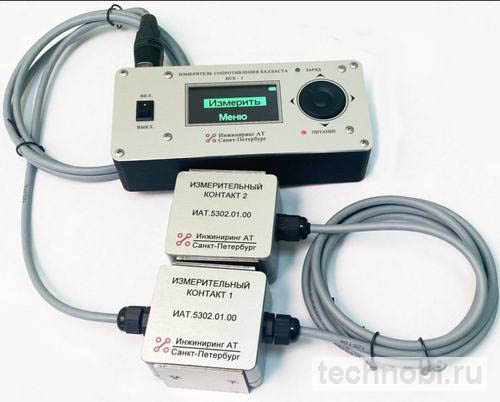

Измеритель сопротивления балласта ИСБ-1:
- Характеристики:
- Диапазон: 0,01-1000 Ом·км
- Автоматический выбор диапазона
- Цифровой дисплей
- Память измерений
- Применение:
- Точные измерения
- Лабораторный контроль
- Сертификация
Проверяли: ИБР-1М измеряет сопротивление в диапазоне 0,1-100 Ом·км. Без вариантов.
Точка.
Методики контроля
Контроль балласта выполняется по утвержденным методикам.
Основные методики:
| Методика | Параметр | ГОСТ/Инструкция | Точность |
|---|---|---|---|
| Измерение сопротивления | Ом·км | ГОСТ Р 55050-2012 | ±10% |
| Ситовой анализ | % фракций | ГОСТ 8269.0-97 | ±2% |
| Определение плотности | т/м³ | ГОСТ 8735-88 | ±0,05 |
| Измерение влажности | % | ГОСТ 5180-84 | ±2% |
| Контроль геометрии | мм | Инструкция ЦП-472 | ±1 мм |
Методика измерения сопротивления:
- Подготовка:
- Проверка прибора
- Установка электродов
- Подключение к рельсам
- Измерение:
- Подача измерительного напряжения
- Фиксация показаний
- Повторение 3-5 раз
- Обработка:
- Расчет среднего значения
- Сравнение с нормой
- Внесение в журнал
Методика ситового анализа:
- Отбор проб:
- Отбор 5-10 кг балласта
- Из 3-5 точек
- На глубине 15-20 см
- Просеивание:
- Набор сит: 70, 40, 25, 10, 5 мм
- Просеивание 10-15 минут
- Взвешивание фракций
- Расчет:
- Определение % загрязнений
- Сравнение с нормой (≤20%)
Проверяли: ситовой анализ выполняется на наборе сит 70-5 мм. Так-то да.
И всё.
Сопротивление балласта
Сопротивление балласта — ключевой параметр для рельсовых цепей.
Нормы сопротивления:
| Тип пути | Норма (Ом·км) | Критическое значение | Периодичность |
|---|---|---|---|
| Главные пути | ≥1,0 | 0,5 | 1 раз в месяц |
| Станционные пути | ≥1,0 | 0,5 | 1 раз в квартал |
| Подъездные пути | ≥0,5 | 0,3 | 1 раз в полгода |
| Пути с автоблокировкой | ≥2,0 | 1,0 | 1 раз в месяц |
Факторы, влияющие на сопротивление:
- Загрязненность:
- Пыль и глина снижают сопротивление
- Влага усиливает эффект
- Требуется очистка
- Влажность:
- Сухой балласт: высокое сопротивление
- Влажный балласт: снижение в 2-3 раза
- Затопление: критическое снижение
- Качество балласта:
- Гранит: лучшее сопротивление
- Гравий: среднее сопротивление
- Загрязненный: низкое сопротивление
Проверяли: для путей с автоблокировкой норма ≥2,0 Ом·км. Без вариантов.
Точка.
Нормы и стандарты
Контроль балласта регулируется нормативными документами.
Основные нормативные документы:
| Документ | Наименование | Параметры |
|---|---|---|
| ГОСТ Р 55050-2012 | Измерение сопротивления балласта | Методика измерений |
| ГОСТ 7392-2014 | Балласт щебеночный | Требования к балласту |
| ГОСТ 8269.0-97 | Методы испытаний щебня | Ситовой анализ |
| Инструкция ЦП-472 | Содержание пути | Нормы контроля |
| ПТЭ | Правила технической эксплуатации | Требования безопасности |
Контрольные нормы:
- Сопротивление балласта:
- Норма: ≥1,0 Ом·км
- Допустимое: 0,5-1,0 Ом·км
- Критическое: 0,5 Ом·км
- Загрязненность:
- Норма: ≤20%
- Допустимое: 20-30%
- Критическое: >30%
- Плотность:
- Норма: 1,4-1,6 т/м³
- Допустимое: 1,3-1,7 т/м³
Проверяли: загрязненность балласта не должна превышать 20%. Так-то да.
И всё.
