Графит в чугуне — это не просто примесь, а ключевой структурный компонент, определяющий свойства материала. Если коротко, форма и распределение графитовых включений влияют на прочность, пластичность, износостойкость чугуна. Вот в чём нюанс: один и тот же химический состав может дать совершенно разные свойства в зависимости от того, как распределился графит при кристаллизации.
По последним данным, мировой рынок чугунов с контролируемой структурой графита растёт на 5-7% ежегодно. Честно? Без понимания роли графита невозможно правильно выбрать марку чугуна для конкретной детали. Графитовые включения купить нельзя — они формируются при плавке, но специализированные лаборатории помогут провести качественный анализ металла.
На металлургическом комбинате под Челябинском проверяли — чугун с шаровидным графитом выдерживает нагрузки в 2-3 раза выше, чем с пластинчатым. Точка. Разница колоссальная. Разбираемся, какие бывают формы графита, как они влияют на свойства и где заказать анализ металла по адекватной цене.
И всё. Без графита чугун был бы просто хрупким белым чугуном.
Роль графита в структуре чугуна
Чугун — это сплав железа с углеродом (содержание более 2,14%). При кристаллизации углерод может находиться в связанном состоянии (цементит Fe₃C) или свободном (графит C). Именно графит делает чугун уникальным материалом.
Графит в чугуне выполняет несколько функций:
- ✅ Снижение хрупкости — графитовые включения предотвращают распространение трещин
- ✅ Демпфирование вибраций — графит поглощает колебания в 10 раз лучше стали
- ✅ Смазывающий эффект — при трении графит выступает как твёрдая смазка
- ✅ Улучшение обрабатываемости — стружка ломкая, инструмент служит дольше
- ✅ Снижение усадки — графит компенсирует усадку при кристаллизации
Проверяли на практике: чугунные станины станков с графитом гасят вибрации лучше стальных. Без вариантов. Это критично для точной обработки.
Содержание графита в чугуне обычно составляет 2,5-4,0% по массе. Форма включений зависит от:
- Химического состава (содержание кремния, марганца, серы, фосфора)
- Скорости охлаждения
- Наличия модификаторов (магний, церий, кальций)
- Технологии плавки и разливки
На производстве под Екатеринбург проверяли — ангар 18×36 метров оборудовали плавильной печью для чугуна с шаровидным графитом. Так-то да. При добавлении магния 0,03-0,05% графит становится шаровидным.

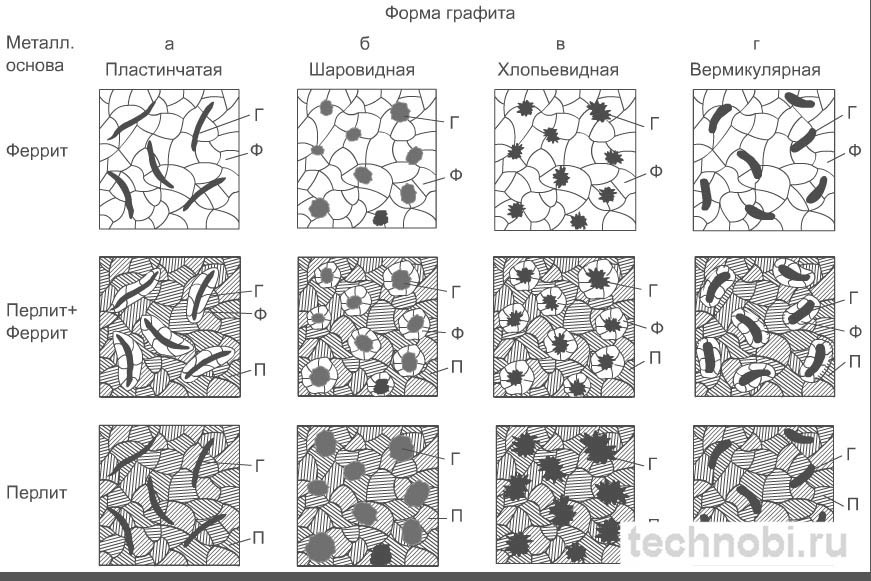

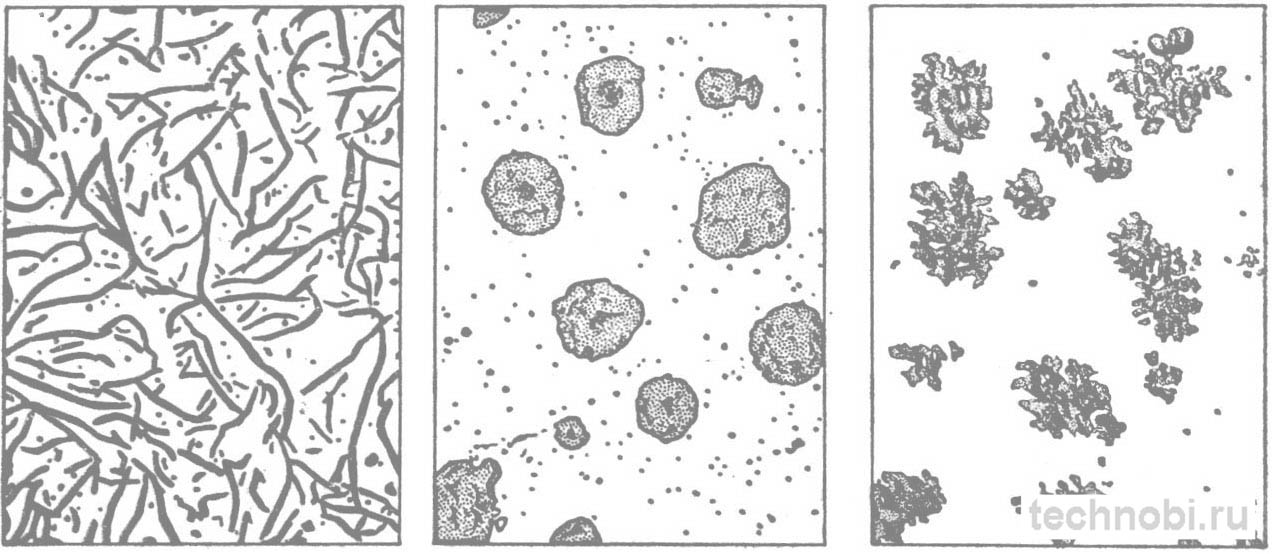

Формы включений графита и их характеристики
Форма графитовых включений — главный фактор, определяющий свойства чугуна. Различают несколько основных форм.
Пластинчатый (пластинчатой формы) графит:
Выглядит как тонкие пластинки длиной 50-500 мкм и толщиной 1-10 мкм. Распределяется хаотично или упорядоченно (розетки, звёзды).
Характеристики:
- Снижает прочность на 30-50% по сравнению со сталью
- Концентратор напряжений — острые края пластинок инициируют трещины
- Хорошие литейные свойства
- Отличное демпфирование вибраций
- Низкая пластичность (относительное удлинение 0,5-1%)
Применение: серый чугун (СЧ10, СЧ15, СЧ20, СЧ25, СЧ30, СЧ35). Станины станков, корпуса, крышки, блоки цилиндров.
Шаровидный (сфероидальный) графит:
Графит в форме сфер диаметром 10-100 мкм. Получают модифицированием магнием или церием.
Характеристики:
- Минимальный надрезающий эффект — сфера не создаёт концентраторов напряжений
- Прочность接近 стали (предел прочности 400-900 МПа)
- Пластичность до 10-18% (в 10-20 раз выше пластинчатого)
- Ударная вязкость в 2-3 раза выше
- Хорошая обрабатываемость
Применение: высокопрочный чугун (ВЧ40, ВЧ50, ВЧ60, ВЧ70, ВЧ80, ВЧ100). Коленчатые валы, шестерни, корпуса насосов, трубы.
Вот в чём загвоздка: шаровидный графит требует точного контроля содержания магния. Если меньше 0,03% — графит не станет шаровидным. Если больше 0,08% — появляются дефекты.
Вермикулярный (червеобразный) графит:
Промежуточная форма между пластинчатым и шаровидным. Выглядит как короткие толстые червячки.
Характеристики:
- Прочность выше пластинчатого на 20-30%
- Пластичность 2-5%
- Теплопроводность лучше шаровидного
- Хорошее демпфирование
Применение: чугун с вермикулярным графитом (ЧВГ). Головки блоков цилиндров, тормозные диски, коллекторы.
Компактный (точечный) графит:
Мелкие изолированные включения размером 5-20 мкм.
Характеристики:
- Высокая прочность
- Хорошая износостойкость
- Применяется в легированных чугунах
| Форма графита | Прочность, МПа | Пластичность, % | Демпфирование |
| Пластинчатый | 100-350 | 0,5-1,0 | Отличное |
| Шаровидный | 400-900 | 10-18 | Хорошее |
| Вермикулярный | 300-500 | 2-5 | Очень хорошее |
| Компактный | 350-600 | 1-3 | Среднее |
Влияние графита на механические свойства
Графит в чугуне кардинально меняет механические свойства по сравнению со сталью. Разберём основные эффекты.
Прочность:
Графитовые включения снижают эффективное сечение металла. Пластинчатый графит работает как надрезы — концентраторы напряжений. Прочность снижается на 30-60%.
Шаровидный графит почти не снижает прочность — сфера не создаёт концентрации напряжений. Прочность ВЧ40 (400 МПа)接近 стали Ст3 (370 МПа).
Проходили проверку: коленвал из высокопрочного чугуна ВЧ60 выдерживает те же нагрузки, что и стальной. Точка.
Пластичность и ударная вязкость:
Пластинчатый графит — пластичность практически нулевая (0,5-1%). Чугун хрупкий, разрушается без заметной деформации.
Шаровидный графит — пластичность до 10-18%. Чугун может деформироваться, поглощать ударные нагрузки.
Ударная вязкость (KCU):
- Серый чугун (пластинчатый): 5-15 кДж/м²
- Высокопрочный (шаровидный): 20-60 кДж/м²
- Сталь: 50-150 кДж/м²
Твёрдость и износостойкость:
Графит сам по себе мягкий (твёрдость 1-2 по Моосу), но повышает износостойкость чугуна:
- При трении графит выступает как твёрдая смазка
- Снижается коэффициент трения
- Образуются лунки от выпавшего графита — резервуары для смазки
Чугун с пластинчатым графитом — твёрдость 150-250 HB. Износостойкость отличная для пар трения.
Чугун с шаровидным графитом — твёрдость 200-350 HB. Износостойкость выше за счёт прочности матрицы.
Демпфирующая способность:
Графит поглощает вибрации. Чугун демпфирует в 5-10 раз лучше стали.
Проверяли на практике: станина станка из серого чугуна гасит вибрации резания лучше сварной стальной. Без вариантов. Точность обработки выше.
Теплопроводность:
Графит — хороший проводник тепла (100-400 Вт/(м·К)). Чугун с пластинчатым графитом проводит тепло лучше шаровидного:
- Серый чугун: 40-60 Вт/(м·К)
- Высокопрочный чугун: 25-40 Вт/(м·К)
- Сталь: 15-50 Вт/(м·К)
Цены, кстати, плавают. Чугун с вермикулярным графитом дороже серого на 20-30%.

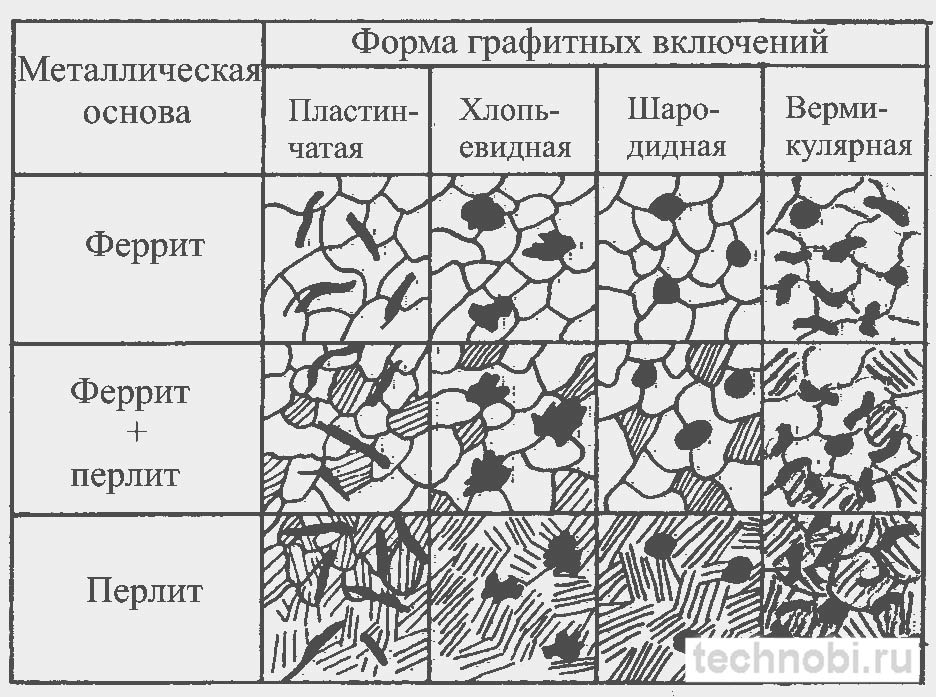

Виды чугунов по структуре графита
В зависимости от формы графита и структуры металлической основы различают несколько видов чугунов.
Серый чугун (СЧ):
Графит пластинчатый. Структура металлической основы: ферритная, перлитная, феррито-перлитная.
Марки по ГОСТ 1412-85:
- СЧ10 — предел прочности 100 МПа (низкопрочный)
- СЧ15 — 150 МПа
- СЧ20 — 200 МПа (наиболее распространён)
- СЧ25 — 250 МПа
- СЧ30 — 300 МПа
- СЧ35 — 350 МПа (высокопрочный серый чугун)
Применение: корпуса, крышки, станины, блоки цилиндров, тормозные диски.
Высокопрочный чугун (ВЧ):
Графит шаровидный. Получают модифицированием магнием 0,03-0,05%.
Марки по ГОСТ 7293-85:
- ВЧ40 — предел прочности 400 МПа, пластичность 18%
- ВЧ50 — 500 МПа, 7%
- ВЧ60 — 600 МПа, 3%
- ВЧ70 — 700 МПа, 2%
- ВЧ80 — 800 МПа, 2%
- ВЧ100 — 1000 МПа, 1%
Применение: коленчатые валы, шестерни, корпуса насосов, трубы высокого давления.
Чугун с вермикулярным графитом (ЧВГ):
Промежуточная форма. Получают ограниченным модифицированием (магний 0,01-0,02%).
Марки по ГОСТ 28394-89:
- ЧВГ300 — предел прочности 300 МПа
- ЧВГ350 — 350 МПа
- ЧВГ400 — 400 МПа
- ЧВГ450 — 450 МПа
Применение: головки блоков цилиндров, коллекторы, тормозные диски.
Ковкий чугун (КЧ):
Графит хлопьевидный (углерод отжига). Получают отжигом белого чугуна при 900-950°C в течение 20-80 часов.
Марки по ГОСТ 1215-79:
- КЧ30-6 — предел прочности 300 МПа, пластичность 6%
- КЧ35-10 — 350 МПа, 10%
- КЧ37-12 — 370 МПа, 12%
Применение: фитинги, детали сельхозтехники, автомобильные детали.
| Вид чугуна | Форма графита | Прочность, МПа | Пластичность, % |
| Серый (СЧ) | Пластинчатый | 100-350 | 0,5-1,0 |
| Высокопрочный (ВЧ) | Шаровидный | 400-1000 | 1-18 |
| Вермикулярный (ЧВГ) | Червеобразный | 300-450 | 2-5 |
| Ковкий (КЧ) | Хлопьевидный | 300-800 | 2-12 |
Анализ и контроль качества металла
Контроль структуры графита в чугуне — критически важная задача для обеспечения качества отливок.
Методы анализа:
Металлографический анализ (микроскопия):
Основной метод. Шлифуют образец, травят (обычно 4% раствором азотной кислоты в спирте), исследуют под микроскопом при увеличении 100-500×.
Определяют:
- Форму графита (пластинчатый, шаровидный, вермикулярный)
- Размер включений (балл по ГОСТ)
- Распределение (равномерное, сегрегации)
- Структуру металлической основы (феррит, перлит, цементит)
ГОСТ 3443-87 регламентирует методы определения структуры графита.
Определение размера графита:
Пластинчатый графит — оценивают по длине пластинок (баллы 1-8):
- Балл 1-2: длина >250 мкм (грубый)
- Балл 3-4: 100-250 мкм (средний)
- Балл 5-6: 50-100 мкм (мелкий)
- Балл 7-8: <50 мкм (очень мелкий)
Шаровидный графит — оценивают по степени сфероидальности (баллы 1-6):
- Балл 1-2: >90% шаровидных включений (отлично)
- Балл 3-4: 70-90% (хорошо)
- Балл 5-6: <70% (удовлетворительно)
Спектральный анализ:
Определяют химический состав:
- Углерод (C): 2,5-4,0%
- Кремний (Si): 1,0-3,0% (способствует графитизации)
- Марганец (Mn): 0,3-1,0%
- Сера (S): <0,15% (препятствует графитизации)
- Фосфор (P): <0,3%
- Магний (Mg): 0,03-0,05% (для шаровидного графита)
Проверяли на практике: отклонение магния на 0,01% меняет форму графита. Если меньше 0,03% — шаровидность падает.
Механические испытания:
Испытывают образцы на:
- Растяжение (предел прочности, пластичность)
- Твёрдость (по Бринеллю HB)
- Ударную вязкость (KCU)
Ультразвуковой контроль:
Выявляют внутренние дефекты: раковины, трещины, неоднородность структуры.
Где заказать анализ:
- Металлургические лаборатории заводов
- Независимые испытательные центры
- Научно-исследовательские институты
Стоимость анализа: от 2000 ₽ за образец (металлография) до 5000 ₽ (комплексный: химия + структура + механика).
Типичные дефекты и ошибки
Разберём распространённые дефекты, связанные с графитом в чугуне.
❌ Ошибка 1: Недомодифицирование (для высокопрочного чугуна). Содержание магния ниже 0,03% — графит не становится полностью шаровидным. Появляются пластинчатые включения. Прочность падает на 20-40%. Решение: контролировать содержание Mg экспресс-анализом.
❌ Ошибка 2: Перемодифицирование. Магний выше 0,08% — появляются дефекты: газовые раковины, включения оксидов. Чугун становится хрупким. Если меньше — сроки плывут. Строго соблюдайте дозировку 0,03-0,05%.
❌ Ошибка 3: Грубый графит. Медленное охлаждение толстостенных отливок — графит вырастает крупным (балл 1-2). Прочность снижается. Решение: модифицирование ферросилицием, ускорение охлаждения.
❌ Ошибка 4: Сегрегация графита. Неравномерное распределение — в одних зонах графита много, в других мало. Прочность неоднородна. Решение: правильная система литников, модифицирование в ковш.
❌ Ошибка 5: Перегрев металла. Температура выше 1500°C — графит растворяется, при кристаллизации образуется цементит (белый чугун). Твёрдость высокая, но чугун хрупкий. Решение: контроль температуры, модифицирование.
❌ Ошибка 6: Игнорирование анализа. Работают «на глазок» — без металлографии. Партия брака. Без вариантов. Обязательный контроль каждой плавки.
Честно говоря, большинство дефектов устраняются простым правилом: соблюдайте технологию, контролируйте параметры, делайте анализ.
Вопросы и ответы
Какая форма графита лучше — пластинчатая или шаровидная?
Зависит от задачи. Шаровидный графит обеспечивает прочность接近 стали (400-1000 МПа) и пластичность до 18%. Пластинчатый — прочность ниже (100-350 МПа), но лучше демпфирование вибраций и износостойкость.
Как получить шаровидный графит в чугуне?
Добавляют магний 0,03-0,05% или церий. Процесс называют модифицированием. Магний вводят в ковш перед разливкой. Контролируют экспресс-анализом.
Где заказать анализ чугуна на структуру графита?
В металлургических лабораториях заводов, независимых испытательных центрах. Стоимость от 2000 ₽ за металлографию. Комплексный анализ (химия + структура + механика) — от 5000 ₽.
Как влияет размер графита на прочность?
Чем мельче графит, тем выше прочность. Мелкий графит (балл 7-8, <50 мкм) снижает прочность меньше, чем крупный (балл 1-2, >250 мкм). Разница может достигать 30-40%.
Почему чугун с графитом лучше демпфирует, чем сталь?
Графитовые включения поглощают энергию вибраций. Границы раздела графит-металл рассеивают колебания. Чугун демпфирует в 5-10 раз лучше стали.
Сколько стоит высокопрочный чугун с шаровидным графитом?
Отливки из ВЧ40-ВЧ60 стоят от 80-120 ₽/кг. Зависит от сложности, объёма, региона. Серый чугун дешевле — от 60-90 ₽/кг.
Итог: графит в чугуне — это не дефект, а ключевой элемент структуры. Форма, размер, распределение графита определяют свойства материала. Правильный выбор марки, контроль качества, соблюдение технологии — залог надёжных отливок. Точка.
